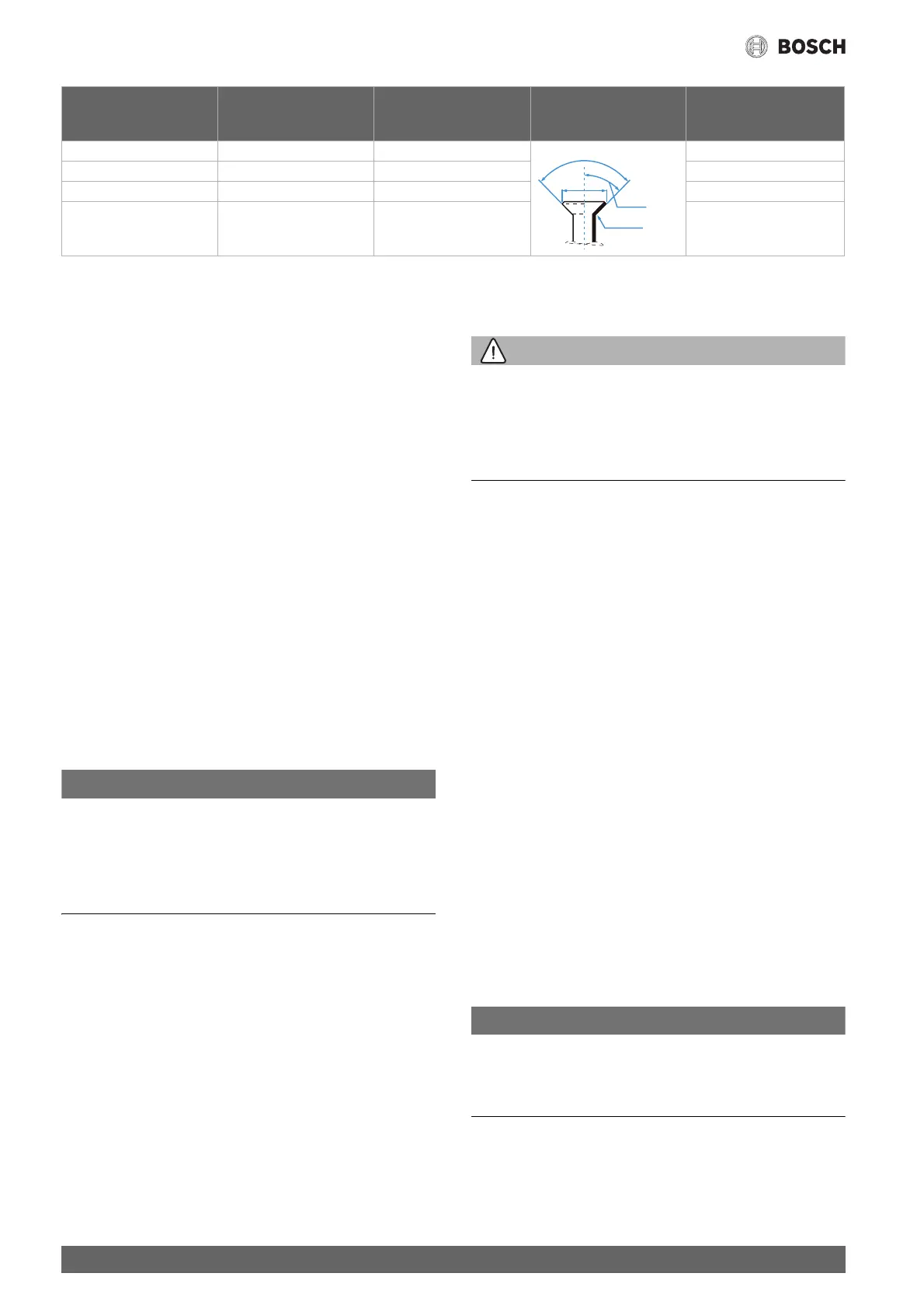

Εγκατάσταση
Climate 6000i – 6721838270 (2021/08)
44
Πίν. 7 Χαρακτηριστικά των συνδέσεων σωλήνων
3.4.2 Σύνδεση εκροής συμπυκνώματος στην εσωτερική μονάδα
Το δοχείο συμπυκνώματος της εσωτερικής μονάδας διαθέτει δύο
συνδέσεις. Εργοστασιακά τοποθετείται εκεί ένας εύκαμπτος σωλήνας
συμπυκνώματος και μια τάπα, τα οποία μπορούν να αντικατασταθούν
( Σχήμα 12).
Τοποθετήστε τον εύκαμπτο σωλήνα με καθοδική κλίση.
3.4.3 Έλεγχος στεγανότητας και πλήρωση εγκατάστασης
Έλεγχος στεγανότητας
Κατά τον έλεγχο στεγανότητας, τηρείτε τους εθνικούς και τους τοπικούς
κανονισμούς.
Αφαιρέστε τα καπάκια των τριών βαλβίδων ( Σχήμα 18, [1], [2] και
[3]).
Συνδέστε τη διάταξη ανοίγματος Schrader [6] και το μανόμετρο [4]
στη βαλβίδα Schrader [1].
Βιδώστε τη διάταξη ανοίγματος Schrader και ανοίξτε τη βαλβίδα
Schrader [1].
Αφήστε τις βαλβίδες [2] και [3] κλειστές και πληρώστε την
εγκατάσταση με άζωτο, μέχρι η πίεση να βρίσκεται πάνω από τη μέγιστη
πίεση λειτουργίας κατά 10 % ( Σελίδα 48).
Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από 10 λεπτά.
Αφήστε να εκρεύσει άζωτο, μέχρι να επιτευχθεί η μέγιστη πίεση
λειτουργίας.
Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από τουλάχιστον 1 ώρα.
Αφήστε να εκρεύσει άζωτο.
Πλήρωση της εγκατάστασης
ΕΙΔΟΠΟΙΗΣΗ
Δυσλειτουργία λόγω λανθασμένου ψυκτικού υγρού
Η εξωτερική μονάδα είναι πληρωμένη εργοστασιακά με το ψυκτικό υγρό
R32.
Αν χρειάζεται να συμπληρώσετε ψυκτικό υγρό, χρησιμοποιήστε
αποκλειστικά το ίδιο ψυκτικό υγρό. Μην αναμειγνύετε διαφορετικούς
τύπους ψυκτικού υγρού.
Εκκενώστε την εγκατάσταση με μια αντλία κενού ( Σχ. 18, [5]) και
στεγνώστε, έως ότου επιτευχθεί πίεση περ. −1 bar (ή περ.
500 micron).
Ανοίξτε την επάνω βαλβίδα [3] (πλευρά υγρού).
Ελέγξτε με το μανόμετρο [4] αν η ροή πραγματοποιείται ελεύθερα.
Ανοίξτε την κάτω βαλβίδα [2] (πλευρά αερίου).
Το ψυκτικό διανέμεται στην εγκατάσταση.
Τέλος, ελέγξτε τις αναλογίες πίεσης.
Ξεβιδώστε τη διάταξη ανοίγματος Schrader [6] και κλείστε τη βαλβίδα
Schrader [1].
Αφαιρέστε την αντλία κενού, το μανόμετρο και τη διάταξη ανοίγματος
Schrader.
Τοποθετήστε ξανά τα καπάκια των βαλβίδων.
Τοποθετήστε ξανά το κάλυμμα για τις συνδέσεις σωλήνων στην
εξωτερική μονάδα.
3.5 Ηλεκτρική σύνδεση
3.5.1 Γενικές υποδείξεις
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος θανάτου από ηλεκτροπληξία!
Η επαφή με ηλεκτρικά εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να
προκαλέσει ηλεκτροπληξία.
Πριν από τις εργασίες στα ηλεκτρικά εξαρτήματα: Διακόψτε την
τροφοδοσία τάσης (ασφάλεια, αυτόματος διακόπτης ηλεκτρικού
κυκλώματος) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης.
Οι εργασίες στην ηλεκτρολογική εγκατάσταση πρέπει να εκτελούνται
μόνο από εξουσιοδοτημένο ηλεκτρολόγο.
Τηρείτε τα μέτρα προστασίας σύμφωνα με τα εθνικά πρότυπα και τους
κανονισμούς.
Αν υπάρχει κίνδυνος ασφαλείας στην τάση δικτύου ή σε περίπτωση
βραχυκυκλώματος κατά τη διάρκεια της εγκατάστασης ενημερώστε
εγγράφως τον υπεύθυνο λειτουργίας και μην εγκαταστήσετε τη
συσκευή μέχρι να αντιμετωπιστεί το πρόβλημα.
Πραγματοποιήστε όλες τις ηλεκτρικές συνδέσεις σύμφωνα με το
ηλεκτρολογικό σχέδιο σύνδεσης.
Κόψτε τη μόνωση του καλωδίου μόνο με το ειδικό εργαλείο.
Μην συνδέσετε άλλον καταναλωτή στη σύνδεση παροχής ρεύματος της
συσκευής.
Προσέξτε να μην μπερδέψετε τη φάση και τον ουδέτερο αγωγό. Κάτι
τέτοιο μπορεί να προκαλέσει δυσλειτουργίες.
Σε σταθερή ηλεκτρική σύνδεση, εγκαταστήστε μια διάταξη προστασίας
από υπέρταση και έναν διακόπτη απόζευξης, ο οποίος έχει σχεδιαστεί
για απορρόφηση ισχύος ίση με 1,5 φορά τη μέγιστη δυνατή
απορρόφηση ισχύος της συσκευής.
Για συσκευές με σταθερή ηλεκτρική σύνδεση, όπου είναι δυνατόν να
υπάρξει ρεύμα διαρροής μεγαλύτερο από 10 mA, συνιστούμε την
εγκατάσταση διακόπτη προστασίας έναντι ρεύματος διαρροής (RCD)
με ονομαστικό διαφορικό ρεύμα ενεργοποίησης που δεν υπερβαίνει τα
30 mA.
3.5.2 Σύνδεση εσωτερικής μονάδας
Η εσωτερική μονάδα συνδέεται με ένα 5-κλωνο καλώδιο επικοινωνίας
τύπου H07RN-F στην εξωτερική μονάδα. Η διατομή αγωγού του καλωδίου
επικοινωνίας πρέπει να είναι τουλάχιστον 1,5 mm
2
.
ΕΙΔΟΠΟΙΗΣΗ
Υλικές ζημιές λόγω λανθασμένης σύνδεσης της εσωτερικής μονάδας
Η εσωτερική μονάδα τροφοδοτείται με τάση μέσω της εξωτερικής
μονάδας.
Συνδέετε την εσωτερική μονάδα μόνο στην εξωτερική μονάδα.
Για τη σύνδεση του καλωδίου επικοινωνίας:
Ανασηκώστε το επάνω κάλυμμα ( Σχήμα 19).
Απομακρύνετε τη βίδα και αφαιρέστε το κάλυμμα στο πεδίο σύνδεσης.
Απομακρύνετε τη βίδα και αφαιρέστε το κάλυμμα [1] του ακροδέκτη
σύνδεσης ( Σχήμα 20).
Εξωτερική διάμετρος
σωλήνα Ø [mm]
Ροπή σύσφιξης [Nm] Διάμετρος του
διευρυμένου ανοίγματος
(A) [mm]
Διευρυμένο άκρο σωλήνα Προσυναρμολογημένο
σπείρωμα φλαντζωτού
παξιμαδιού
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
R0.4~0.8
A
45°± 2
90°± 4
