Installazione
Climate 6000i – 6721838270 (2021/08)
98

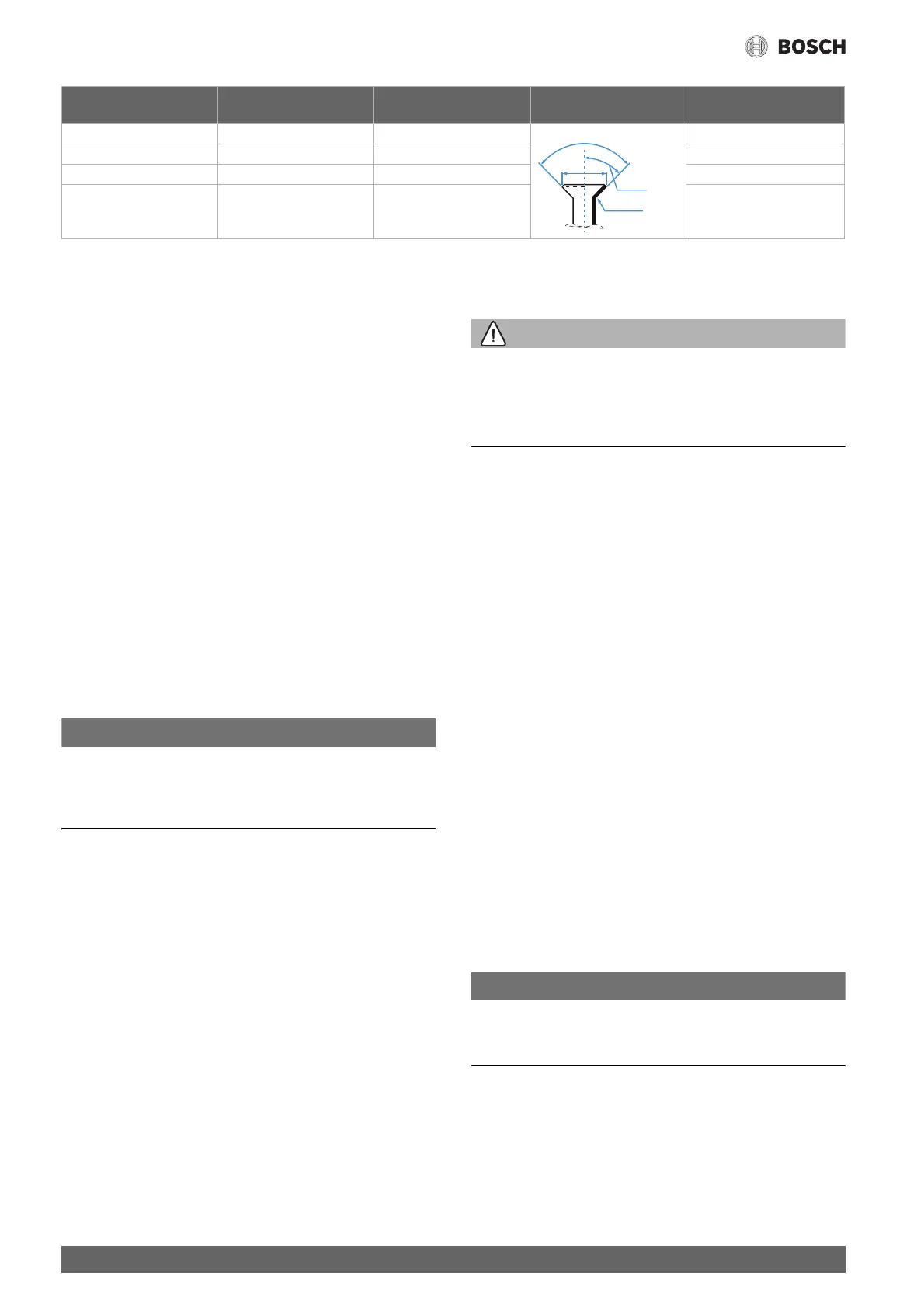

Tab. 7 Dati caratteristici dei collegamenti delle tubazioni
3.4.2 Collegamento dello scarico condensa all'unità interna
La vaschetta di raccolta della condensa dell'unità interna è dotata di due
collegamenti. Su questi collegamenti vengono montati in fabbrica un
tubo flessibile per scarico condensa e un tappo, che possono essere
invertiti ( fig. 12).
▶ Posare il tubo flessibile per scarico condensa con la corretta pen-
denza.
3.4.3 Controllo della tenuta ermetica e riempimento
dell'impianto
Controllo della tenuta ermetica
Per il controllo di tenuta osservare le disposizioni nazionali e locali.
▶ Rimuovere i tappi delle tre valvole ( fig. 18, [1], [2] e [3]).
▶ Collegare l'aprivalvole schrader [6] e il manometro [4] alla valvola
schrader [1].
▶ Avvitare l'aprivalvole schrader e aprire la valvola schrader [1].
▶ Lasciare chiuse le valvole [2] e [3] e riempire l'impianto di azoto fin-
ché la pressione non supera del 10 % la pressione d'esercizio mas-
sima ( pag. 102).
▶ Dopo 10 minuti, controllare che la pressione sia rimasta invariata.
▶ Scaricare l'azoto fino a raggiungere la pressione d'esercizio massima.
▶ Dopo almeno 1 h, controllare che la pressione sia rimasta invariata.
▶ Scaricare l'azoto.
Riempimento dell'impianto
AVVISO
Disfunzione in caso di refrigerante errato
L'unità esterna viene riempita in fabbrica con il refrigerante R32.
▶ Per eventuali rabbocchi, utilizzare sempre lo stesso tipo di refrige-
rante. Non mescolare tipi di refrigerante diversi.
▶ Fare il vuoto nell'impianto con una pompa a vuoto ( fig. 18, [5]) ed
essiccare finché non si raggiungono circa −1 bar (o circa
500 micron).
▶ Aprire la valvola superiore [3] (lato liquido).
▶ Controllare con il manometro [4] se il flusso è libero.
▶ Aprire la valvola inferiore [2] (lato gas).
Il refrigerante si distribuisce nell'impianto.
▶ Al termine controllare le condizioni di pressione.
▶ Svitare l'aprivalvole schrader [6] e chiudere la valvola schrader [1].
▶ Rimuovere la pompa a vuoto, il manometro e l'aprivalvole schrader.
▶ Applicare di nuovo i tappi delle valvole.
▶ Applicare di nuovo il pannello protettivo dei tronchetti di collega-
mento sull'unità esterna.
3.5 Collegamento elettrico
3.5.1 Indicazioni generali
AVVERTENZA
Pericolo di morte per corrente elettrica!
Toccando componenti elettrici sotto tensione si rischia la folgorazione.
▶ Prima di effettuare lavori sui componenti elettrici: togliere la tensione
di alimentazione elettrica su tutti i poli (fusibile, interruttore automa-
tico) e assicurarsi che non si riattivi accidentalmente.
▶ I lavori sull'impianto elettrico devono essere eseguiti esclusivamente
da un elettricista autorizzato.
▶ Osservare le misure di sicurezza in base alle norme nazionali ed inter-
nazionali.
▶ Se la tensione elettrica di rete presenta rischi per la sicurezza o in
caso di cortocircuito durante l'installazione, informare per iscritto il
gestore e non installare gli apparecchi finché il problema non è stato
risolto.
▶ Realizzare tutte le connessioni elettriche come indicato nello schema
elettrico di collegamento.
▶ Per tagliare l'isolamento dei cavi utilizzare sempre gli appositi attrezzi
speciali.
▶ Non collegare altre utenze elettriche al cavo di collegamento alla rete
di alimentazione elettrica dell'apparecchio.
▶ Non invertire fase e neutro. Ciò può causare malfunzionamenti.
▶ In caso di collegamento fisso alla rete di alimentazione elettrica,
installare una protezione contro le sovratensioni e un sezionatore
dimensionato per una potenza elettrica assorbita pari a 1,5 volte il
valore massimo dell'apparecchio.
▶ Per dispositivi con collegamento alla rete di alimentazione dove è
possibile una corrente di dispersione superiore a 10 mA, si racco-
manda di installare un interruttore differenziale di sicurezza (RCD)
con una corrente di intervento differenziale nominale non superiore a
30 mA.
3.5.2 Collegamento dell'unità interna
Collegare l'unità interna all'unità esterna con un cavo conduttore di
comunicazione a 5 fili con la sigla prodotto H07RN-F. La sezione del cavo
conduttore di comunicazione deve essere almeno pari a 1,5 mm
2
.
AVVISO
Danni materiali in caso di errato collegamento dell'unità interna
L'unità interna riceve la tensione di alimentazione dall'unità esterna.
▶ Collegare l'unità interna soltanto all'unità esterna.
Per collegare il cavo di comunicazione:
▶ ruotare verso l'alto il pannello protettivo ( fig. 19).
▶ Rimuovere la vite e togliere il pannello protettivo dal quadro elettrico.
▶ Rimuovere la vite e togliere il pannello protettivo [1] del morsetto per
collegamento ( fig. 20).
▶ Sfondare il passacavo [3] sul lato posteriore dell'unità interna e intro-
durre il cavo conduttore.
Diametro esterno
tubo Ø [mm]
Coppia di serraggio [Nm] Diametro dell'apertura
svasata (A) [mm]
Estremità svasata del tubo Filettatura del dado
svasato preassemblato
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
