Installazione
MS 200 – 6720879925 (2017/11)
106

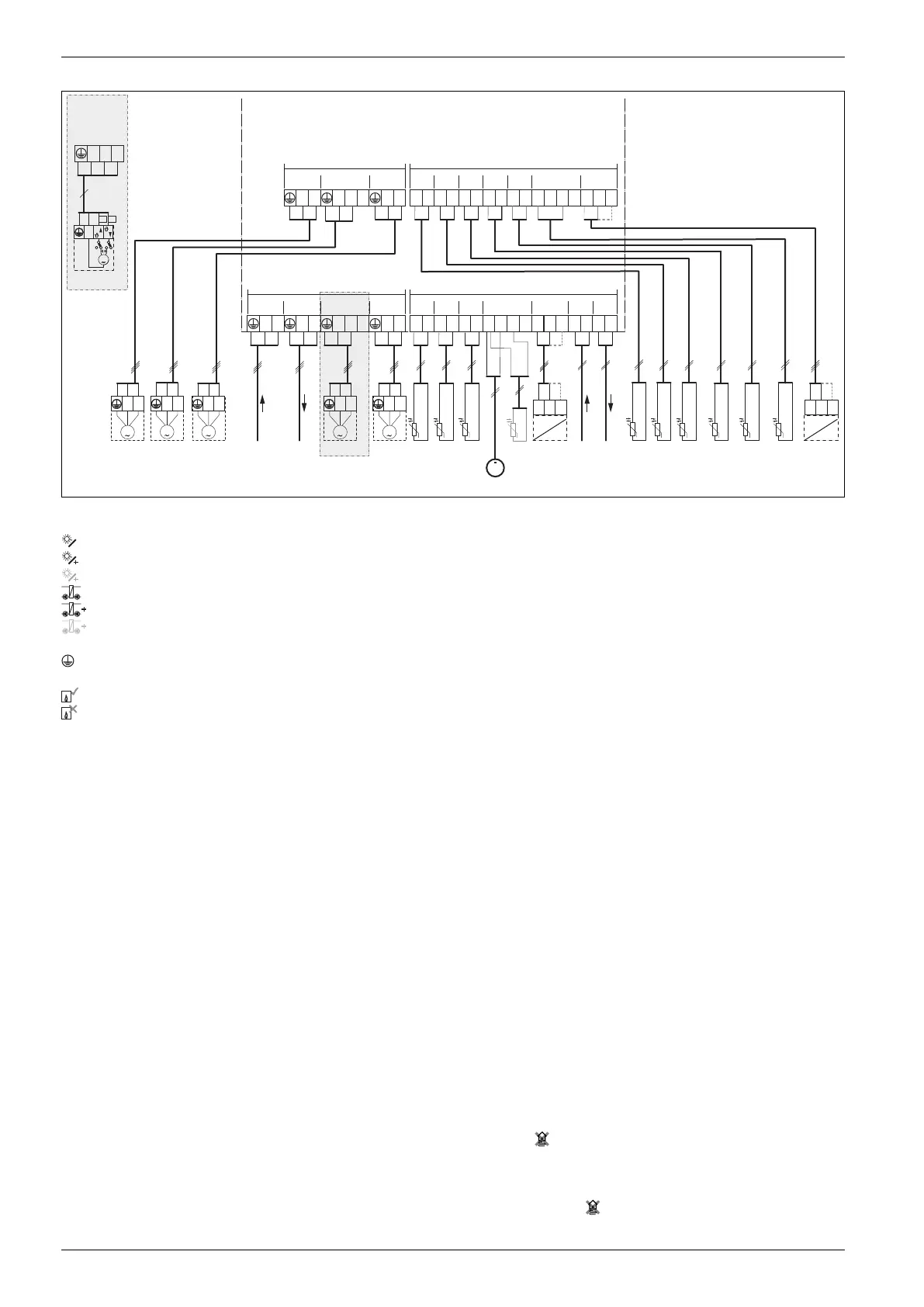

Legenda della figura in alto e degli schemi di collegamento alla fine del documento
(nessuna denominazione dei morsetti di collegamento tabella 5, per la relativa denominazione):
Sistema solare
Funzione
Funzione aggiuntiva nel sistema solare (raffigurata in grigio)
Sistema di trasferimento o di carico
Funzione di trasferimento o di carico
Funzione aggiuntiva nel sistema di trasferimento o carica-
mento (raffigurata in grigio)
Conduttore di massa a terra (protezione)
Temperatura/sonda di temperatura
Collegamento BUS tra generatore di calore e modulo
Nessun collegamento BUS tra generatore di calore e modulo
[1] 1° accumulatore (sistema di trasferimento 3: serbatoio ad
accumulo stratificato per ACS)
[2] 2° accumulatore (sistema di trasferimento 3: accumulatore
inerziale)
[3] 3° accumulatore (sistema di trasferimento 3: accumulatore
pronto all'esercizio)
230 V AC Collegamento tensione di alimentazione elettrica
BUS Sistema BUS
M1 Circolatore o valvola controllate mediante regolatore del dif-
ferenziale di temperatura
PS1 Circolatore solare campo collettori solari 1
PS3 Circolatore primario di carico accumulatore per 2° accumula-
tore con circolatore (sistema solare)
PS4 Circolatore solare campo collettori solari 2
PS5 Circolatore primario di carico accumulatore per l'utilizzo di
uno scambiatore di calore esterno
PS6 Circolatore carico accumulatore per il sistema di trasferi-
mento (sistema solare) senza scambiatore di calore (e disin-
fezione termica)
PS7 Circolatore carico accumulatore per il sistema di trasferi-
mento (sistema solare) con scambiatore di calore
PS9 Circolatore disinfezione termica
PS10 Circolatore raffreddamento attivo dei collettori solari
PS11 Circolatore sul lato generatore di calore (lato primario)
PS12 Circolatore sul lato utenza (lato secondario)
PS13 Pompa di ricircolo sanitario
MS 100 Modulo per impianti solari termici standard
MS 200 Modulo per impianti solari termici ampliati
TS1 Sonda di temperatura campo collettori 1
TS2 Sonda di temperatura inferiore sul 1° accumulatore
(sistema solare)
TS3 Sonda di temperatura centrale sul 1° accumulatore
(sistema solare)
TS4 Sonda di temperatura ritorno riscaldamento nell'accumulatore
TS5 Sonda di temperatura inferiore sul 2° accumulatore o piscina
(sistema solare)
TS6 Sonda di temperatura scambiatore di calore
TS7 Sonda di temperatura campo collettori 2
TS8 Sonda di temperatura ritorno riscaldamento dall'accumulatore
TS9 Sonda di temperatura superiore sul 3° accumulatore; colle-
gare solo a MS 200 se il modulo è installato in un sistema BUS
senza generatore di calore
TS10 Sonda di temperatura superiore sul 1° accumulatore
(sistema solare)
TS11 Sonda di temperatura inferiore sul 3° accumulatore
(sistema solare)
TS12 Sonda di temperatura nella mandata al collettore solare
(conta calorie)
TS13 Sonda di temperatura nel ritorno dal collettore solare
(conta calorie)
TS14 Sonda di temperatura fonte di calore
(Regolatore del differenziale di temperatura)
TS15 Sonda di temperatura dissipatore
(Regolatore del differenziale di temperatura)
TS16 Sonda di temperatura inferiore sul 3° accumulatore o piscina
(sistema solare)
TS17 Sonda di temperatura sullo scambiatore di calore
TS18 Sonda di temperatura inferiore sul 1° accumulatore
(sistema di trasferimento/carico)
TS19 Sonda di temperatura centrale sul 1° accumulatore
(sistema di trasferimento/carico)
TS20 Sonda di temperatura superiore sul 2° accumulatore
(sistema di trasferimento)
VS1 Valvola motorizzata a 3 vie per integrazione al riscaldamento
()
VS2 Valvola motorizzata a 3 vie per 2° accumulatore
(sistema solare) con valvola
VS3 Valvola miscelatrice motorizzata per regolazione temperatura
di ritorno ( )
0 010 013 360-001
NL N N74 N6375L
120/230VAC 120/230VAC
VS1/PS2/PS3
PS1
1212 12
TS1 TS2
BUS
12
BUS
12341
IS1
23
OS1
12
TS3
120/230 V AC
≤ 24 V
1212 12
TS4 TS5
TS7
12
TS8
12341
IS2
23
OS2
12
TS6
≤ 24 V
NN43N634463
VS2 PS4PS5
120/230 V AC
230 V AC 230 V AC BUS BUSTS1 TS2 TS3 TS4 TS5 TS6 TS7 TS8
M
VS3*
N
M
N
4
74 75
N7475N7475N7475
VS1,
PS2, PS3
PS1
PWM
0-10V
123
M
VS1*
NL
M
VS2
NL
M
PS1
NL
M
PS3
NL
M
PS5
NL
MS 200
V
TS13
WM1
TS12 PS3
PWM
0-10V
123
