Instalação
MS 200 – 6720879925 (2017/11)
144
Encontra a descrição dos sistemas solares e funções mais à frente neste
documento.

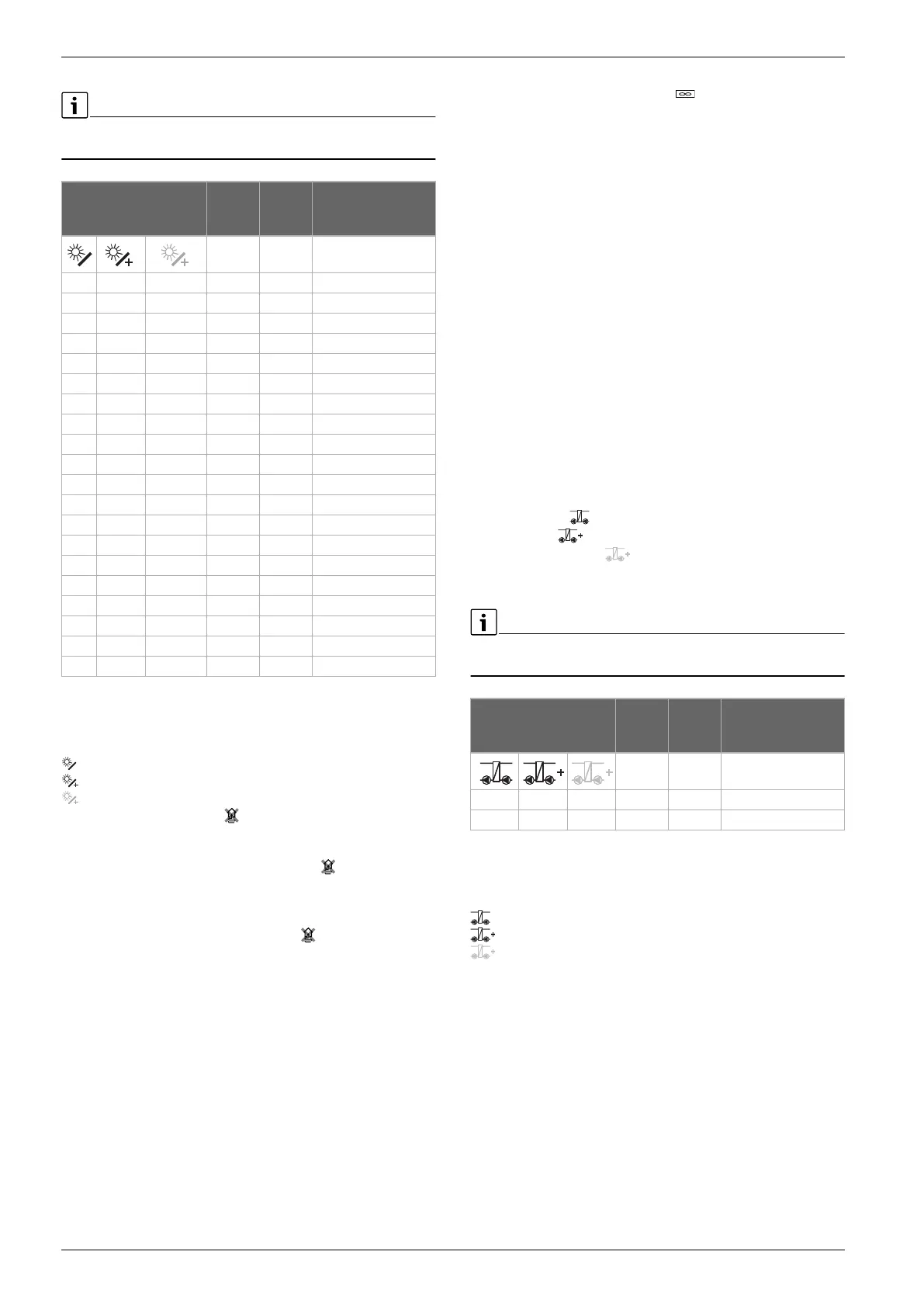

Tab. 7 Exemplos de instalações solares realizadas frequentemente
(ter em atenção as limitações em combinação com a unidade de
comando da bomba de calor (HPC 400/HPC 410/HMC300/
HMC310))
Sistema solar
Função de energia solar
outra função (apresentada a cinzento)
A Apoio do aquecimento ( )
B 2º acumulador com válvula
C 2º acumulador com bomba
D Apoio do aquecimento do 2º acumulador ( )
E Permutador de calor externo do 1º acumulador
F Permutador de calor externo do 2º acumulador
G 2º campo de coletores
H Regulação da temperatura de retorno ( )
I Sistema de transferência
J Sistema de transferência com permutador de calor
K Desinfeção térmica
L Calorímetro
M Diferença de temperatura do regulador
N 3º acumulador com válvula
P Pool
Q Permutador de calor externo do 3º acumulador
Função de arrefecimento do coletor
A função de arrefecimento do coletor é uma regulação DeltaT. No caso de
temperaturas muito elevadas no sensor de temperatura do coletor, este
sobreaquecimento deve ser evitado através do arrefecimento do coletor.
O calor do coletor é transportado com uma bomba para o dissipador de
emergência. A comutação hidráulica é semelhante com a função C. Não
é possível refrigerar dois campos de coletores.
No caso de uma avaria do sensor de temperatura do coletor não é execu-
tada a função de arrefecimento do coletor.
A função é apenas ativada no menu se os respetivos terminais de aperto
estiverem livres.
Possibilidades de ligação da bomba (PS10) para o arrefecimento:
▶ Caso esteja apenas disponível o MS 200 conectar no MS 200 nos
terminais de aperto PS4 ( figura 38 no final do documento).
-ou-
▶ Caso esteja disponível o MS 200 e MS 100 conectar no MS 100 nos
terminais de aperto PS3 (sem figura).
Sistemas de transferência e carga
No final do documento são apresentadas as ligações necessárias e os
esquemas dos sistemas hidráulicos pertencentes destes exemplos.
A atribuição do esquema de montagem dos sistema de transferência e
carga pode ser facilitada com as seguintes questões:
• Que instalação está disponível?
• Que funções (apresentadas a preto) estão disponíveis?
• As funções adicionais estão disponíveis? O sistema de transfe-
rência/carga selecionado até ao momento pode ser expandido com
as funções adicionais (apresentadas a preto).
Encontra a descrição dos sistemas de transferência e carga e funções no
capítulo mais à frente neste documento.
Tab. 8 Exemplos de instalações realizadas frequentemente
(ter em atenção as limitações em combinação com a unidade de
comando da bomba de calor (HPC 400/HPC 410/HMC300/
HMC310))
Sistema de transferência ou carga
Função de transferência ou carga
outra função (apresentada a cinzento)
A Desinfeção térmica
3.2.4 Visão geral da ocupação dos terminais de aperto
Esta visão geral mostra por ex. quais as peças da instalação que podem
ser ligadas para todos os terminais de aperto do módulo. Os componen-
tes da instalação identificados com * (p. ex. VS1 e VS3) são possíveis,
em alternativa. Dependendo da utilização do módulo um dos componen-
tes é ligado ao terminal de aperto “VS1/PS2/PS3”.
As instalações solares mais complexas são realizadas em combinação
com um segundo módulo solar. São possíveis ocupações dos terminais
de aperto com desvio na visão geral dos terminais de aperto
( Esquemas de montagem com exemplos de instalação).
Instalação solar MS 200 MS 100 Esquema de monta-
gem no final do docu-
mento
1 A –  –  1A
1 A GHK  –  1A (GHK)
1AE GH  –  1AE (GH)
1 B AGHKP  –  1B (AGHKP)
1 BD GHK  –  1BD (GHK)
1 BDF GH  –  1BDF (GH)
1 C DHK  –  1C (DHK)
1 ACE HP  –  1ACE (HP)
1 BDI GHK  –  1BDI (GHK)
1 BDFI GHK  1BDFI (GHK)
1 AJ BKP  –  1AJ (BKP)
1 AEJ BP  –  1AEJ (BP)
1 ABEJ GKMP  1ABEJ (GKMP)
1 ACEJ KMP  1ACEJ (KMP)
1 BDNP HK  –  1BDNP (HK)
1 BDFNP H  –  1BDFNP (H)
1 BDFNP GHKM  1BDFNP (GHKM)
1 BNQ –  –  1BNQ
1 ... ... K  –  1... (K)
1 ... ... L  –  1... (L)
Sistema MS 200 MS 100 Esquema de monta-
gem no final do docu-
mento
3 A –  –  3A
4 – –  –  4
