Angaben zum Produkt
MS 200 – 6720879925 (2017/11)
5

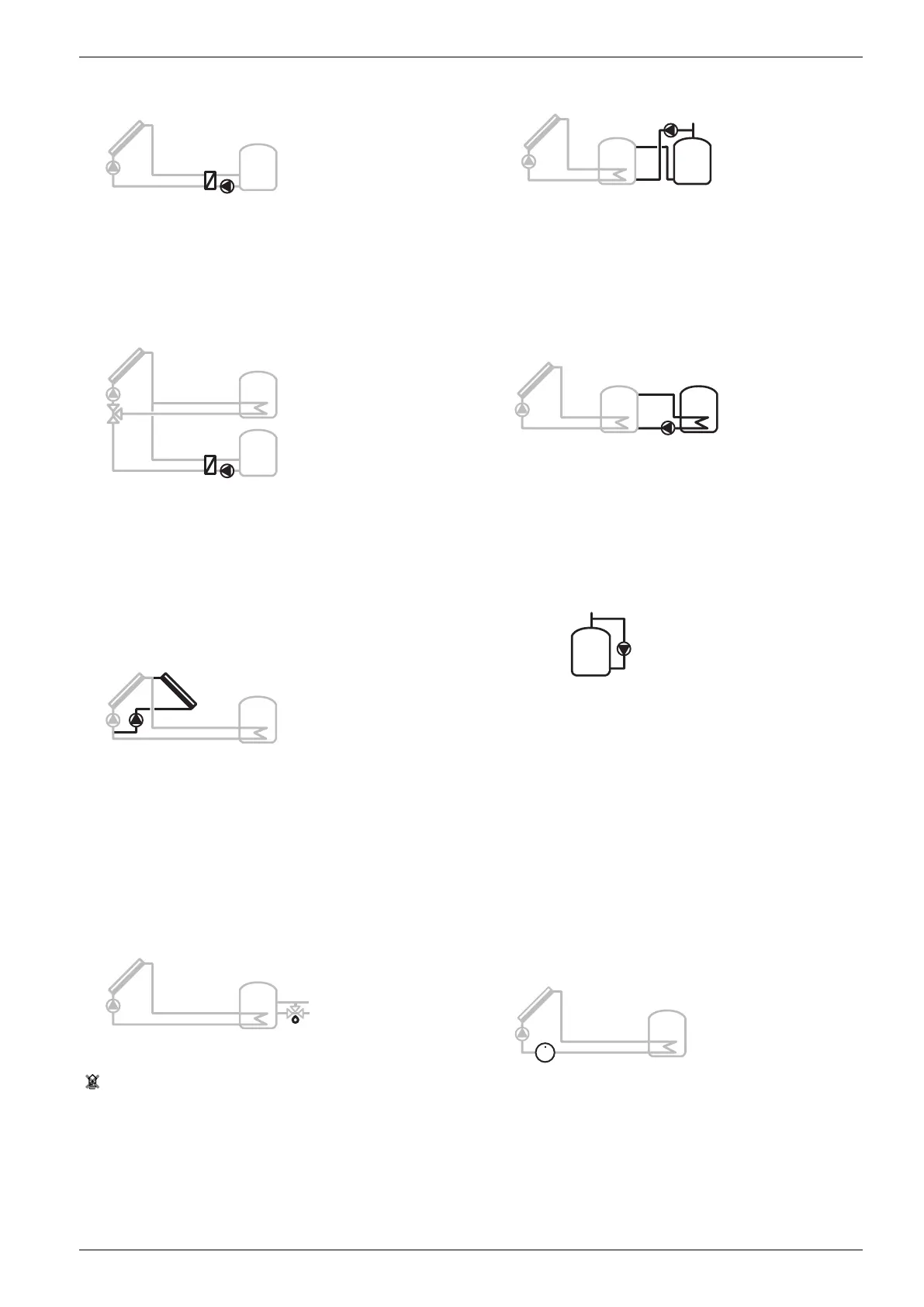

2.3.5 Ext. Wärmetauscher Sp. 1(E)
Solarseitig externer Wärmetauscher am 1. Speicher
• Wenn die Temperatur am Wärmetauscher um die Einschalttempera-
turdifferenz höher ist als die Temperatur am 1. Speicher unten, wird
die Speicherladepumpe eingeschaltet. Frostschutzfunktion für den
Wärmetauscher ist gewährleistet.
2.3.6 Ext. Wärmetauscher Sp.2(F)
Solarseitig externer Wärmetauscher an 2. Speicher
• Wenn die Temperatur am Wärmetauscher um die Einschalttempera-
turdifferenz höher ist als die Temperatur am 2. Speicher unten, wird
die Speicherladepumpe eingeschaltet. Frostschutz für den Wärme-
tauscher ist gewährleistet.
Diese Funktion ist nur verfügbar, wenn Funktion B oder C hinzugefügt
wurde.
2.3.7 2. Kollektorfeld(G)
2. Kollektorfeld (z. B. Ost/West-Ausrichtung)
Funktion beider Kollektorfelder entsprechend Solarsystem 1, jedoch:
• Wenn die Temperatur am 1. Kollektorfeld um die Einschalttempera-
turdifferenz höher ist als die Temperatur am 1. Speicher unten, wird
die linke Solarpumpe eingeschaltet.
• Wenn die Temperatur am 2. Kollektorfeld um die Einschalttempera-
turdifferenz höher ist als die Temperatur am 1. Speicher unten, wird
die rechte Solarpumpe eingeschaltet.
2.3.8 Heizungsunt. gem.(H)
Solare Heizungsunterstützung gemischt bei Puffer- oder Kombispeicher
()
• Nur verfügbar, wenn Heizungsunterstützung(A) oder Heizungsun-
terstützung Sp. 2 (D) ausgewählt ist.
• Funktion wie Heizungsunterstützung(A) oder Heizungsunterstüt-
zung Sp. 2 (D); zusätzlich wird die Rücklauftemperatur über den Mi-
scher auf die vorgegebene Vorlauftemperatur geregelt.
2.3.9 Umladesystem(I)
Umladesystem mit solar beheiztem Vorwärmspeicher zur Warmwasser-
bereitung
• Wenn die Temperatur des Vorwärmspeichers (1. Speicher – links)
um die Einschalttemperaturdifferenz höher ist als die Temperatur
des Bereitschaftsspeichers (3. Speicher – rechts), wird die Spei-
cherladepumpe zum Umladen eingeschaltet.
2.3.10 Umladesystem mit Wärmet.(J)
Umladesystem mit Pufferspeicher
• Warmwasserspeicher mit internem Wärmetauscher.
• Wenn die Temperatur des Pufferspeichers (1. Speicher – links) um
die Einschalttemperaturdifferenz höher ist als die Temperatur des
Warmwasserspeichers (3. Speicher – rechts), wird die Speicherla-
depumpe zum Umladen eingeschaltet.
2.3.11 Therm.Des./Tägl.Aufheiz.(K)
Thermische Desinfektion zur Vermeidung von Legionellen
( Trinkwasserverordnung) und tägliche Aufheizung des Warmwasser-
speichers oder der Warmwasserspeicher
• Das gesamte Warmwasservolumen wird wöchentlich für eine halbe
Stunde mindestens auf die für die thermische Desinfektion einge-
stellte Temperatur aufgeheizt.
• Das gesamte Warmwasservolumen wird täglich auf die für die tägli-
che Aufheizung eingestellte Temperatur aufgeheizt. Diese Funktion
wird nicht ausgeführt, wenn das Warmwasser durch die solare Erwär-
mung die Temperatur innerhalb der letzten 12 h schon erreicht hatte.
Bei der Konfiguration der Solaranlage wird in der Grafik nicht angezeigt,
dass diese Funktion hinzugefügt wurde. In der Bezeichnung der Solaran-
lage wird das „K“ hinzugefügt.
2.3.12 Wärmemengenzählung(L)
Durch Auswahl des Wärmemengenzählers kann die Ertragsermittlung
eingeschaltet werden.
• Aus den gemessenen Temperaturen und dem Volumenstrom wird die
Wärmemenge unter Berücksichtigung des Glykolgehalts im Solar-
kreis berechnet.
Bei der Konfiguration der Solaranlage wird das „L“ hinzugefügt.
Hinweis: Die Ertragsermittlung liefert nur korrekte Werte, wenn das Vo-
lumenstrommessteil mit 1 Impuls/Liter arbeitet.
0 010 013 345-001
0 010 013 346-001
0 010 013 347-001
0 010 013 348-001
0 010 013 349-001
0 010 013 350-001
0 010 013 351-001
V
0 010 013 352-001
