Installazione
MS 200 – 6720879925 (2017/11)
105
Tab. 7 Esempi di impianti solari termici spesso realizzati
(osservare le limitazioni in combinazione con il controllo remoto
di una pompa di calore (HPC 400/HPC 410/HMC300/
HMC310))
Sistema solare
Funzione solare
Funzione aggiuntiva (raffigurata in grigio)
A Integrazione al riscaldamento ( )
B 2° accumulatore/bollitore con valvola
C 2° accumulatore/bollitore con circolatore
D Integrazione al riscaldamento 2° accumulatore/bollitore ( )
E Scambiatore di calore esterno 1° accumulatore/bollitore
F Scambiatore di calore esterno 2° accumulatore/bollitore
G 2° campo collettori solari
H Regolazione temperatura di ritorno ( )
I Sistema di trasferimento
J Sistema di trasferimento con scambiatore di calore
K Disinfezione termica
L Calorimetro
M Regolatore differenziale di temperatura
N 3° accumulatore/bollitore con valvola
P Piscina (Pool)
Q Scambiatore di calore esterno 3° accumulatore/bollitore
Funzione raffredd. collet.
La funzione raffredd. collet. è una regolazione DeltaT. In caso di tempe-
rature troppo elevate sulla sonda temperatura collettore solare mediante
il raffreddamento del collettore se ne dovrebbe evitare il surriscalda-
mento. L'energia termica del collettore viene trasportata con un circola-
tore al radiatore per raffreddamento di emergenza. Il circuito idraulico è
confrontabile con la funzione C. Non è possibile raffreddare due campi
collettori solari.
In caso di una disfunzione della sonda temperatura collettore solare non
si esegue la funzione di raffreddamento del collettore.
La funzione viene riportata nel menu, solo quando sono liberi i rispettivi
morsetti di collegamento.
Possibilità di collegamento del circolatore (PS10) per il raffreddamento:
▶ Se è disponibile solo MS 200 effettuare su MS 200 il collegamento ai
morsetti di collegamento PS4 ( fig. 38 alla fine del documento).
-oppure-
▶ Se MS 200 e MS 100 sono disponibili, effettuare su MS 100 il colle-
gamento ai morsetti di collegamento PS3 (senza figura).
Sistemi di trasferimento e di carico
Alla fine del documento sono rappresentati i collegamenti necessari e i
relativi schemi idraulici per questi esempi.
L'attribuzione dello schema elettrico di collegamento al sistema di tra-
sferimento e di carico può essere agevolata con le seguenti domande:
• Quale impianto è presente?
• Quali funzioni (rappresentate in nero) sono presenti?
• Sono presenti funzioni supplementari ? Con le funzioni supple-
mentari (rappresentate in grigio) può essere ampliato il sistema di
trasferimento/carico finora selezionato.
Una descrizione dei sistemi di trasferimento e di carico e delle funzioni è
riportata più avanti nel presente documento.
Tab. 8 Esempi di impianti spesso realizzati
(osservare le limitazioni in combinazione con il termoregolatore
di una pompa di calore (HPC 400/HPC 410/HMC300/
HMC310)
Sistema di trasferimento o di carico
Funzione di trasferimento o di carico
Funzione aggiuntiva (raffigurata in grigio)
A Disinfezione termica

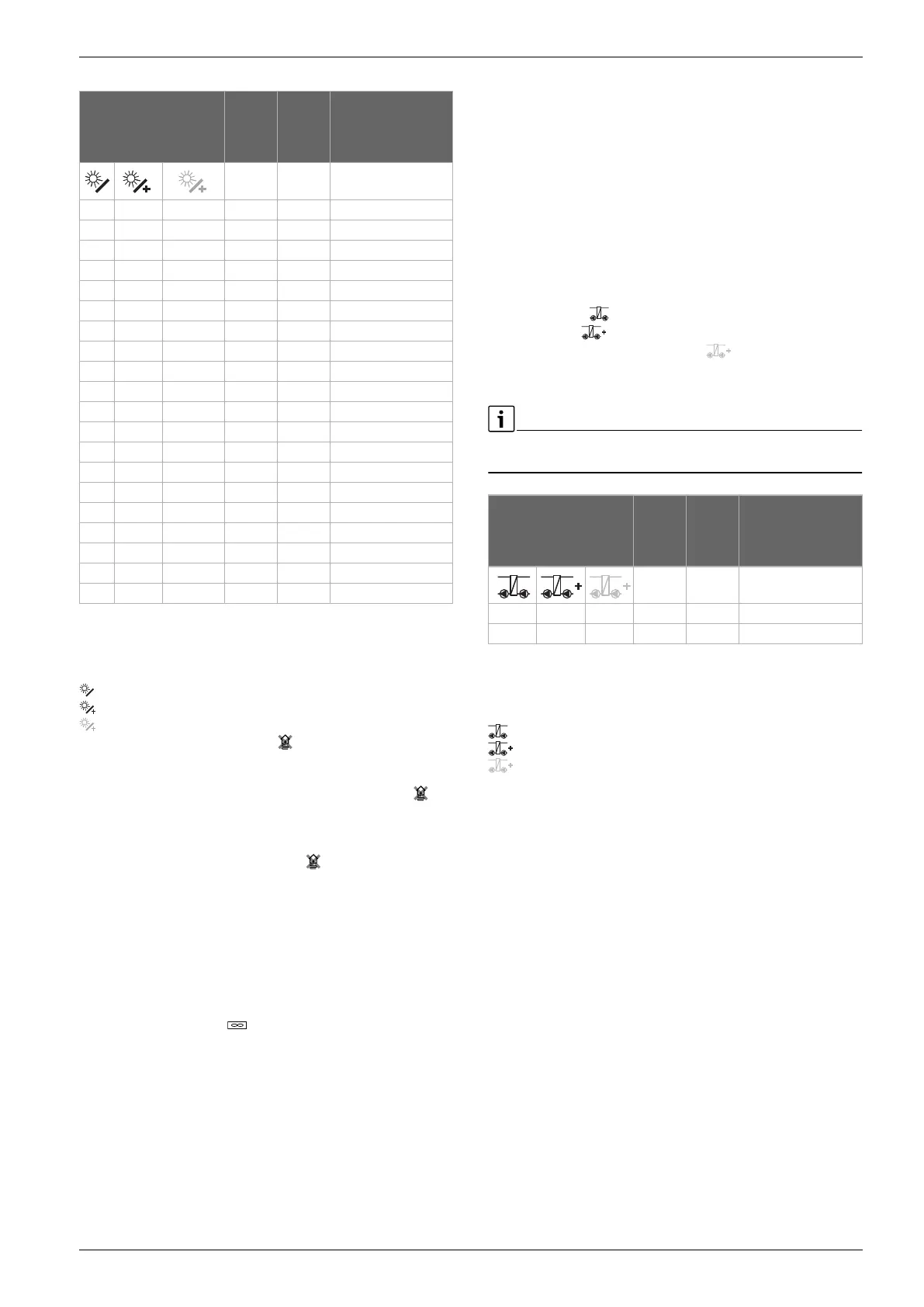

3.2.4 Panoramica e disposizione di tutti i morsetti di collega-
mento
La presente panoramica mostra per i morsetti di collegamento di tutti gli
esempi del modulo quali componenti dell'impianto possono essere col-
legati. I componenti dell'impianto contrassegnati con * (ad es. VS1 e
VS3) sono possibili in alternativa. A seconda dell'utilizzo del modulo
viene collegato uno dei componenti al morsetto di collegamento //.A
seconda dell'utilizzo del modulo viene collegato uno dei componenti al
morsetto di collegamento «VS1/PS2/PS3».
Impianti solari termici più complessi sono realizzati in combinazione con
un secondo modulo solare. In questo caso sono possibili occupazioni
diverse dei morsetti di collegamento rispetto alla panoramica dei mor-
setti di collegamento ( Schemi di collegamento con esempi di
impianto).
Sistema solare termico MS 200 MS 100 Schema elettrico di
collegamento alla
fine della documen-
tazione
1 A –  –  1A
1 A GHK  –  1A (GHK)
1AE GH  –  1AE (GH)
1 B AGHKP  –  1B (AGHKP)
1 BD GHK  –  1BD (GHK)
1 BDF GH  –  1BDF (GH)
1 C DHK  –  1C (DHK)
1 ACE HP  –  1ACE (HP)
1 BDI GHK  –  1BDI (GHK)
1 BDFI GHK  1BDFI (GHK)
1 AJ BKP  –  1AJ (BKP)
1 AEJ BP  –  1AEJ (BP)
1 ABEJ GKMP  1ABEJ (GKMP)
1 ACEJ KMP  1ACEJ (KMP)
1 BDNP HK  –  1BDNP (HK)
1 BDFNP H  –  1BDFNP (H)
1 BDFNP GHKM  1BDFNP (GHKM)
1 BNQ –  –  1BNQ
1 ... ... K  –  1... (K)
1 ... ... L  –  1... (L)
Impianto MS 200 MS 100 Schema elettrico di
collegamento alla
fine della documen-
tazione
3 A –  –  3A
4 – –  –  4
