Installation
MS 200 – 6720879925 (2017/11)
11

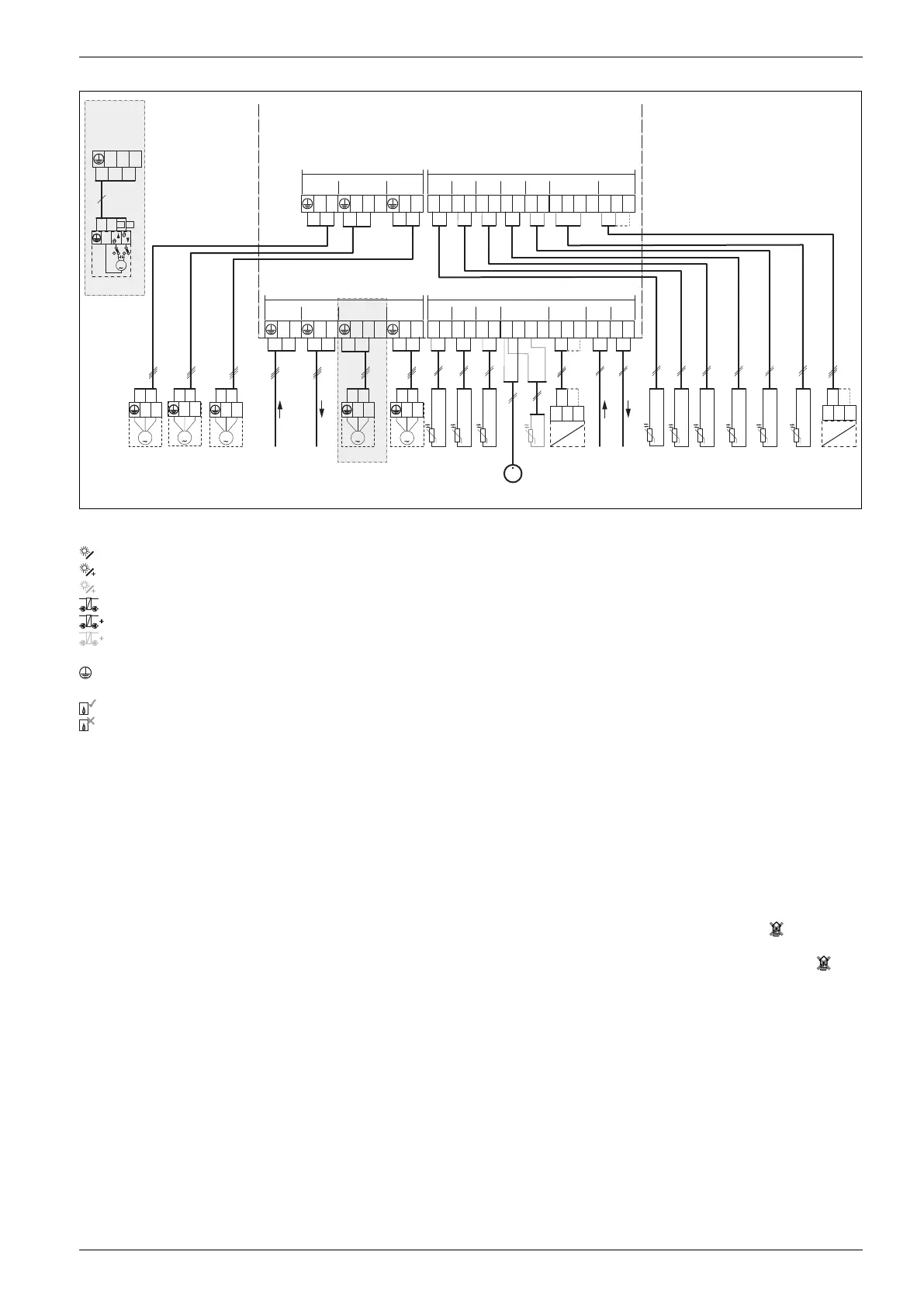

Legende zum Bild oben und zu den Anschlussplänen mit Anlagenbeispielen am Dokumentende
(keine Bezeichnung der Anschlussklemmen Tabelle 5, für deren Bezeichnung):
Solarsystem
Funktion
weitere Funktion im Solarsystem (grau dargestellt)
Umlade- oder Ladesystem
Umlade- oder Ladefunktion
weitere Funktion im Umlade- oder Ladesystem
(grau dargestellt)
Schutzleiter
Temperatur/Temperaturfühler
BUS-Verbindung zwischen Wärmeerzeuger und Modul
keine BUS-Verbindung zwischen Wärmeerzeuger und Modul
[1] 1. Speicher (Umladesystem 3: Schichtladespeicher)
[2] 2. Speicher (Umladesystem 3: Pufferspeicher)
[3] 3. Speicher (Umladesystem 3: Bereitschaftsspeicher)
230 V AC Anschluss Netzspannung
BUS BUS-System
M1 Pumpe oder Ventil angesteuert über Temperaturdifferenzreg-
ler
PS1 Solarpumpe Kollektorfeld 1
PS3 Speicherladepumpe für 2. Speicher mit Pumpe
(Solarsystem)
PS4 Solarpumpe Kollektorfeld 2
PS5 Speicherladepumpe bei Verwendung eines externen Wärme-
tauschers
PS6 Speicherladepumpe für Umladesystem (Solarsystem) ohne
Wärmetauscher (und thermische Desinfektion)
PS7 Speicherladepumpe für Umladesystem (Solarsystem) mit
Wärmetauscher
PS9 Pumpe thermische Desinfektion
PS10 Pumpe aktive Kollektorkühlung
PS11 Pumpe auf der Wärmeerzeugerseite (Primärseite)
PS12 Pumpe auf der Verbraucherseite (Sekundärseite)
PS13 Zirkulationspumpe
MS 100 Modul für Standardsolaranlagen
MS 200 Modul für erweiterte Solaranlagen
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler 1. Speicher unten (Solarsystem)
TS3 Temperaturfühler 1. Speicher mittig (Solarsystem)
TS4 Temperaturfühler Heizungsrücklauf in den Speicher
TS5 Temperaturfühler 2. Speicher unten oder Pool (Solarsystem)
TS6 Temperaturfühler Wärmetauscher
TS7 Temperaturfühler Kollektorfeld 2
TS8 Temperaturfühler Heizungsrücklauf aus dem Speicher
TS9 Temperaturfühler 3. Speicher oben; nur am MS 200 an-
schließen, wenn das Modul in einem BUS-System ohne Wär-
meerzeuger installiert ist
TS10 Temperaturfühler 1. Speicher oben (Solarsystem)
TS11 Temperaturfühler 3. Speicher unten (Solarsystem)
TS12 Temperaturfühler im Vorlauf Solarkollektor
(Wärmemengenzähler)
TS13 Temperaturfühler im Rücklauf Solarkollektor
(Wärmemengenzähler)
TS14 Temperaturfühler Wärmequelle
(Temperaturdifferenz Regler)
TS15 Temperaturfühler Wärmesenke
(Temperaturdifferenz Regler)
TS16 Temperaturfühler 3. Speicher unten oder Pool (Solarsystem)
TS17 Temperaturfühler am Wärmetauscher
TS18 Temperaturfühler 1. Speicher unten (Umlade-/Ladesystem)
TS19 Temperaturfühler 1. Speicher mittig (Umlade-/Ladesystem)
TS20 Temperaturfühler 2. Speicher oben (Umladesystem)
VS1 3-Wege-Ventil für Heizungsunterstützung ( )
VS2 3-Wege-Ventil für 2. Speicher (Solarsystem) mit Ventil
VS3 3-Wege-Mischer für Rücklauftemperatur Regelung ( )
VS4 3-Wege-Ventil für 3. Speicher (Solarsystem) mit Ventil
WM1 Wasserzähler (Water Meter)
0 010 013 360-001
NL N N74 N6375L
120/230VAC 120/230VAC
VS1/PS2/PS3
PS1
1212 12
TS1 TS2
BUS
12
BUS
12341
IS1
23
OS1
12
TS3
120/230 V AC
≤ 24 V
1212 12
TS4 TS5
TS7
12
TS8
12341
IS2
23
OS2
12
TS6
≤ 24 V
NN43N634463
VS2 PS4PS5
120/230 V AC
230 V AC 230 V AC BUS BUSTS1 TS2 TS3 TS4 TS5 TS6 TS7 TS8
M
VS3*
N
M
N
4
74 75
N7475N7475N7475
VS1,
PS2, PS3
PS1
PWM
0-10V
123
M
VS1*
NL
M
VS2
NL
M
PS1
NL
M
PS3
NL
M
PS5
NL
MS 200
V
TS13
WM1
TS12 PS3
PWM
0-10V
123
