52/120 Bosch Rexroth AG KE350 / KE350G IL | 3 609 929 B62/2009-02
Interface dispositif USB (X3U3)
Cette interface est prévue pour le
raccordement d'un PC pour la
programmation et le paramétrage. Elle est
exécutée comme douille de modèle B. Elle
est compatible avec USB 2.0 (taux de
transfert maximal 3 MBit/s).

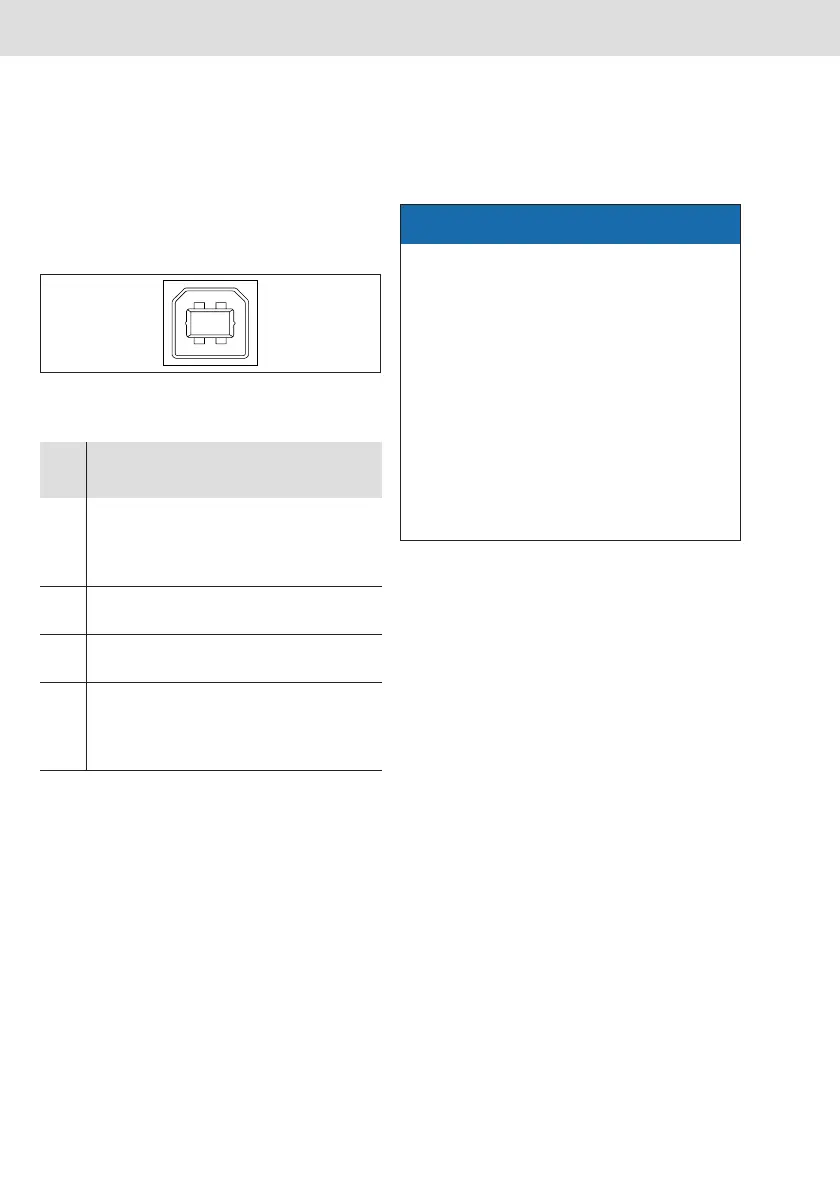

Fig. 7 : Douille USB, modèle B
Logement de carte pour mémoire de
masse (X6C1)
L'interface est prévue pour l'utilisation de la
mémoire de masse CF350.
5 Transport et stockage
Lors du transport et du stockage, veuillez en
tout cas respecter les conditions ambiantes
qui figurent parmi les caractéristiques
techniques (voir « Caractéristiques
techniques » à la page 58).
Tab. 8 : Affectation X3U3
Bro-
che
Signal Description/
fonction
Tension/
courant
1 USB_S_VBUS L'alimenta-
tion 5V du PC
active l'inter-
face
5V= /
0,5A
2 USB_S_Data– Envoyer don-
nées USB
3 USB_S_Data+ Recevoir don-
nées USB
4 GND Potentiel de
référence
pour toutes
les tensions
Potentiel
PE
12
43
ATTENTION
Dégâts dus à un montage non
conforme !
Raccords endommagés
y Utilisez exclusivement des mémoires
de masse de Rexroth.
y Introduisez la mémoire de masse
CF350 dans le module de
communication KE350/350G avec les
contacts à fiche devant, de manière à
ce que vous puissiez voir le label du
produit avec l'inscription « Rexroth »
(face avant de la carte).
