3 609 929 B62/2009-02 | KE350 / KE350G IL Bosch Rexroth AG 71/120
ITALIANO
ENGLISH
ITALIANO
ESPAÑOL
PORTUGUÊS
SVENSKA
FRANÇAIS
Interfaccia dispositivo USB (X3U3)
Questa interfaccia è prevista per il
collegamento di un PC per la
programmazione e la parametrizzazione. È
eseguita come boccola di forma B. È
compatibile con USB-2.0 (velocità di
trasmissione dati max. 3 MBit/s).

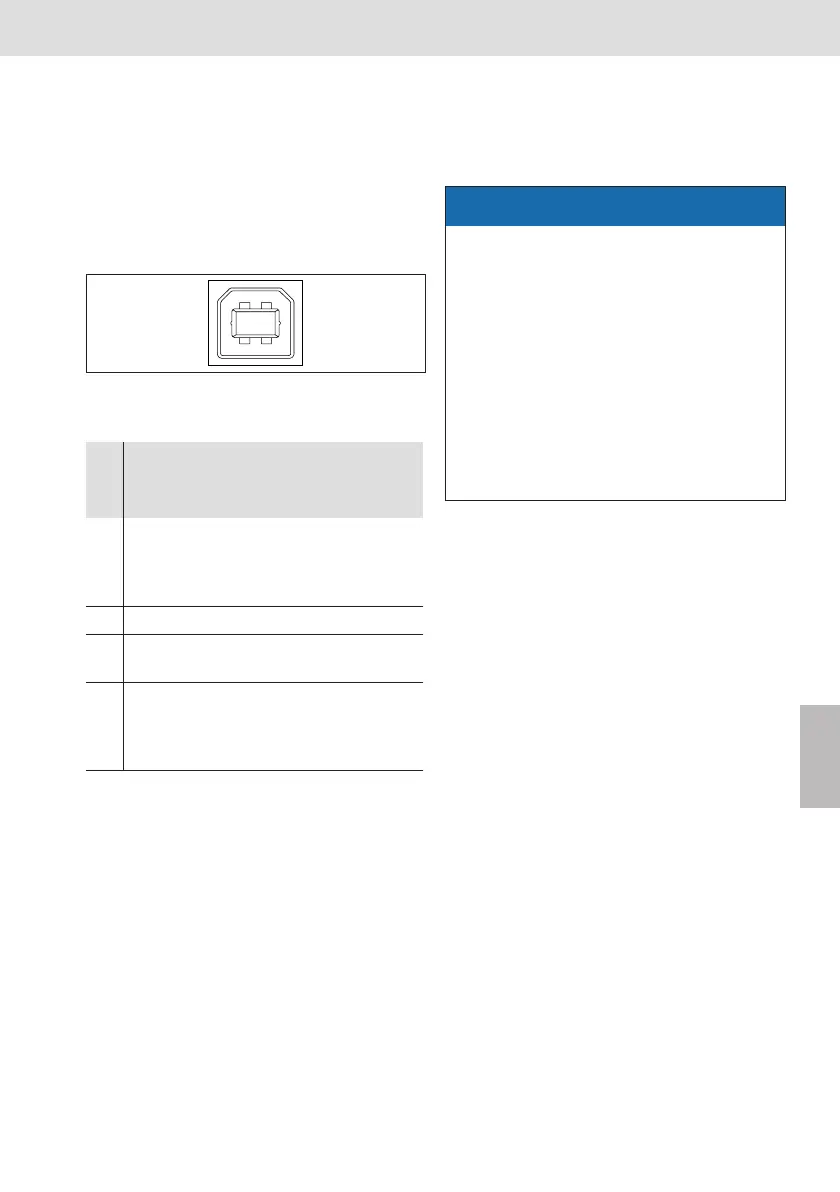

Fig. 7: Boccola USB, forma B
Slot per la memoria di massa (X6C1)
L'interfaccia è prevista per l'impiego della
memoria di massa CF350.
5 Trasporto e
stoccaggio
Durante lo stoccaggio e il trasporto rispettare
sempre le condizioni ambientali indicate nei
dati tecnici (ved. «Dati tecnici» a pagina 77).
Tab. 8: Assegnazione X3U3
Pin Segnale Descrizione/
Funzione
Ten-
sione/
corrente
1 USB_S_VBUS L'alimentazio-
ne a 5 V del
PC attiva l'in-
terfaccia
5V= /
0,5A
2 USB_S_Data– Invio dati USB
3 USB_S_Data+ Ricezione dati
USB
4 GND Potenziale di
riferimento
per tutte le
tensioni
Potenziale
PE
12
43
ATTENZIONE
Danni dovuti a montaggio
incompetente!
Danni ai collegamenti
y Impiegare esclusivamente la memoria di
massa di Rexroth.
y Inserire la memoria di massa CF350
con i contatti a innesto sul davanti
nell'unità di comunicazione KE350/
350G in modo che sia visibile l'etichetta
del prodotto con la scritta «Rexroth»
(lato anteriore della scheda).
