90/120 Bosch Rexroth AG KE350/KE350G IL | 3 609 929 B62/2009-02
Interface para dispositivos USB (X3U3)
Este interface está previsto para la conexión
de un PC de programación y
parametrización. Está ejecutado como
puerto en la forma constructiva B. Es
compatible con USB-2.0 (velocidad de
transferencia de datos máxima 3 MBit/s).

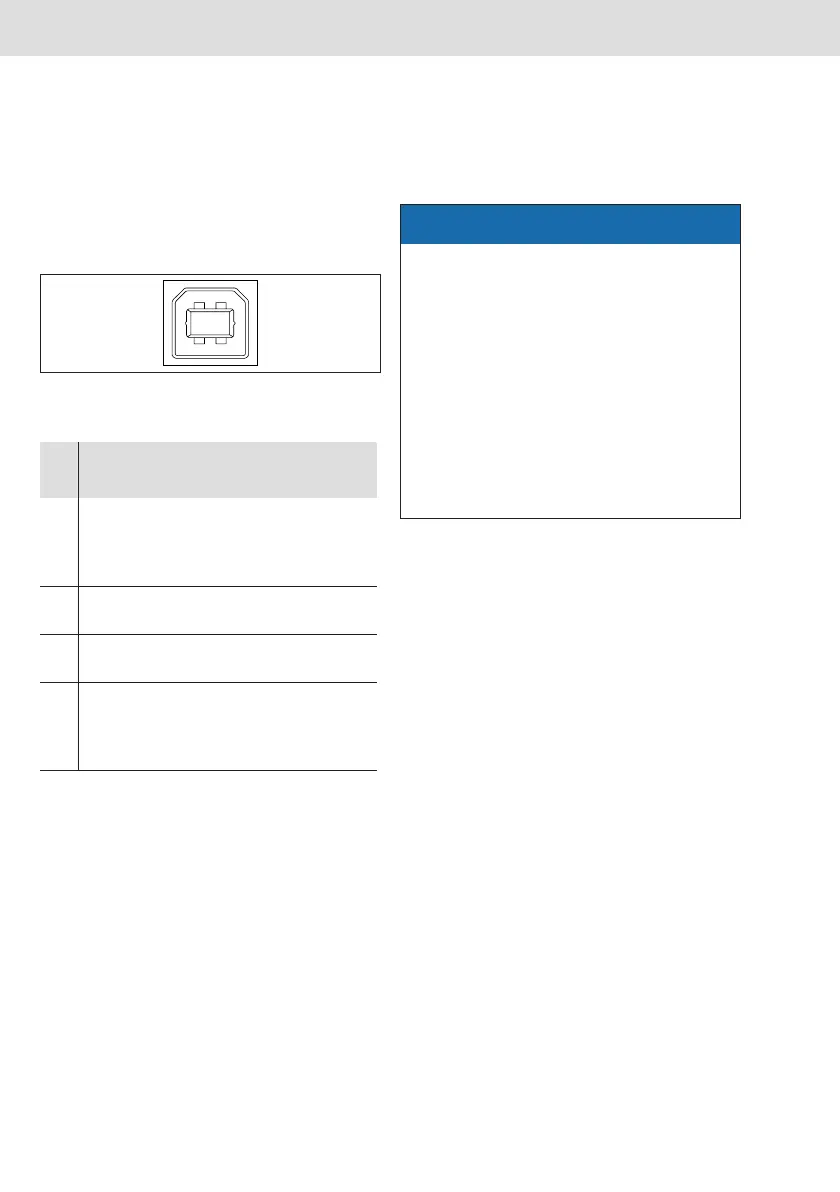

Fig. 7: Puerto USB, forma constructiva B
Ranura de inserción para memoria de
masas (X6C1)
El interface está previsto para la utilización de
la memoria de masas CF350.
5 Transporte y
almacenamiento
Durante el almacenamiento y el transporte
cumpla siempre las condiciones ambientales
indicadas en los datos técnicos (véase
“Datos técnicos” en la página 96).
Tab. 8: Ocupación X3U3
Pin Señal Descripción/
función
Tensión/
corriente
1
USB_S_VBUS
La alimenta-
ción de 5 V
del PC activa
el interface
5 V= /
0,5 A
2
USB_S_Data–
Enviar datos
USB
3
USB_S_Data+
Recibir datos
USB
4 GND Potencial de
referencia
para todas las
tensiones
Potencial
PE
12
43
ATENCIÓN
¡Daños por montaje inadecuado!
Daño de las conexiones
y Utilice exclusivamente memorias de ma-
sas de Rexroth.
y Inserte la memoria de masas CF350 en
la unidad de comunicación KE350/
KE350G con los contactos de conexión
hacia delante de manera que quede visi-
ble para usted la etiqueta del producto
con el rótulo “Rexroth” (lado delantero
de la tarjeta).
