Interface Ethernet X7E1
El interface está ejecutado como puerto
RJ45 de 8 polos (10/100 TBase T).

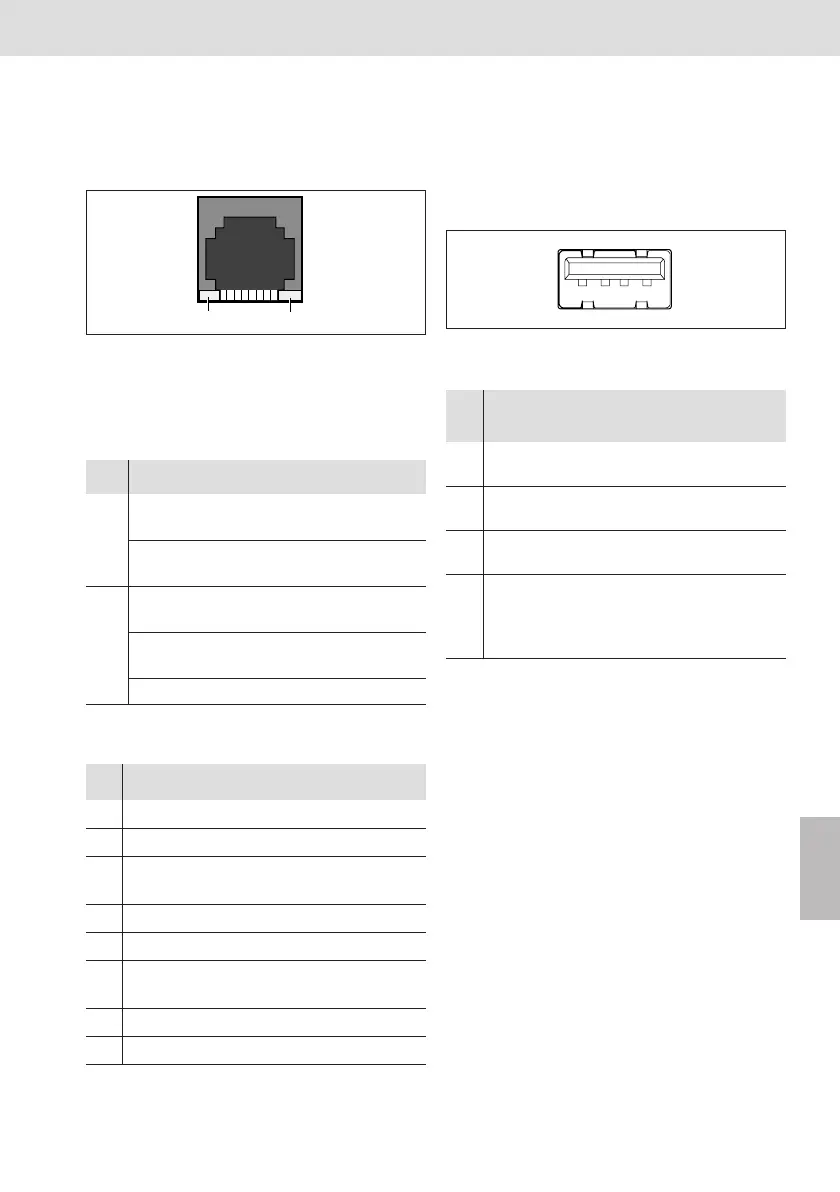

Fig. 5: Puerto RJ45, de 8 polos
1 LED amarillo
2 LED verde
La dirección MAC se encuentra en la placa
de características.
Interfaces host USB (X3U1, X3U2)
Estos interfaces están ejecutados como
puertos en la forma constructiva A. Cumplen
los requisitos según la especificación
USB 2.0.
Fig. 6: Puerto USB, forma constructiva
Tab. 5: Estados LED
LED Estado Indicación/descripción
1 amarillo Velocidad de transmisión
100 MBit/s
apagado Velocidad de transmisión
10 MBit/s
2 verde La conexión con la red está
activa
verde in-
termitente
Transmisión de datos en pro-
ceso
apagado No hay conexión a la red
Tab. 6: Ocupación X7E1
Pin Señal Descripción/función
1 Transmit + Cable de emisión de Ethernet
2 Transmit – Cable de emisión de Ethernet
3 Receive + Cable de recepción de Ether-
net
4NC
5NC
6 Receive – Cable de recepción de Ether-
net
7NC
8NC
1
2
Tab. 7: Ocupación X3U1, X3U2
Pin Señal Descripción/
función
Tensión/
corriente
1 VCC Alimentación de
5 V
5 V= /
0,5 A
2 USB_Data– Enviar datos
USB
3 USB_Data+ Recibir datos
USB
4 GND Potencial de re-
ferencia para to-
das las
tensiones
Potencial
PE
1234
