3.2. Calculation example:

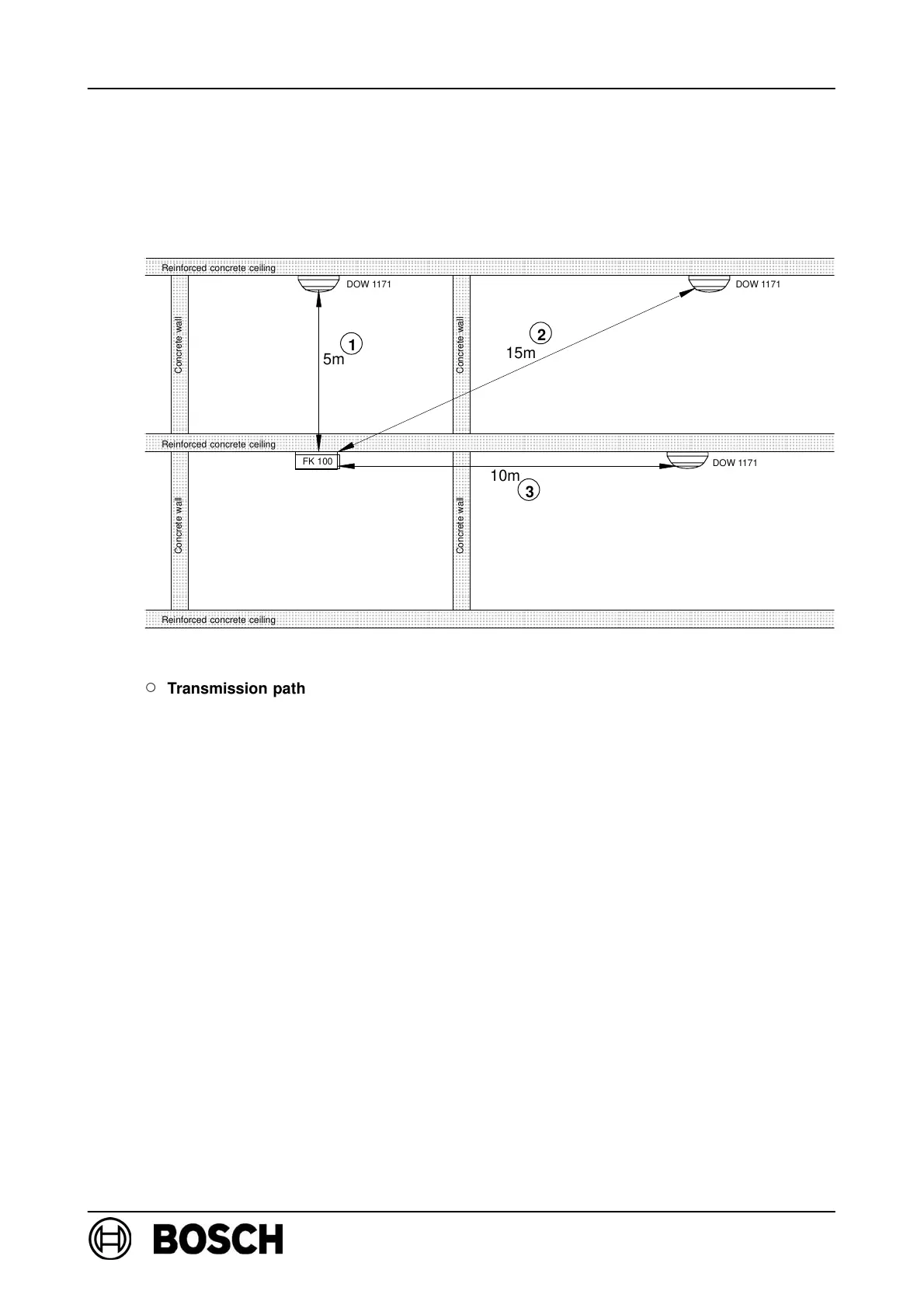

. RF expansion module FK 100 LSN is mounted under a reinforced concrete
ceiling, the partition walls are made from concrete
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
Ä
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄ
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
FK 100
DOW 1171 DOW 1171
DOW 1171
10m
5m
15m
1
2
3
Reinforced concrete ceiling
Reinforced concrete ceiling
Reinforced concrete ceiling
Concrete wall Concrete wall
Concrete wall Concrete wall
d Transmission path 1: 5m distance + reinforced concrete ceiling = 40dB + 30dB = 70dB
d Transmission path 2: 15m distance + reinforced concrete ceiling + concrete wall = 67dB + 30dB
+ 6dB = 103dB
d Transmission path 3: 10m distance + concrete wall = 57dB + 6dB = 63dB
________________________________________________________________________________________________________________________________
⇒ Transmission paths 1 and 3 can be operated (total attenuation < 90dB)
⇒ The detector for transmission path 2 can no longer be reached
(total attenuation 103dB > 90dB permissible total attenuation)
