Familiarisez-vous avec votre cloueur électrique pour le béton GNB18V-12

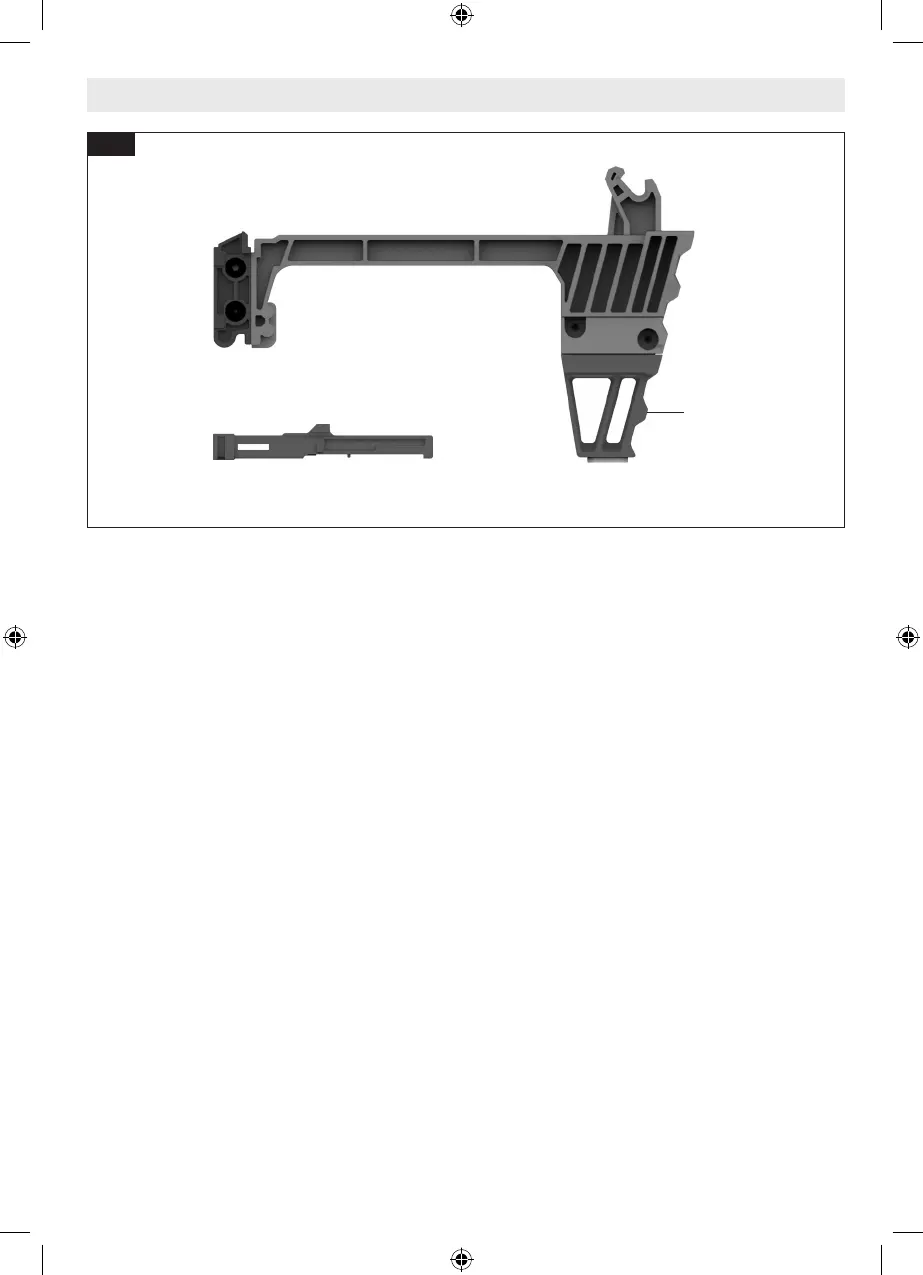

Fig. 2
14
15
1 Interface utilisateur
a Bouton de mise sous tension/hors
tension
b Indicateur d’état de fonctionnement
c Indicateur d’état de charge des piles
d Bouton de réinitialisation
2 Gâchette
3 Loquet de verrouillage de la gâchette
4 Poignée (surface de préhension isolée)
5 Chargeur assemblé
6 Curseur du chargeur
7 Bouton de curseur du chargeur
8 Embout avant assemblé
9 Bouton d’éjection de l’embout avant
10 Commutateur de réglage de la profondeur
11 Levier de relâchement du chargeur
12 Pied de support
13 Lampe de travail
14 Chargeur enfonçable d’un seul coup
15 Embout avant enfonçable d’un seul coup
(identifié par une bande blanche)
16 Crochet de suspension
17 Bloc-piles
18 Bouton d’éjection du bloc-piles
19 Capuchon supérieur
