40

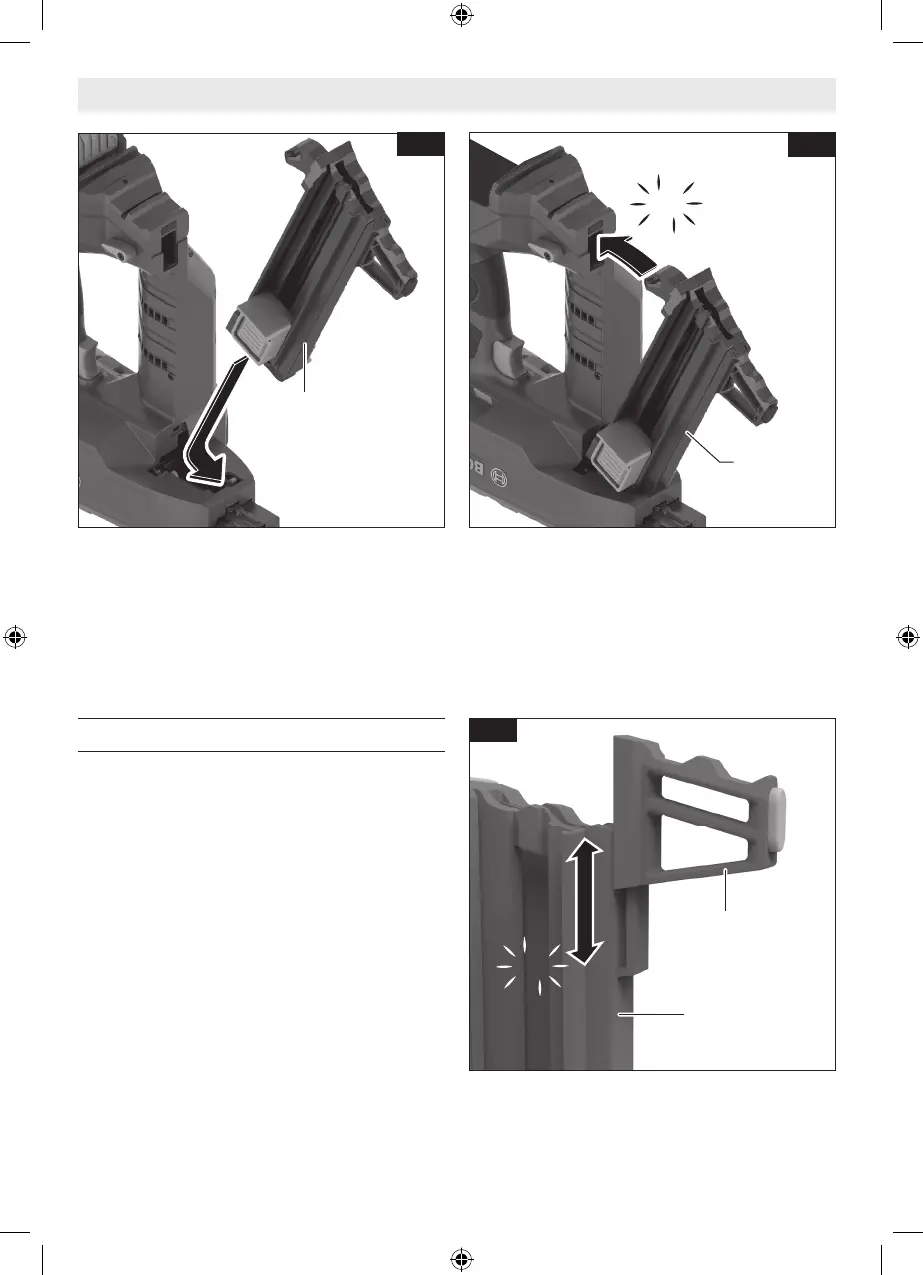

6. Installez le chargeur :
a. Insérez le chargeur 5, 14, comme indiqué à la Fig 7.
b. Verrouillez le chargeur 5, 14 en poussant le chargeur
contre le cloueur électrique (Fig 8). Le chargeur
est correctement installé lorsque vous entendez un
déclic.
Retrait et fixation du pied de support
(Fig. 2, 9)
Le pied de support aide l’embout avant à être perpendiculaire
à une surface plane.
Le pied de support peut être retiré pour permettre de tra-
vailler sur une surface irrégulière.
Pour le retirer, faites glisser le pied de support 12 hors de
l’extrémité du chargeur 5, 14. Pour le rattacher, faites glisser
le pied de support 12 sur l’extrémité du chargeur jusqu’à ce
qu’il s’enclenche en place (Fig. 9).
5
Click
Fig. 7
5
Fig. 8
Assemblage
12
5
Click
Fig. 9
