46
Consignes de fonctionnement

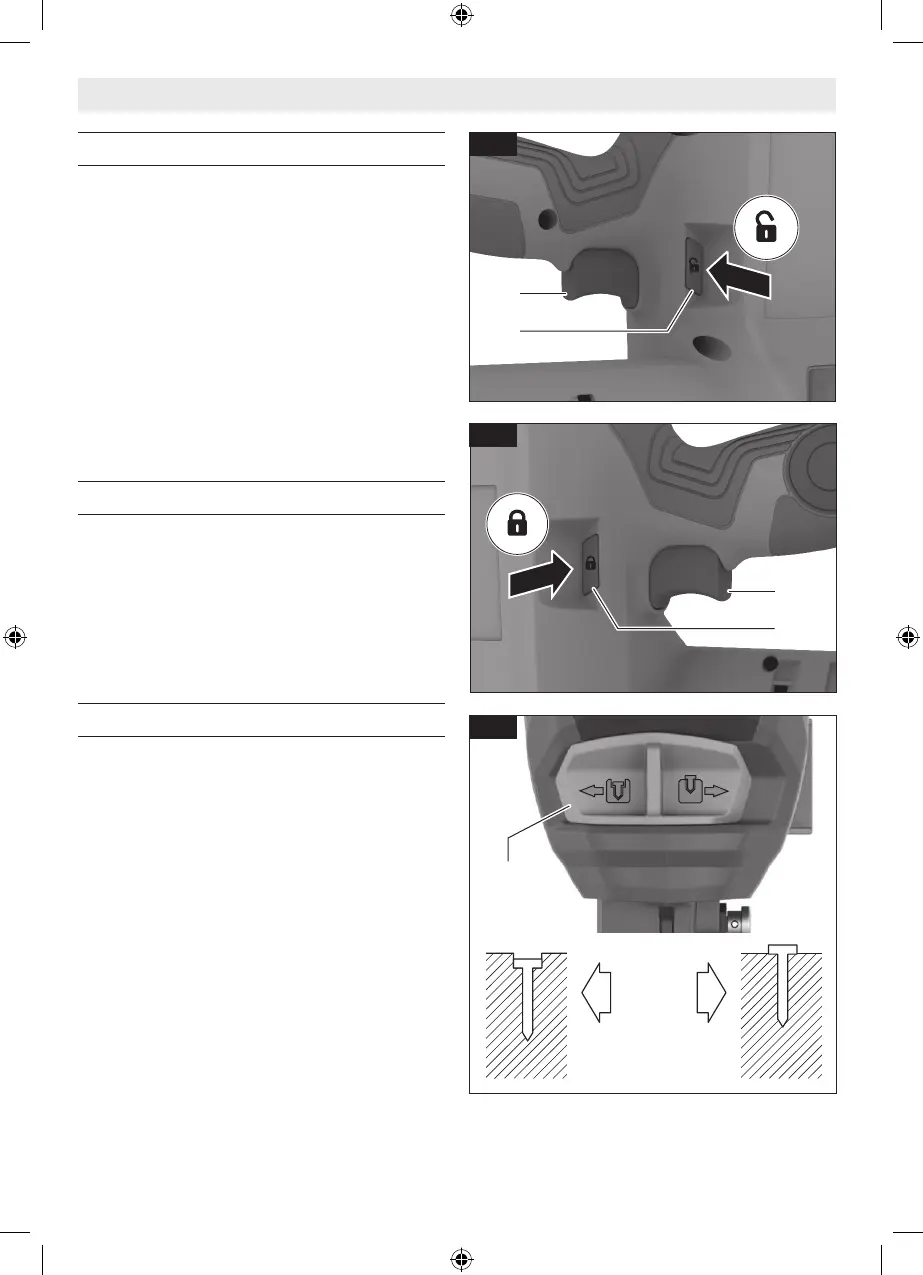

Loquet de verrouillage de la gâchette
(Fig. 16, 17)
Le dispositif de verrouillage de la gâchette 3 est conçu pour
empêcher l’activation involontaire de la gâchette.
Pour déverrouiller la gâchette :
Appuyez à fond sur le dispositif de verrouillage de la gâchette
3 du côté du symbole de déverrouillage pour déverrouiller la
gâchette 2 (Fig. 16).
Pour verrouiller la gâchette :
Relâchez la gâchette 2, et appuyez à fond sur le dispositif de
verrouillage de la gâchette 3 du côté du symbole de verrouillage
pour verrouiller la gâchette 2 (Fig. 17).
Lampe de travail
(Fig. 1)
Votre cloueur électrique est muni d’une lampe de travail à DEL
13 pour améliorer la visibilité lorsque vous utilisez le cloueur
électrique.
La DEL restera allumée pendant 10 secondes après que
l’interrupteur 2 aura été enfoncé.
Commutateur de réglage de la profondeur
(Fig. 18)
La profondeur à laquelle les éléments de fixation sont enfon-
cés dans la pièce à usiner peut être réglée à l’aide du com-
mutateur de réglage de la profondeur 10 situé à l’avant du
cloueur électrique.
Faites glisser le commutateur de réglage de la profond-
eur 10 vers la gauche pour augmenter la profondeur de
l’entraînement, comme illustré à la (Fig. 18).
Faites glisser le commutateur de réglage de la profondeur 10
vers la droite pour réduire la profondeur de l’entraînement,
comme illustré à la (Fig. 18).
2
3
10
2
3
Fig. 16
Fig. 17
Fig. 18
1605A001CD GNB18V-12 202301.indd 46 1/9/23 2:07 PM
