Assemblage

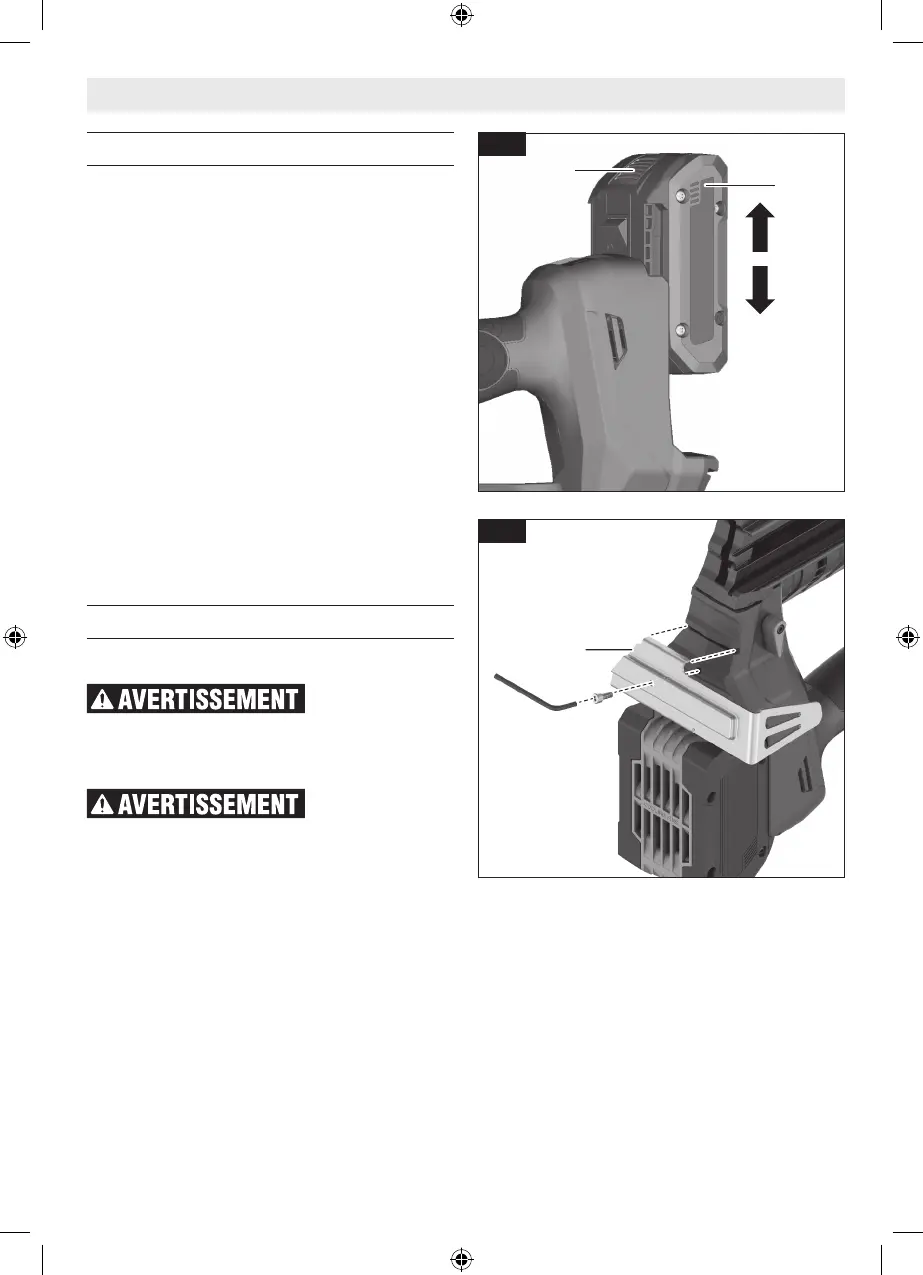

Insertion et retrait du bloc-piles
Pour insérer le bloc-piles
(Fig. 1, 10)
1. Réglez le verrou de gâchette 3 sur la position verrouillée.
2. Faites glisser le bloc-piles chargé 17 dans le bâti jusqu’à
ce que le bloc-piles se bloque en position.
Votre outil est muni d’un loquet de verrouillage secondaire
qui empêche le bloc-piles de se séparer complètement de la
poignée et de tomber au cas où il viendrait à se décrocher à
cause des vibrations.
Pour retirer le bloc-piles
(Fig. 10)
1. Appuyez sur le bouton de déclenchement du bloc-piles 18
et faites glisser le bloc-piles vers l’avant.
2. Appuyez une fois de plus sur le bouton de déclenchement
du bloc-piles 18 et faites glisser le bloc-piles jusqu’à ce
qu’il sorte complètement du bâti de l’outil.
Crochet de suspension
(Fig. 11)
N’utilisez pas le cro-
chet de suspension ou
son emplacement de montage pour attacher des câbles.
Le crochet de suspension et son emplacement de montage ne
sont pas destinés à supporter des charges de fixation.
N’utilisez pas le cro-
chet de suspension de
la scie s’il semble endommagé ou déformé. Un crochet de
suspension endommagé ou déformé peut entraîner une sus-
pension instable et la chute inattendue de l’outil, ce qui peut
causer des dommages matériels et des blessures corporelles.
Installez le crochet de suspension 16 à l’aide de la vis fournie
avec ce cloueur électrique dans le bas du cloueur électrique
(Fig. 11).
18
17
Fig. 10
16
Fig. 11
