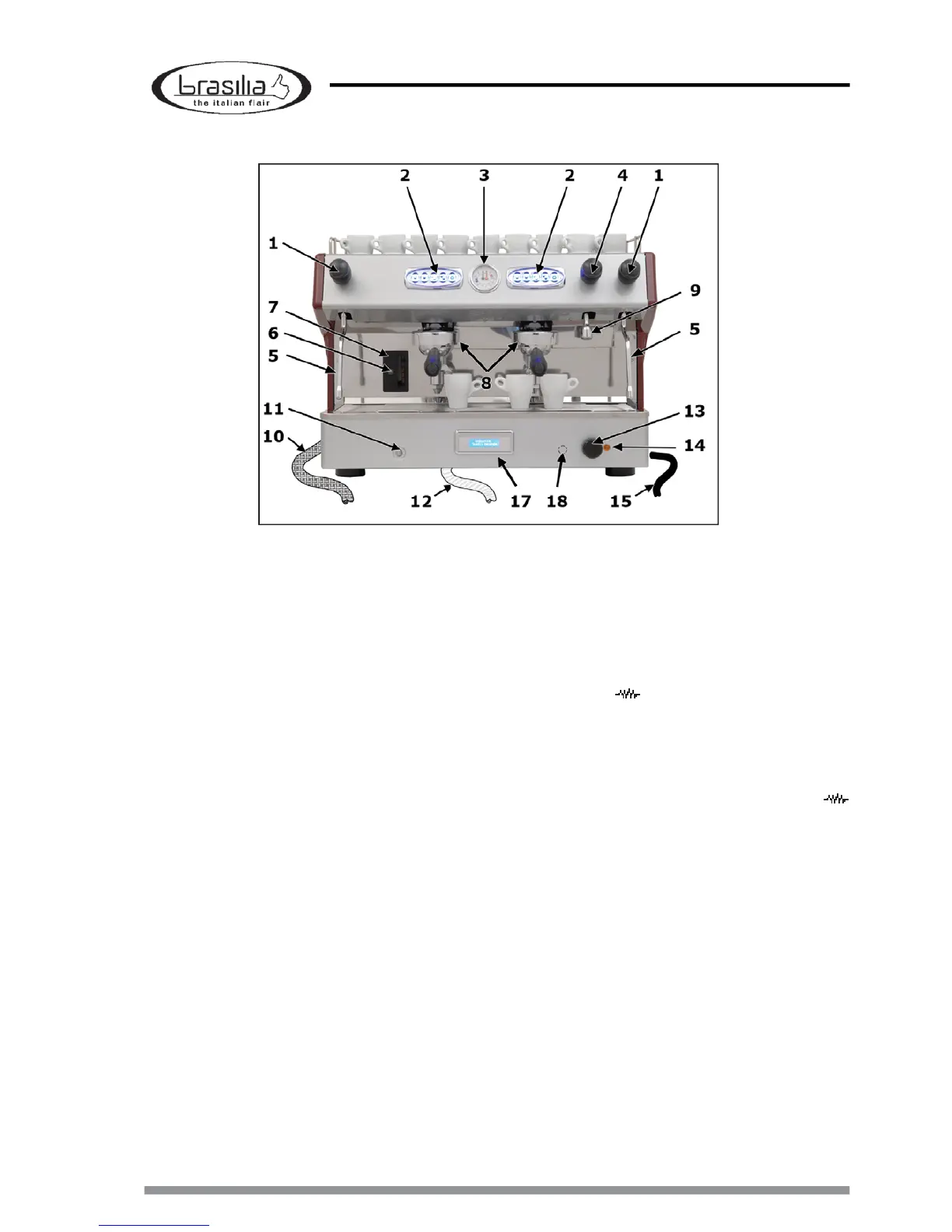

• DESCRIZIONE COMPONENTI
1 MANOPOLE RUBINETTO VAPORE: Per
L’avvio dell’erogazione di vapore.
2 PULSANTIERA (Versioni DIGIT): Per la
selezione delle bevande e la programma-
zione della macchina.
3 MANOMETRO: Nella parte superiore indi-
ca la pressione presente in caldaia (valore
corretto 1-1.3 bar). Nella parte inferiore
indica la pressione di esercizio della pompa
(valore corretto 8-9.5 bar).
4 MANOPOLA RUBINETTO ACQUA: Per
l’avvio dell’erogazione dell’acqua.
5 LANCIA VAPORE: Per l’erogazione di va-
pore.
6 SPIA CARICO ACQUA: Segnala il carico
della caldaia. Si illumina quando è in funzio-
ne il carico automatico/manuale dell’acqua;
a livello raggiunto si spegne.
7 INDICATORE LIVELLO ACQUA: Indica il
livello dell’acqua in caldaia.
8 GRUPPO CON PORTAFILTRO: Per l’ero-
gazione di caffè.
9 LANCIA ACQUA: Per l’erogazione di ac-
qua.
10 TUBO CARICO ACQUA: Per l’ingresso
dell’acqua nella macchina.
11 PULSATE CARICO ACQUA IN MANUA-
LE: Permette il carico dell’acqua in manuale
quando la scheda elettronica è guasta.
12 TUBO SCARICO: Per l’uscita dell’acqua
dalla vaschetta di scarico.
13 INTERRUTTORE GENERALE ON/OFF:
Posizione OFF: Nessuna alimentazione
(macchina spenta)
Posizione ON: Alimentazione ai compo-
nenti elettrici di funzionamento
Posizione
: Alimentazione resistenza
per riscaldamento caldaia; quando la resi-
stenza è in funzione la spia è illuminata.
14 SPIA RESISTENZE: Segnala l’accen-
sione delle resistenze e viene abilitata
dall’interruttore ON/OFF in posizione “
”. Si illumina quando la resistenza per il
riscaldamento dell’acqua è in funzione; al
raggiungimento della temperatura stabilita
dell’acqua si spegne.
15 CAVO ELETTRICO: Per collegare la
macchina alla rete elettrica.
OPTIONAL:
17 DISPLAY: Per la programmazione ed il
controllo di funzioni opzionali.
18 TASTO SCALDATAZZE: Abilita la resi-
stenza per il piano appoggiatazze.
