FRANÇAIS
33
1
2
6
3
4
5
10
11
12
13
15
17
18
19
20
16
8
9
7
14

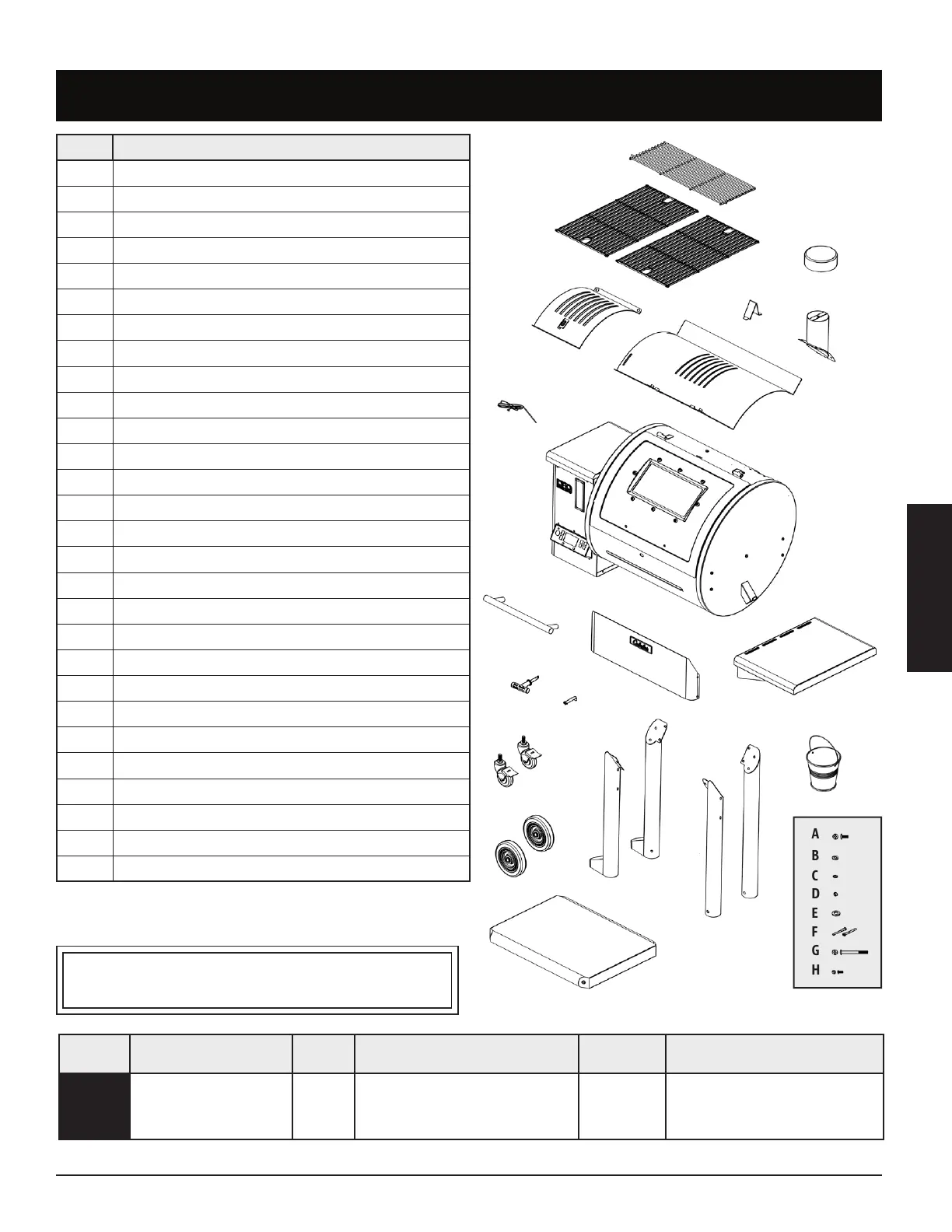

Partie# Description
1 Grille de cuisson supérieure en acier revêtu de porcelaine
2 Grilles de cuisson en fonte revêtue de porcelaine (x2)
3 Bouchon du couvercle
4 Capuchon de la cheminée
5 Sortie de la cheminée
6 Chaudière Glissière
7 Chaudière Planche principale
8 Sonde thermique (x1)
9 Baril principal / Assemblage de la trémie
10 Poignée du couvercle
11 Plaque d'appui
12 Tablette latérale
13 Poignée de la station à griller
14 Bras de la station à griller
15 Roulette verrouillable (x2)
16 Roue (x2)
17 Pied de support pour roulette verrouillable (x2)
18 Pied de support pour roue (x2)
19 Seau de graisse
20 Étagère Inférieure
A Vis (x18)
B Rondelle (x18)
C Rondelle de blocage (x18)
D Écrou (x2)
E Rondelle de roue (x4)
F Goupille de l'essieu des roues (x2)
G Vis (x4)
H Vis (x4)
REMARQUE : En raison du développement continu du produit, les pièces
peuvent être modifiées sans préavis. Contactez le service clientèle si des
pièces manquent lors de l'assemblage de l'appareil.
PB – EXIGENCES ÉLECTRIQUES
120V, 3.1AMP, 60HZ, 250W, FICHE À 3 BROCHES MISE À LA TERRE
171
172
181
182
'
241
1,285mm x 1,229mm x 645mm
/ 50.6” x 48.4 x 25.4”
65.5 kg
/ 144.4 lb
Principale - 3,238 cm / 502 sq. in.
Grille supérieure - 1,135 cm / 176 sq. in.
TOTAL - 4,373 cm / 678 sq. in.
82-260°C
/ 180-500°F
Cycles de démarrage et refroidissement
automatiques, sonde thermique
programmable, allumeur électrique
