Cabela's CB24ESC1 - Diagramme des Fils Électriques

FRANÇAIS
53
   

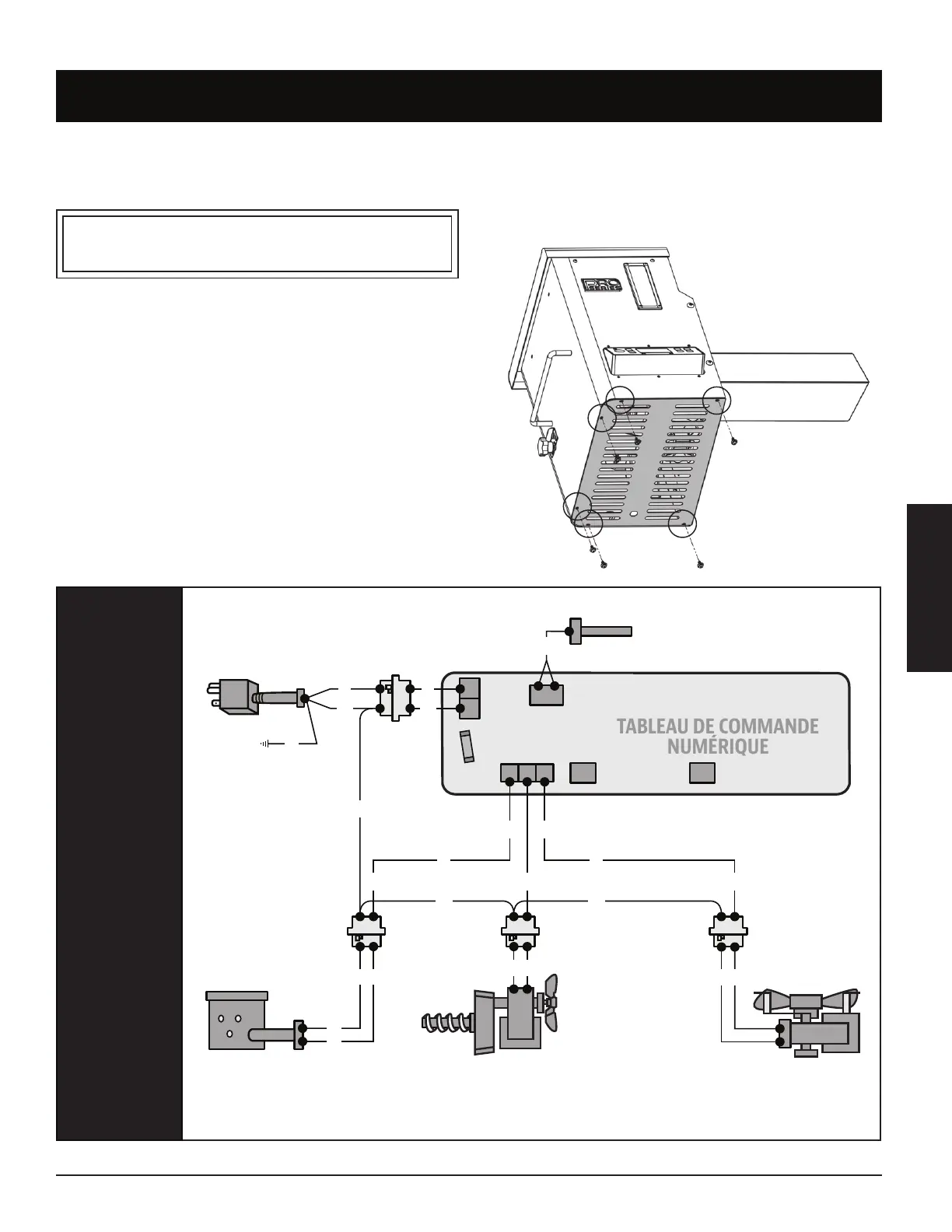

Le panneau de commande numérique est un matériel technologique hautement sophistiqué et de grande valeur. Pour une
protection contre les surtensions et les courts-circuits électriques, consultez le schéma de fil ci-dessous pour vous assurer que
votre source d'alimentation est suffisante pour le fonctionnement de l'appareil.
EXIGENCES ÉLECTRIQUES
120V, 3.1AMP, 60HZ, 250W, FICHE À 3 BROCHES MISE À LA TERRE
REMARQUE : Les composants électriques, passés par les tests de sécurité
des produits et les services de certification, sont conformes avec une
tolérance de test de ± 5 à 10%.
PANNEAU D'ACCÈS DE LA TRÉMIE
LOCALISEZ ET ENLEVEZ LES SIX VIS
SITUÉES EN DESSOUS DE LA TRÉMIE
POUR ACCÉDER AUX COMPOSANTES
ÉLECTRIQUES
INDICE DE
CONSOMMATION
DE CARBURANT:
1.12 KG/H
(2.48 LB/H)
ÉVALUATION
ÉLECTRIQUE:
250W, 3.1A, 120V
INDICE
W : BLANC
Y : JAUNE
P : MAUVE
R : ROUGE
K : NOIR
G : VERT
P
P
R
Y
Y
YP
K
K
W
G
W
W
W
R R
WW
W
W
YY
K
W
ENSEMBLE D’ALLUMAGE / HD
CARTOUCHE CHAUFFANTE
200W, 120V, 2.6 AMP
0.375” X 5.000”
BURN POT
VENTILATEUR DE
TIRAGE
120V, 50/60HZ,
0.1 AMP, 1 PHASE
CORDON D'ALIMENTATION
MIS À LA TERRE
VW-1, 105°C/221°F,
18-3 STANDARD CSA
MOTEUR ET SYSTÈME DE
DISTRIBUTION À LA TARIÈRE
120V, 50/60HZ,
0.22 AMP, 2 RPM MOTEUR
TERRE
SONDE DU GRIL
TEMPERATURE PROBE
SPADE CONNECTORS
FUSIBLE RAPIDE
5 AMPÈRES
TABLEAU DE COMMANDE
NUMÉRIQUE
