2.

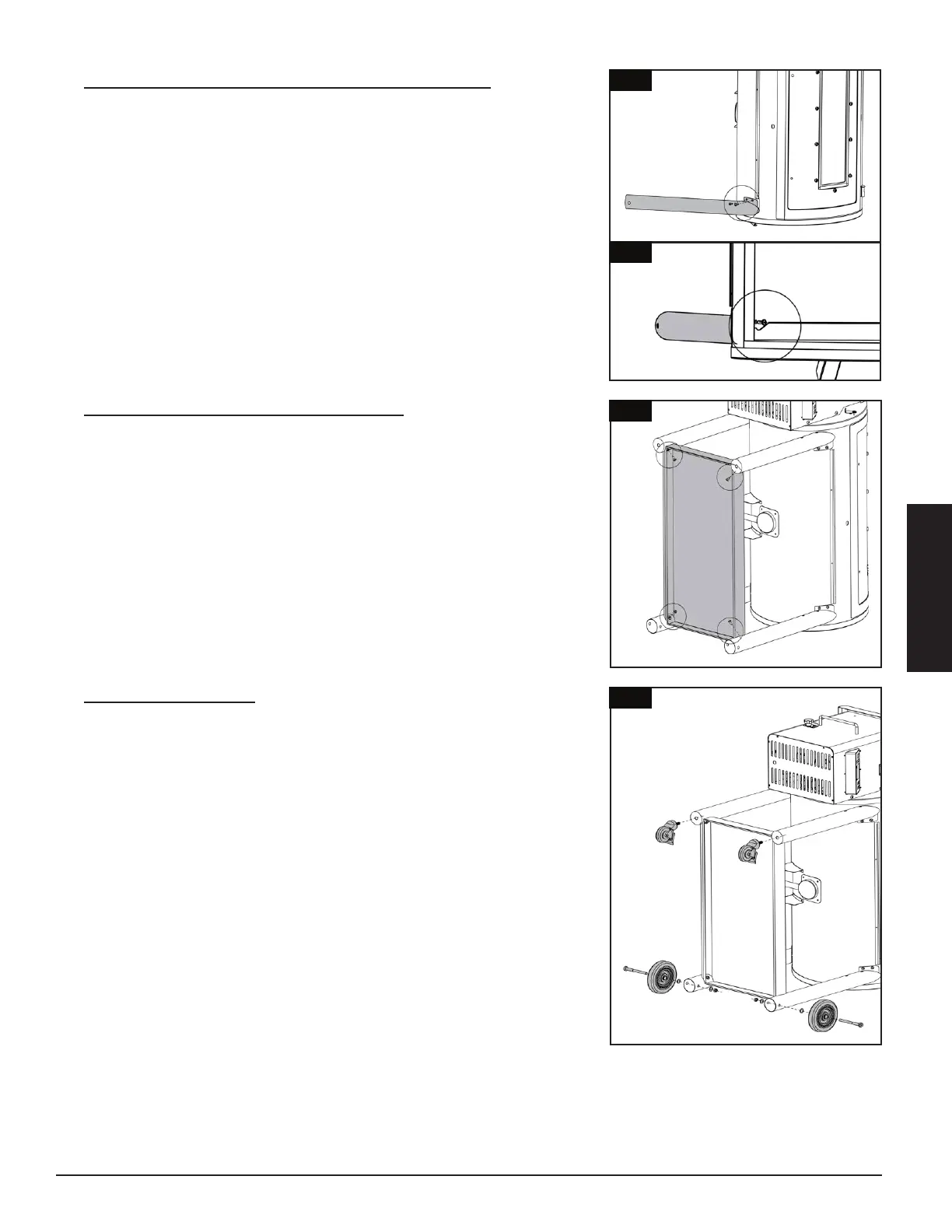

Pièces nécessaires :
2 x Pied de support pour roue
(#18)
6 x Vis
(#A)
6 x Rondelle de blocage
(#C)
6 x Rondelle
(#B)
Installation :
• Montez un pied de support pour roue sur le baril principal (le plus près
du plancher/du carton). Installez deux rondelles, rondelles de blocage
et les vis de l'extérieur du baril principal, vers l'intérieur. Référez-vous
à l'illustration 2A. Installez une rondelle, une rondelle de blocage et la
vis de l'intérieur du baril principal, vers l'extérieur, sur le même pied de
support. Référez-vous à l'illustration 2.
• Répétez cette étape pour l'autre pied de support pour roue.
3. '
Pièces nécessaires :
1 x Étagère Inférieure
(#20)
4 x Vis
(#A)
4 x Rondelle de blocage
(#C)
4 x Rondelle
(#B)
Installation :
• Fixez l'étagère inférieure à l'aide d'une rondelle, d'une rondelle de
blocage et d'une vis sur chacun des quatre pieds de support.
IMPORTANT : La surface plate de l'étagère inférieure devrait faire
face au baril principal. Prenez soin de ne pas installer l'étagère
inférieure à l'envers.
4.
Pièces nécessaires :
2 x Roulette verrouillable
(#15)
2 x Roue
(#16)
2 x Goupille de l'essieu des roues
(#F)
4 x Rondelle de roue
(#E)
2 x Écrou
(#D)
Installation :
• Installez l'une des roulettes verrouillables pré-filetés dans le bas d'un
pied de support en la serrant à la main dans le trou. Vérifiez que la
roulette verrouillable est bien insérée complètement. Continuez à
installer l'autre roulette verrouillable à l'autre pied de support restant.
IMPORTANT : Verrouillez les roulettes avant de soulever le gril en
position verticale.
• Fixez la roue au pied de support en insérant la goupille de l'essieu des
roues à travers la roue, la rondelle de l'essieu des roues, puis insérez
à travers le pied de support. Fixez la goupille de l'essieu des roues en
ajoutant une autre rondelle de l'essieu des roues, puis en plaçant l'écrou
de l'essieu des roues. Suivez les mêmes instructions pour l'installation de
l'autre roue au dernier pied de support.
REMARQUE : Une fois toutes les roues assemblées, les deux roulettes
3
4
2
2
