FRANÇAIS
54

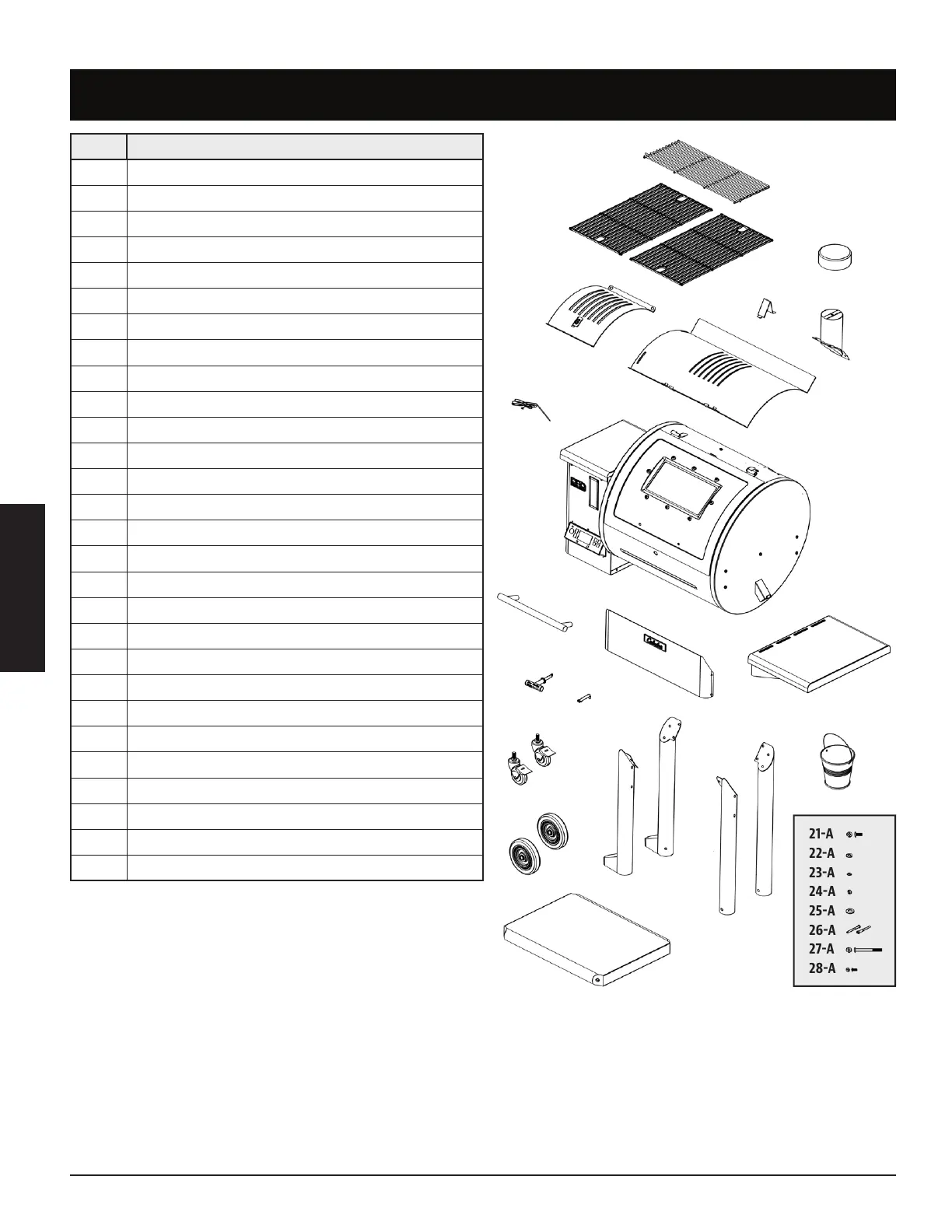

Partie# Description
1 Grille de cuisson supérieure en acier revêtu de porcelaine
2 Grilles de cuisson en fonte revêtue de porcelaine (x2)
3 Bouchon du couvercle
4 Capuchon de la cheminée
5 Sortie de la cheminée
6 Chaudière Glissière
7 Chaudière Planche principale
8 Sonde thermique (x1)
9 Baril principal / Assemblage de la trémie
10 Poignée du couvercle
11 Plaque d'appui
12 Tablette latérale
13 Poignée de la station à griller
14 Bras de la station à griller
15 Roulette verrouillable (x2)
16 Roue (x2)
17 Pied de support pour roulette verrouillable (x2)
18 Pied de support pour roue (x2)
19 Seau de graisse
20 Étagère Inférieure
21 Vis (x18)
22 Rondelle (x18)
23 Rondelle de blocage (x18)
24 Écrou (x2)
25 Rondelle de roue (x4)
26 Goupille de l'essieu des roues (x2)
27 Screw (x4)
28 Screw (x4)
REMARQUE : En raison du développement continu du produit, les pièces
peuvent être modifiées sans préavis.
1
2
6
3
4
5
10
11
12
13
15
17
18
19
20
16
8
9
7
14
171
172
181
182
23
25
27
22
21
24
26
28
