7

Gerätevorderseite / Anschlüsse
1
2
3
4
5
6
8
7
9
10

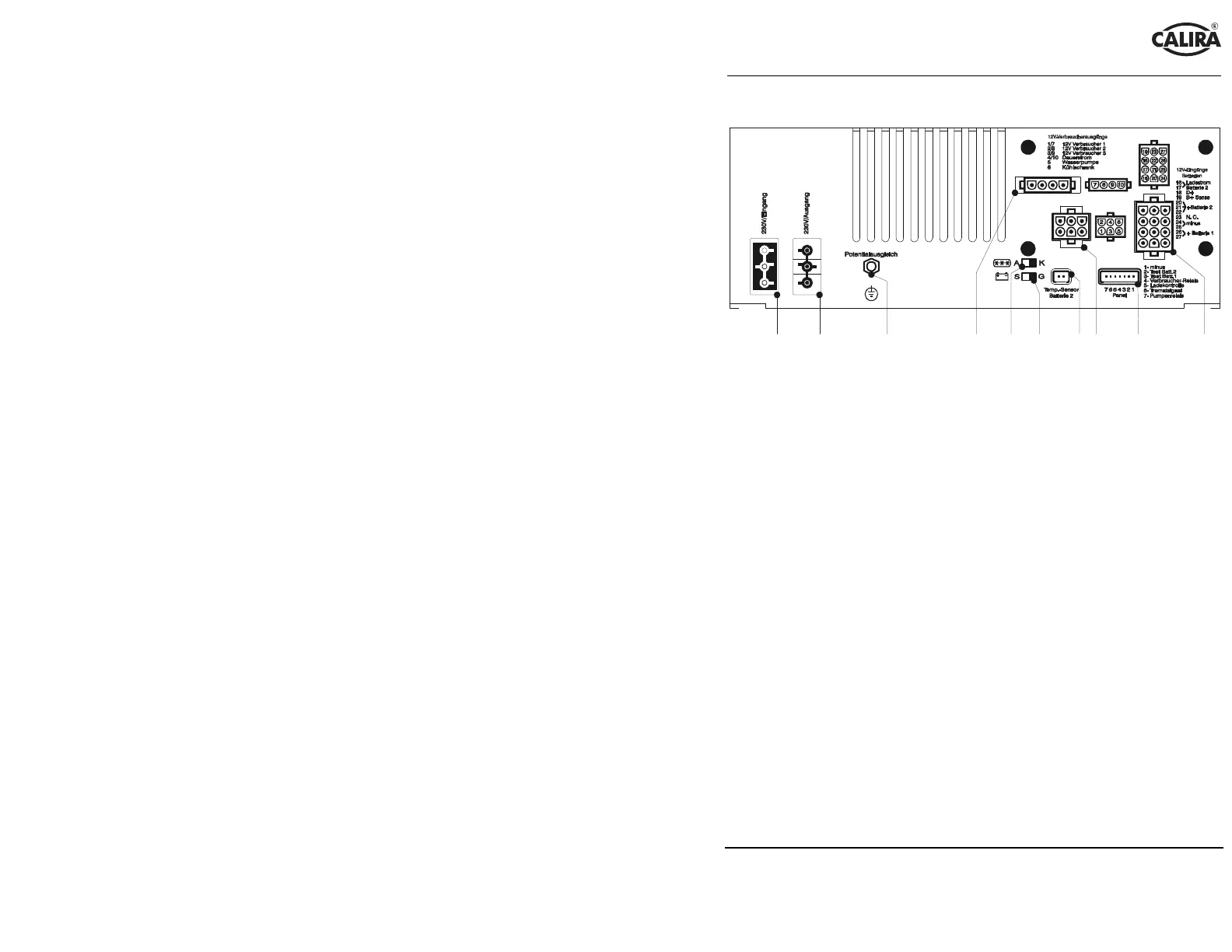

Bild 4: Gerätevorderseite / Anschlüsse
1 230 Volt Eingang 6 Umschalter AGM / Gelbatterie -
Flüssigelektrolytbatterie
2 230 Volt Ausgang 7 Anschluss für Temperaturfühler
3 Potentialausgleich 8 12 Volt Ausgang Verbraucher
4 12 Volt Ausgang Verbraucher 9 Anschluss Bord Control
5 Umschalter Kühlschrank
Absorber - Kompressor
10 12 Volt Eingang von den Batterien
Weitere Einzelheiten, siehe auch Abschnitt Anschluss!
12 Volt Ausgänge
Verbraucher
Die Ausgänge zu den Verbrauchern (Bild 4, Pos. 4 und 8, Kontakt 1 bis 3 und
7 bis 9) führen nur dann +12 Volt, wenn das Verbraucher-Relais durchgeschal-
tet hat. Das Verbraucher-Relais schaltet erst durch, wenn +12 Volt Steuerspan-
nung am Kontakt Nr. 4 des 7-poligen Steckers anliegt. Die Verbraucherstrom-
kreise 1 / 7 und 2 / 8 sind mit je einer 10 A Sicherung, die Verbraucherstrom-
kreise 3 / 9 sind mit einer 15 A Sicherung abgesichert.
