Raccordement du connecteur multibroches à 12 pôles

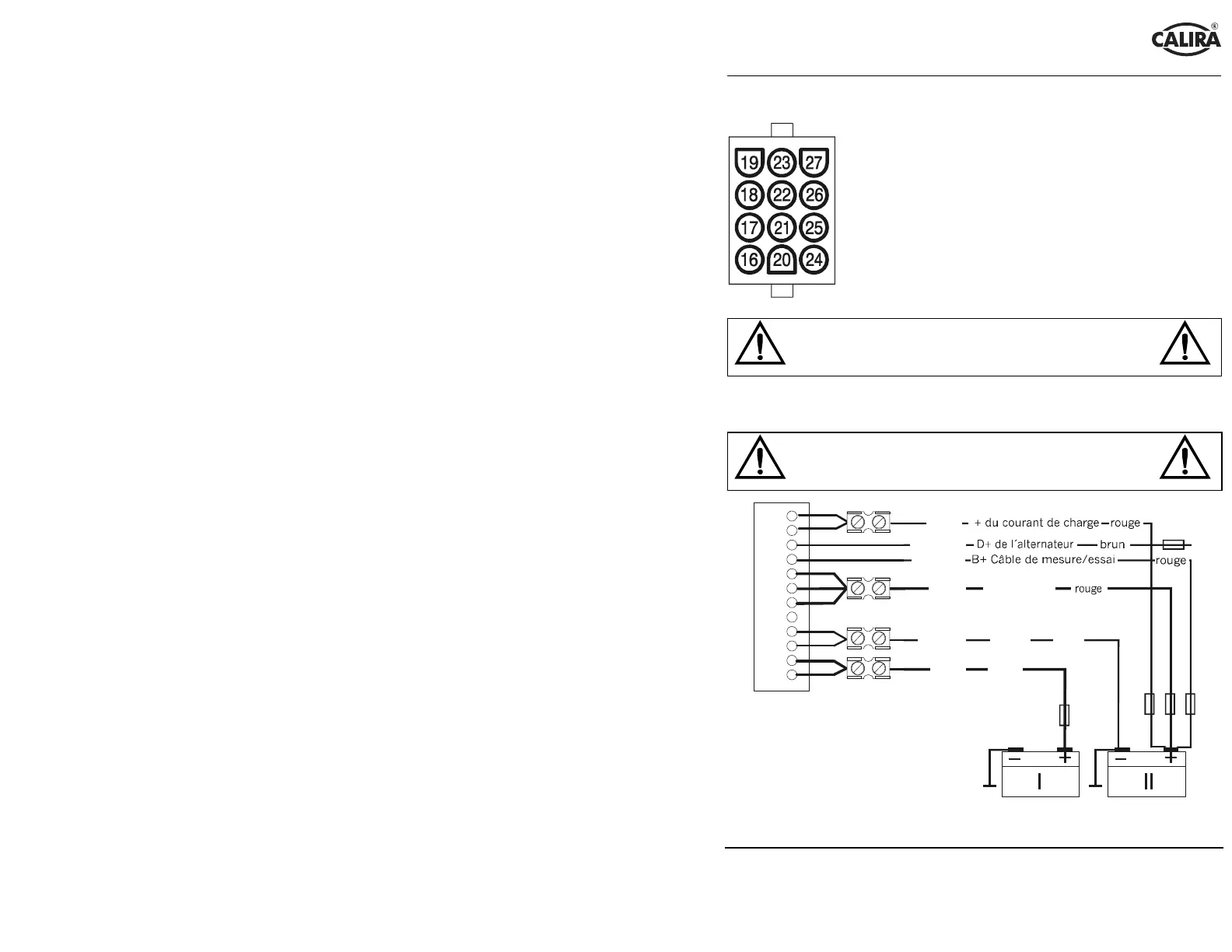

L’illustration (figure 13) montre les contacts mis à disposition
sur le connecteur multibroches à 12 pôles. Raccordez le
connecteur à 12 pôles à la batterie de démarrage et à la batte-
rie d’alimentation, comme indiqué sur le schéma de raccor-
dement. Veillez à ce que les broches de contact s’enclenchent
bien dans le connecteur multibroches ! Des broches de
contact qui ne tiennent pas peuvent provoquer des fonction-
nements défectueux ou des courts-circuits. Les fusibles ser-
vent exclusivement à protéger les lignes. Installez les fusibles
à proximité des pôles plus des batteries.
Figure 13: connecteur à 12 pôles
7#'
89*:'2

Enfichez le connecteur à 12 pôles sur le branchement prévu de l’appareil (fi-
gure 10, pos. 4).
*38*93
*;*
16
17
18
19
20
21
22
23
24
25
26
27
2A
2A 40A 25A
40A
6mm
2
alimentation
6mm
2
rouge
0,75mm
2
0,75mm
2
4mm
2
4mm
2
moins
blue
Batterie 12V
(alimentation)
Batterie 12V
(démarrage)
