Partie supérieure de l’appareil et fusibles
Coupe-circuit automatique
230 Volt
Detail A
Detail B

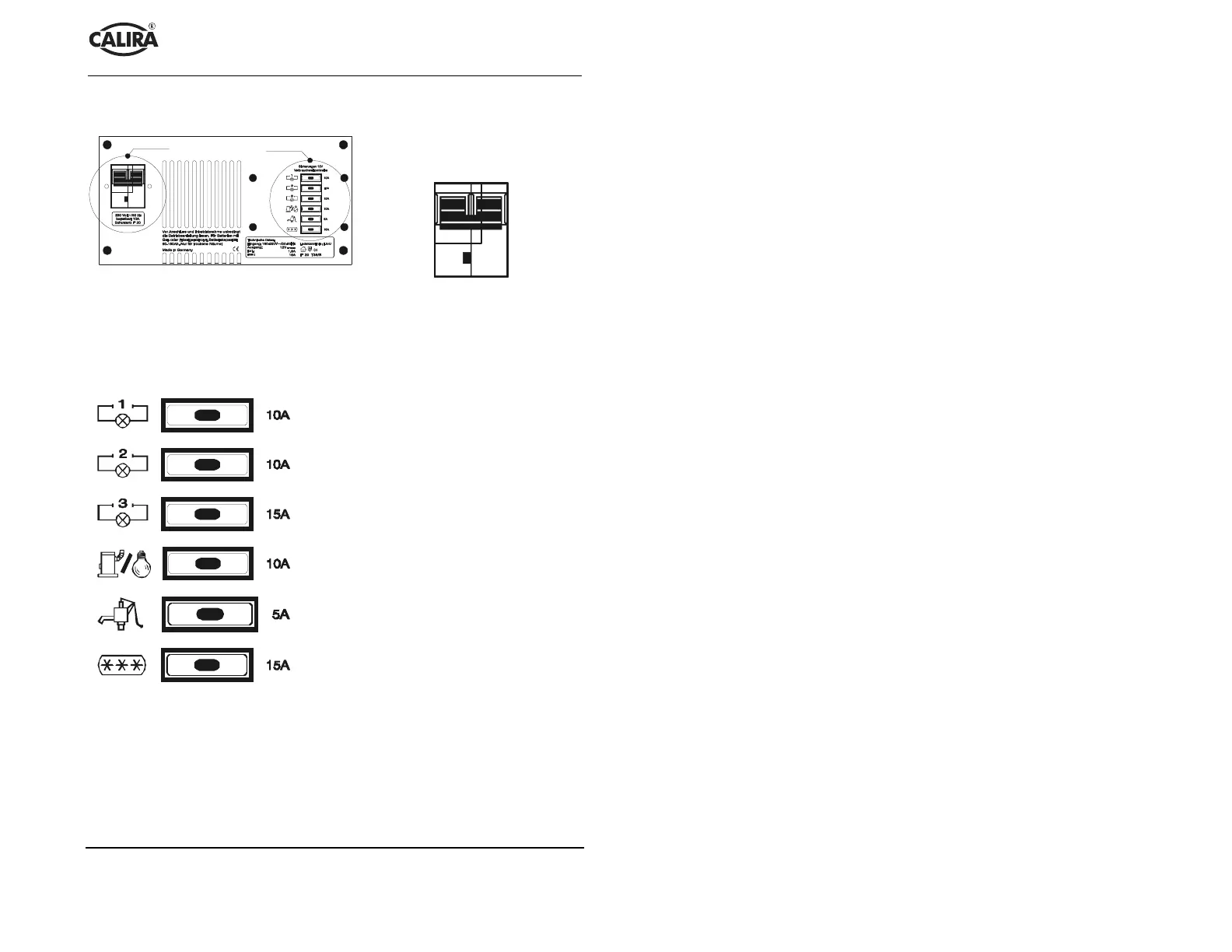

Figure 1 : Partie supérieure de l’appareil Figure 2 : Détail A
Fusibles 12V circuits de
consommateurs
Fusibles plats
Circuits consommateurs 12 volt
Circuit consommateur 1 10 A
Circuit consommateur 2 10 A
Circuit consommateur 3 15 A
Circuit de courant permanent
(chauffage / lumière immédiate)
10 A
Circuit de la pompe à eau 5 A
Circuit du réfrigérateur 15 A
Figure 3 : Detail B
