Raccordement au réseau
35
5230
6*333
Établissez la compensation de potentiel (figure 4, pos. 3) entre l’appareil et le
camping-car ou la caravane. Utilisez pour cela un câble vert / jaune, avec une
section minimale de 4 mm². La compensation de potentiel ne remplace pas le
conducteur de protection présent sur la connexion au réseau.
Compensation de potentiel
jaune/ vert, min. 4mm²
Relier en liaison conducdrice avec
le camping-car ou la caravane

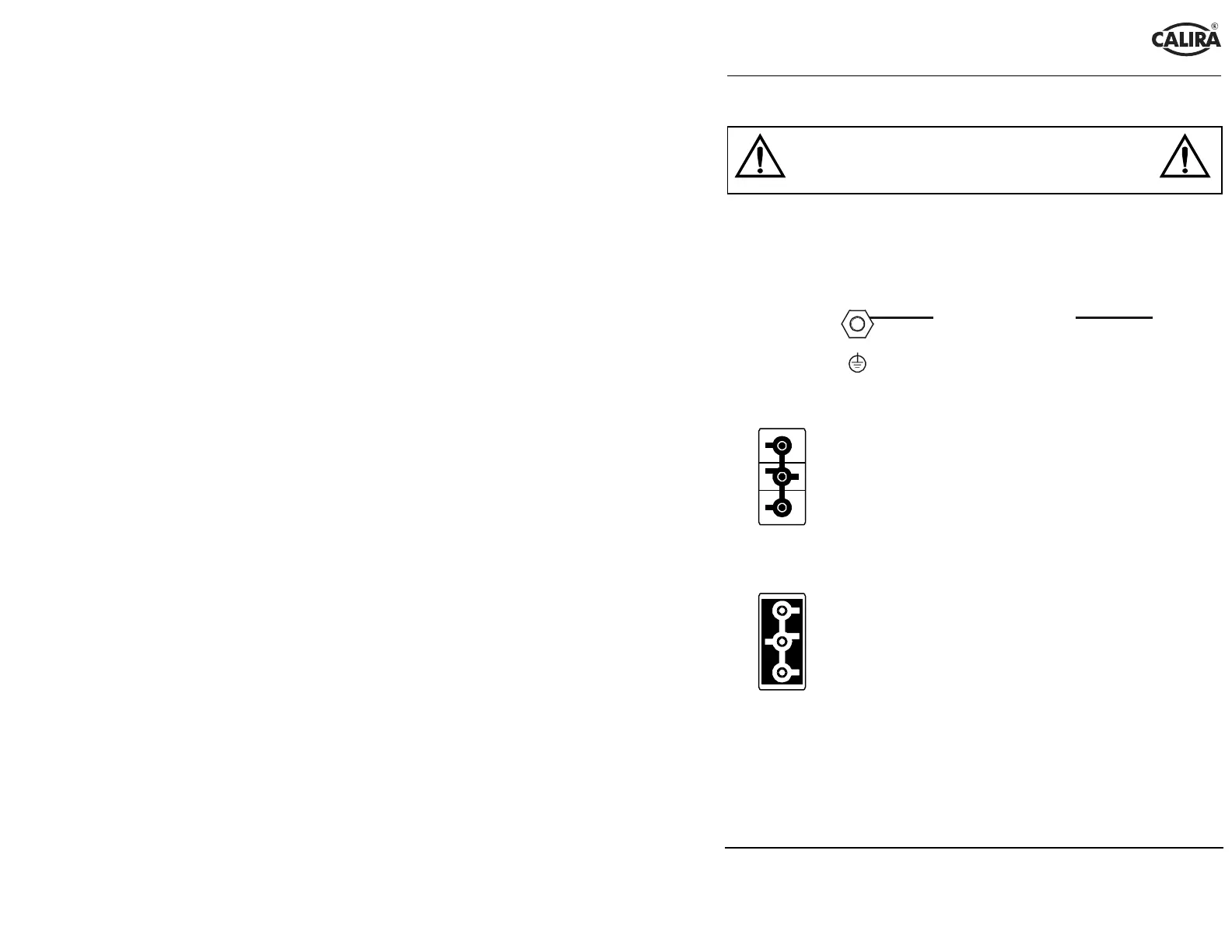

Figure 17 : Connexion au réseau / Compensation de potentiel
Figure 18 :
Sortie 230 V
Raccordez la sortie 230
volts (figure 4, pos. 2) de
l’alimentation électrique au réseau de distribution de
votre
camping-car ou de votre caravane. Mise à la terre de protec-
tion avec le conducteur vert / jaune ! Le coupe-circuit auto-
matique 230
Volts de l’alimentation électrique sert de fusible
réseau et il est directement raccordé, côté entrée, à la prise
d’alimentation de courant de votre camping-
car ou de votre
caravane.
Figure 19 :
Entrée 230 V
Vérifiez si tous les raccordements sont bien fixés. En dernier
lieu, établissez la connexion au réseau par l’intermédiaire du
connecteur à douille du câble secte
ur (figure 4, pos. 1). La
douille sur l’appareil est équipée d’un dispositif de verrouil-
lage. Veillez à ce que, lors du raccordement du connecteur, le
dispositif de verrouillage soit bien encliqueté. Pour retirer le
connecteur, il faut libérer le disposit
if de verrouillage en
soulevant légèrement la bride.
