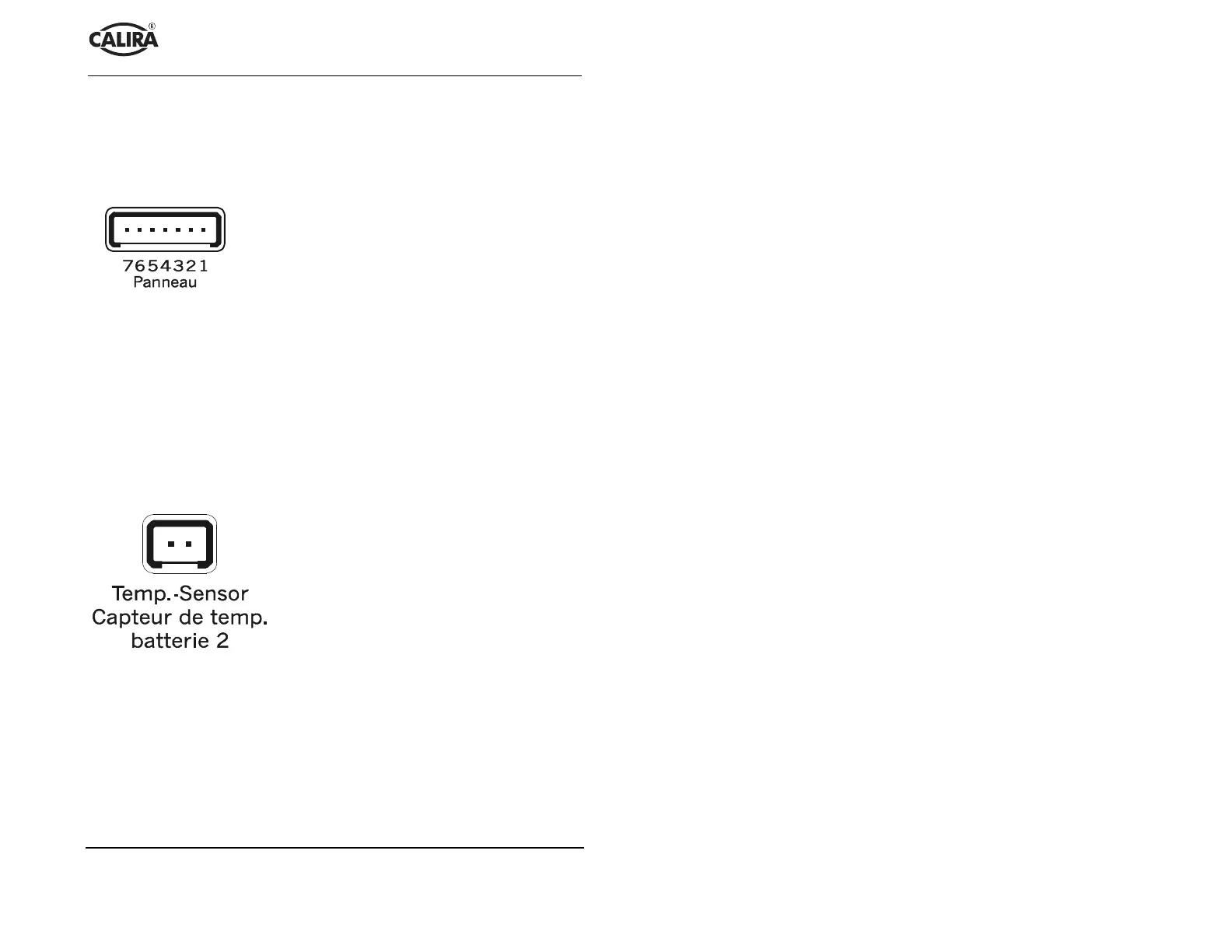

Figure 14 : Schéma de raccordement du connecteur multibroches à 12 pôles
Raccordement au tableau de commande
Raccordez le ble ruban plat à 7 pôles à votre tableau de commande. Vous
trouverez l’affectation des contacts sur le relevé ci-dessous.
Contact 1
Contact 2
Contact 3
Contact 4
Contact 5
Raccordement négatif
Raccordement positif test pour batterie 2
Raccordement positif test pour batterie 1
Raccordement de commande des relais
consommateurs
Sortie pour contrôle de charge
Figure 15 :
Connecteur à 7 pôles
Contact 6
Contact 7
Sortie pour signal Tremat
Raccordement pour relais de pompes
Enfichez le câble ruban plat à 7 les sur le branchement prévu de l’appareil
(figure 4, pos. 9). Le câble ruban plat ne peut être introduit qu’en position
correcte, sur le bon connecteur. Vous ne devez pas forcer pour l’enficher.
Raccordement du capteur de température
Si vous utilisez un capteur de température pour la
batterie 2, enfichez le câble de ce capteur de tem-
pérature au raccordement ad hoc (figure 4, pos. 7)
de l’appareil (raccordement à 2 pôles).
Figure 16 : Capteur de tempéra-
ture
