Face avant de l’appareil / Raccords
1
2
3
4
5
6
8
7
9
10

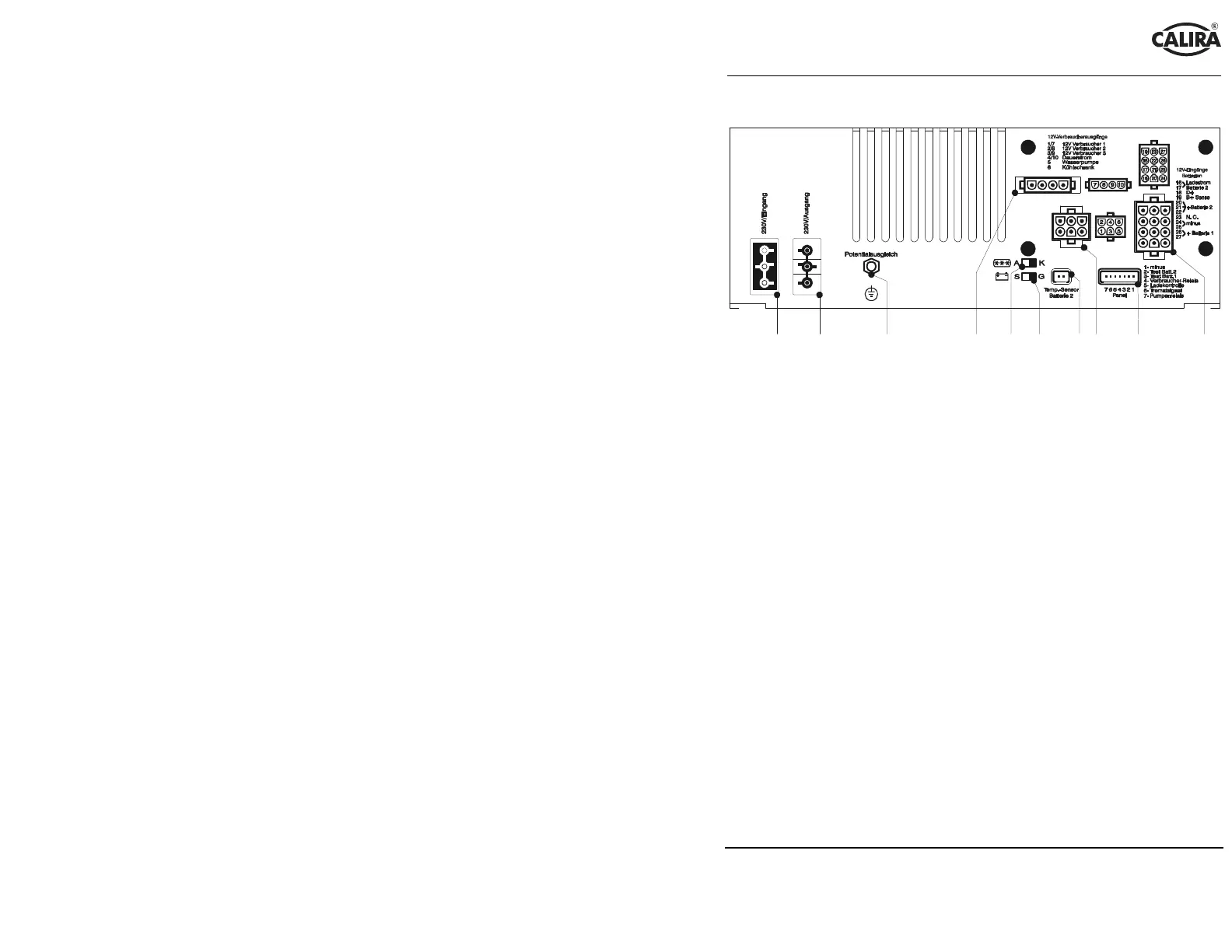

Figure 4 : Face avant de l’appareil / Raccords
1 Entrée 230 volts 6 Commutateur batterie AGM /
batterie à gel - batterie à électro-
lyte liquide
2 Sortie 230 Volt 7 Raccordement pour le capteur de
température
3 Compensation de potentiel 8 Sortie 12 volt consommateur
4 Sortie 12 volt consommateur 9 Raccordement Bord Control
5 Commutateur réfrigérateur
absorbeur - compresseur
10 Entrée 12 volts des batteries
Pour de plus amples détails, voir également le point Raccordement !
Sorties 12 Volts
Utilisateurs
Les sorties à destination des consommateurs (figure 4, pos. 4 et 8, contacts 1 à
3 et 7 à 9) ne fournissent la tension +12 volts que lorsque le relais utilisateur a
commuté. Le relais utilisateur ne commute que lorsque la tension de com-
mande +12 volts est appliquée sur le contact n° 4 du connecteur à 7 pôles. Les
circuits consommateurs 1 / 7 et 2 / 8 sont protégés chacun par un fusible de 10
A et les circuits consommateurs 3 / 9 le sont par un fusible de 15 A.
