Raccordement du connecteur multibroches à 4 pôles

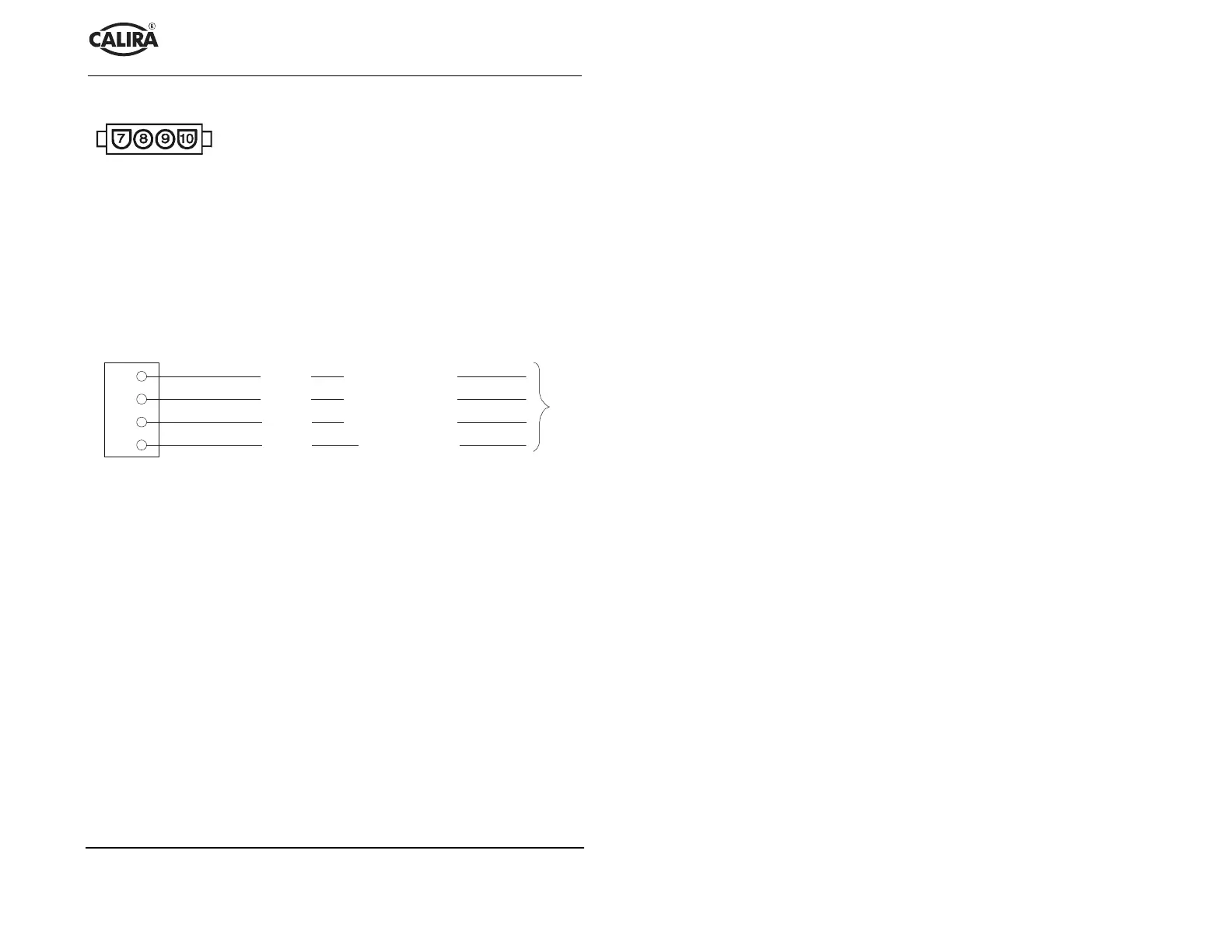

Figure 11 :
Connecteur à 4 pôles
L’illustration (figure 11) montre les contacts mis à dispo-
sition sur le connecteur multibroches à 4 pôles. Raccor-
dez le connecteur multibroches à 4 pôles, comme indiqué
sur le schéma de raccordement.
Prenez garde à ce que les broches de contact
s’enclenchent bien dans le connecteur multibroches ! Des
broches de contact qui ne tiennent pas peuvent provoquer
des fonctionnements défectueux ou des courts-circuits.
Raccordez tout d’abord les câbles sur vos consommateurs. Ensuite, seulement,
établissez la liaison avec l’appareil. Enfichez le connecteur à 4 pôles sur le
branchement prévu de l’appareil (figure 4, pos. 4).
7
8
9
10
vers le répartiteur1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
+ 12 V Utilisateur 3
+ 12 V Utilisateur 2
+ 12 V Utilisateur 1
v
e
r
s
l
e
r
é
p
a
r
t
i
t
e
u
r
Figure 12 : Schéma de raccordement du connecteur multibroches à 4 pôles
