Trautmann GmbH & Co. KG -ApparatebauCALIRA
Lerchenfeldstr. 9 87600 Kaufbeuren Tel.08341/9764-0 Fax 08341/67806
Internet: http://www.calira.de Email: info@calira.de
13
Bereiten Sie die Kabel für den Anschluß des 12-poligen Steckverbinders vor:
o Ladestromleitung Batterie 2 4,00 mm²
o D+ von Lichtmaschine 0,75 mm²
o Meßleitung B+ 0,75 mm²
o Plusleitung Batterie 2 6,00 mm²
o Minusleitung Batterie 2 4,00 mm²
o Plusleitung Batterie 1 6,00 mm²
Bereiten Sie die Anschlußkabel vor. Achten Sie darauf, daß die Flachsteckhül-
sen für den richtigen Leitungsquerschnitt fest auf die Kabelenden gepreßt wer-
den und sicher sitzen! Lose Kontakte können zum Kurzschluß sowie zu Kon-
taktproblemen führen. Kabelenden, die zur Verwendung mit Aderendhülsen
vorgesehen sind, dürfen nicht verlötet werden.

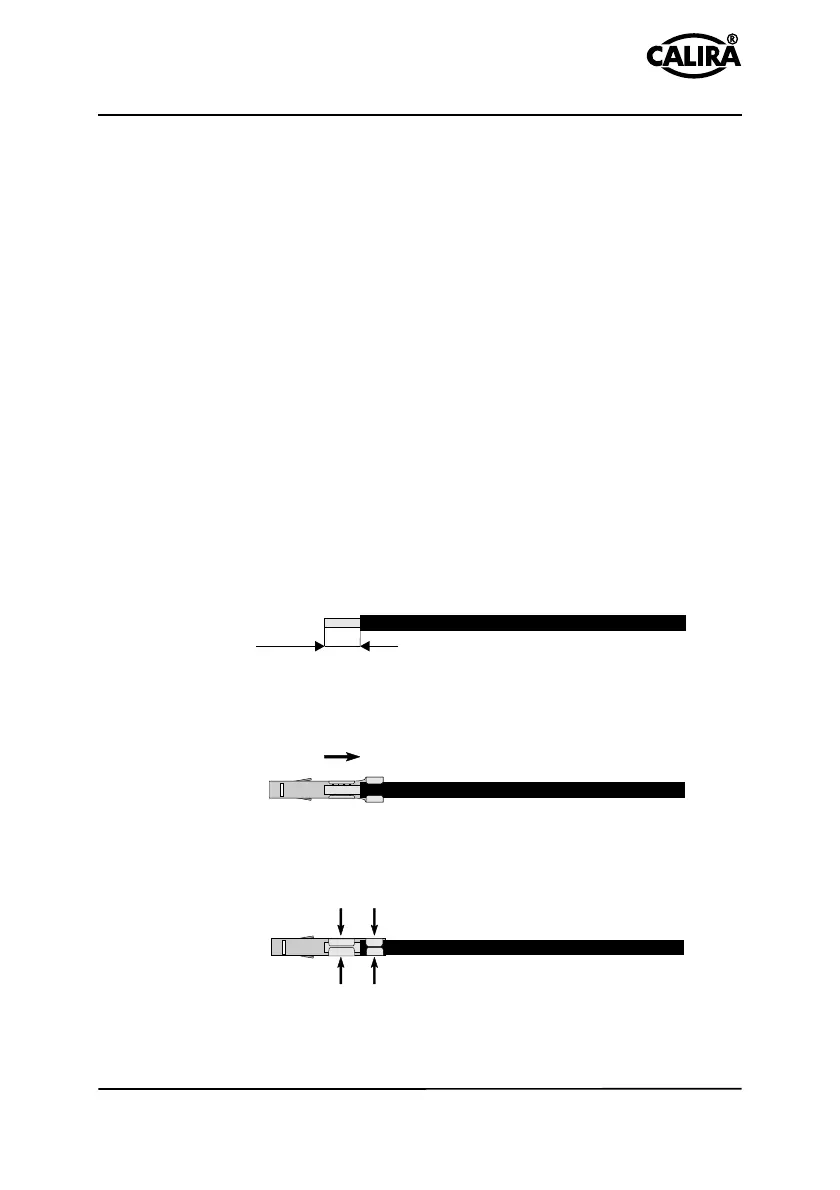

1. Schritt
Entfernen Sie die Isolierung am Anschlußkabel auf einer Länge von 5 mm
2. Schritt
Schieben Sie den, zum Leitungsquerschnitt passenden, Kontaktstift so über das
Anschlußkabel, daß der abisolierte Teil in der vorderen Klemmung liegt. Die
zweite Klemmung muß den isolierten Teil umschließen
3. Schritt
Befestigen Sie nun das Anschlußkabel am Kontaktstift durch Zusammen-
drücken der Klemmungen mit einer pas-senden Crimpzange. Prüfen Sie die
Anschlußkabel auf sicheren Sitz im Kontaktstift.
Wichtig Prüfen Sie das Anschlußkabel auf festen Sitz im Kontaktstift. Achten
Sie darauf, daß die Kontaktstifte fest auf die Kabelenden gepreßt werden! Lose
Kabelenden können zum Kurzschluß und Bränden führen.
Montage der Kontaktstifte
Bild 4
Bild 5
Bild 6
5 mm
Betriebsanleitung
EVS17/07-DS/IU und EVS17/12-DS/IU
