15
Anschluß 12-poliger Steckverbinder
Die Abbildung (Bild 9) zeigt die im 12-poligen Steckver-
binder zur Verfügung gestellten Kontakte. Schließen Sie
den 12-poligen Steckverbinder laut Anschlußplan an die
Lichtmaschine, Starterbatterie und Versorgungsbatterie an.
Achten Sie darauf, daß die Kontaktstifte sicher im Steck-
verbinder einrasten! Lose Kontaktstifte können zu Fehl-
funktionen oder zum Kurzschluß führen.
Bringen Sie die Sicherungen nahe an den Pluspolen der Batterien sowie D+ der
Lichtmaschine an.
Stecken Sie den Steckverbinder in den vorgesehenen Anschluß am Gerät (Bild
2). Die Steckverbinder lassen sich nur in der richtigen Position in den richtigen
Anschluß einführen und verriegeln. Achten Sie darauf, daß die Verriegelung
einrastet. Zum Ziehen der Steckverbinder muß die Verriegelung durch Zusam-
mendrücken der beiden Bügel gelöst werden.

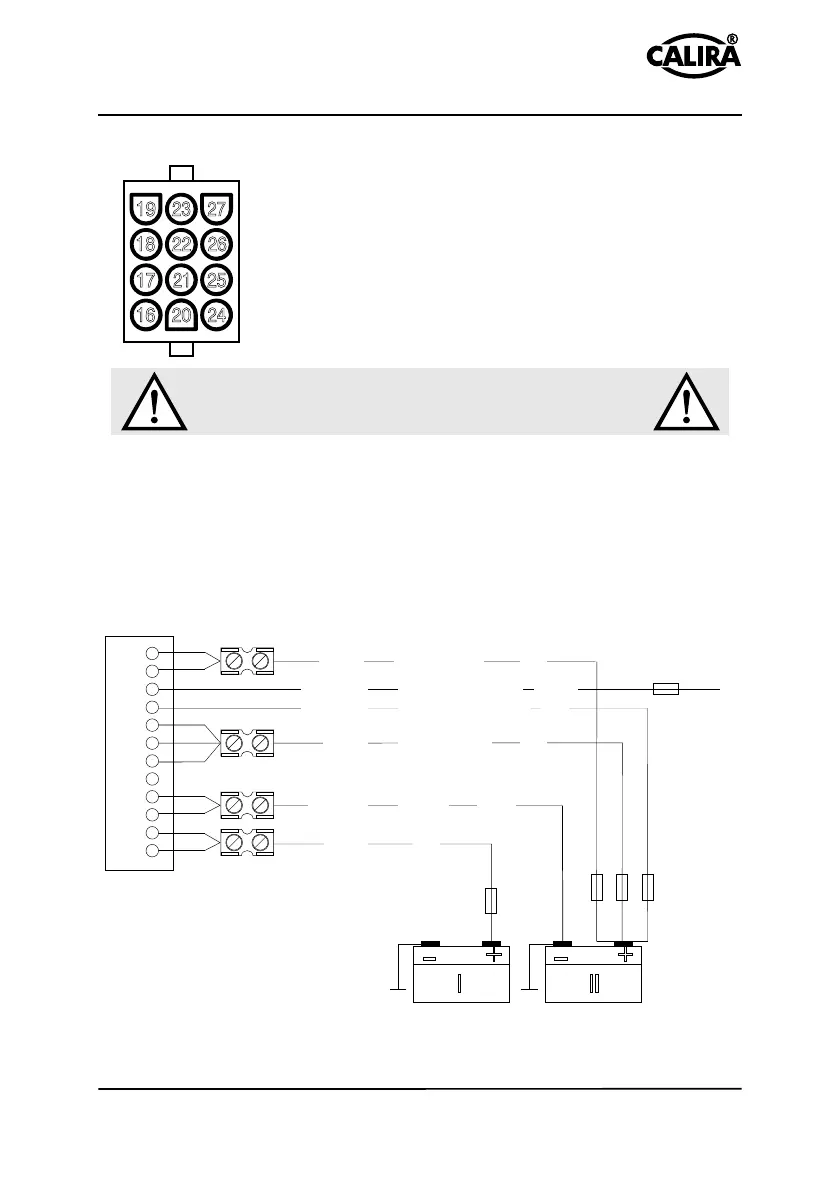

Bild 9: 12-poliger Stecker
Bild 10: Anschlußplan 12-poliger Steckverbinder
Sicherungen unbedingt nahe der Pluspole
der Batterien anbringen!
16
17
18
19
20
21
22
23
24
25
26
27
2A
2A
40A
25A
40A
6mm
2
+ Versorgung
6mm
2
rot
rot
rot
rot
0,75mm
2
D Lichtmaschine+
0,75mm
2
B+ Meßleitung/Test
4mm
2
+ Ladestrom
4mm
2
minus blau
braun
++
lll
__
Batterie 12 V
(versorgen)
Batterie 12 V
(starten)
Sicherungen dienen dem Leitungsschutz.
Keine höheren Sicherungswerte einsetzen,
Brandgefahr!
26 22 18
25
24 20
21 17
16
27
23
19
Betriebsanleitung
EVS17/07-DS/IU und EVS17/12-DS/IU
