Raccordement du connecteur multibroches à 6 pôles
L'illustration (figure 7) montre les contacts mis à dispo-
sition sur le connecteur multibroches à 6 pôles. Raccordez
le connecteur multibroches à 6 pôles, comme indiqué sur
le schéma de raccordement.
Prenez garde à ce que les fiches de contact s'enclenchent
bien dans le connecteur multibrochesÊ! Des fiches de
contact qui ne tiennent pas peuvent provoquer des fonc-
tionnements défectueux ou des courts-circuits.
Pour des longueurs de lignes supérieures à 3 m, il peut être conseillé d'aug-
menter d'un cran la section du conducteur.
Raccordez tout d'abord les lignes à destination de vos utilisateurs, du
réfrigérateur, du chauffage, etc. Ensuite, seulement, établissez la liaison avec
l'appareil.
Enfichez le connecteur multibroches sur le branchement prévu de l'appareil
(figure 2). Les connecteurs multibroches ne peuvent être introduits et verrouil-
lés qu'en position correcte, sur le bon branchement. Prenez garde à ce que le
dispositif de verrouillage soit bien encliqueté. Pour retirer les connecteurs
multibroches, il faut libérer le dispositif de verrouillage en appuyant sur les
deux brides.

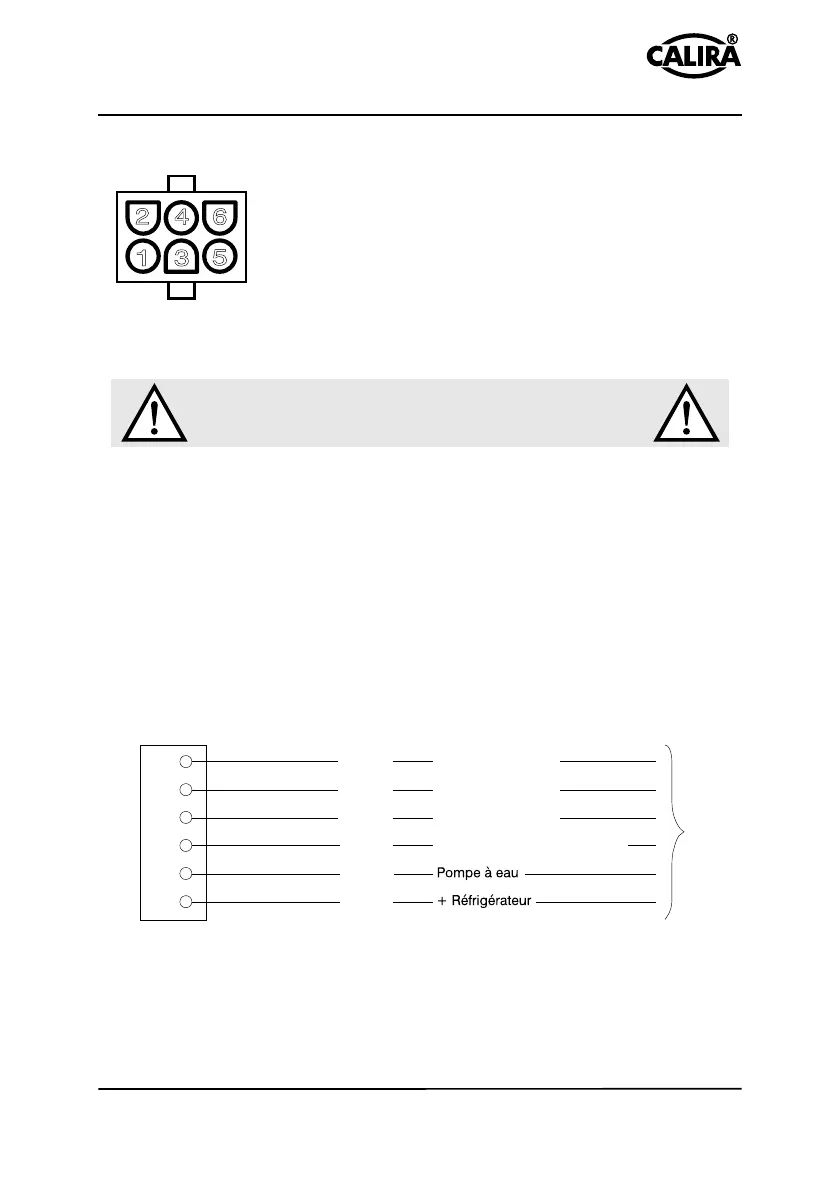

Figure 7:
Connecteur à 6 pôles
Figure 8: Schéma de raccordement du connecteur multibroches à 6 pôles
5
6
3
4
2
1
Utilisez uniquement des sections de
conducteurs et des courants nominaux
de fusibles prescrites!
1
2
3
4
5
6
Chauffage / Lumière immédiate
1,5 mm
2
2,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
+ 12 V Utilisateur 3
+ 12 V Utilisateur 2
+ 12 V Utilisateur 1
vers le répartiteur
