Trautmann GmbH & Co. KG -ApparatebauCALIRA
Lerchenfeldstr. 9 87600 Kaufbeuren Tel.08341/9764-0 Fax 08341/67806
Internet: http://www.calira.de Email: info@calira.de
17
Prüfen Sie alle Anschlüsse auf sicheren Sitz. Stellen
Sie als Letztes die Netzverbindung über den Buch-
senstecker des Netzkabels her (Bild 2). Die Buchse
am Gerät ist mit einer Verriegelung versehen. Achten
Sie beim Anschluß des Steckers darauf, daß die
Verriegelung einrastet. Zum Abziehen des Steckers
muß die Verriegelung, durch leichtes Anheben des
Bügels, entriegelt werden.
Das Gerät ist in Betrieb sobald die Netzverbindung hergestellt ist.
Wird geladen, obwohl die Batterie einen Zellenschluß hat, oder die Ladeauto-
matik außer Betrieb ist, werden explosive Gase (Knallgas) freigesetzt. Sorgen
Sie daher im Batterieraum für ausreichend Außenbelüftung. Vermeiden Sie
Funken und offene Flammen!
Die Batterie muß eine Nennspannung von 12 V und eine Mindestkapazität von
35 Ah (EVS 17/07 DS/IU), oder 60 Ah (EVS 17/12 DS/IU) besitzen. Batterien
unter dieser Mindestkapazität werden nur unzureichend geladen. Die Betriebs-
spannung der Batterie darf nicht unter 1,5 V abgefallen sein. Unter diesem Wert
findet keine Ladung statt.
Das Laden der Batterie erfolgt automatisch. Nach zwischenzeitlichem Netz-
ausfall wird entsprechend der Batteriespannung erneut geladen. Der Haupt-
ladevorgang wird beendet, wenn die Batteriespannung 14,4 V erreicht. Nach
Ablauf des Zeitglieds von 6 Stunden erfolgt die Umschaltung auf Erhaltungs-
ladung von konstant 13,8 V.
Bei Parallelbetrieb soll der Verbraucherstrom kleiner als der maximale Lade-
strom (7A bei EVS 17/07 DS/IU, 12A bei EVS 17/12 DS/IU) sein. Nur so ist
sichergestellt, daß die Batterie aufgeladen wird, obwohl Verbraucher versorgt
werden.

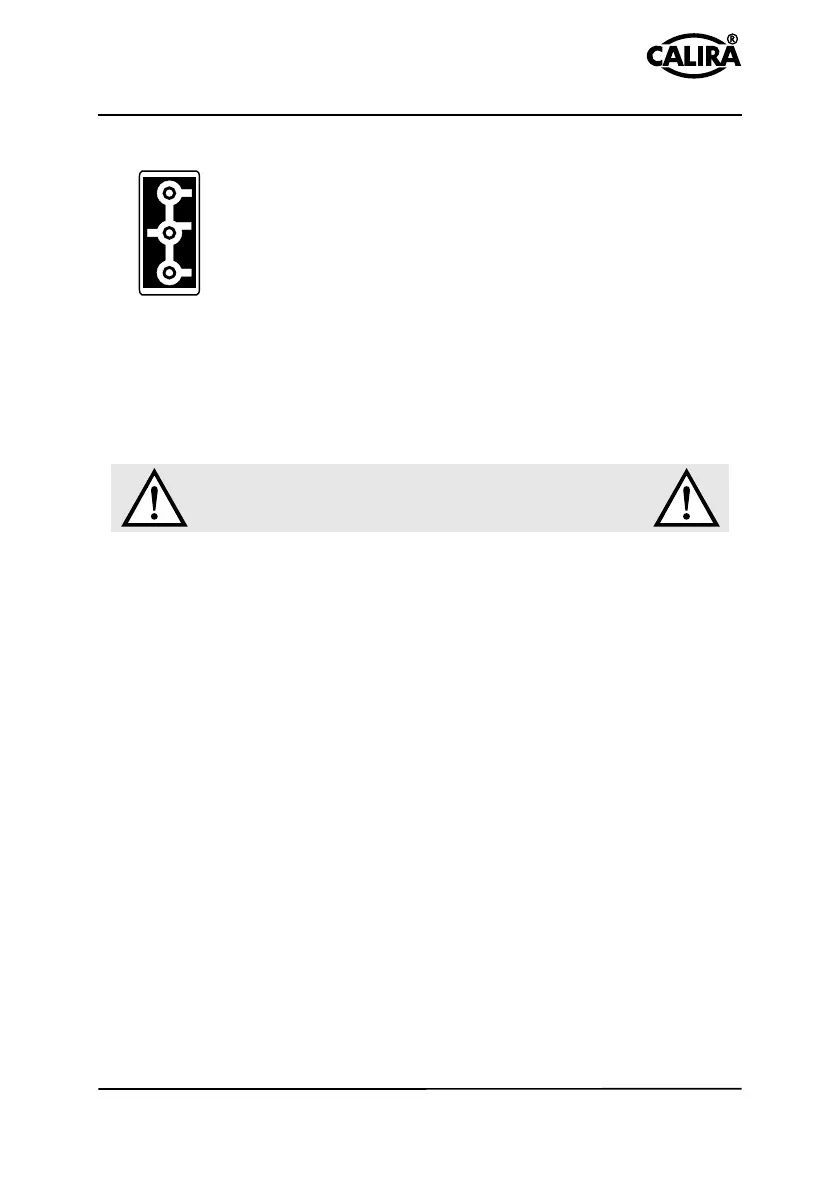

Bild 14:
230 V Eingang
Inbetriebnahme
Laden einer Batterie
Voraussetzungen
Ladevorgang
Keinesfalls Batterien mit Zellenschluß laden!
Betriebsanleitung
EVS17/07-DS/IU und EVS17/12-DS/IU
