Trautmann GmbH & Co. KG -ApparatebauCALIRA
Lerchenfeldstr. 9 87600 Kaufbeuren Tel.08341/9764-0 Fax 08341/67806
Internet: http://www.calira.de Email: info@calira.de
14
Anschluß 6-poliger Steckverbinder
Die Abbildung (Bild 7) zeigt die im 6-poligen Steckver-
binder zur Verfügung gestellten Kontakte.Schließen Sie
den 6-poligen Steckverbinder laut Anschlußplan an.
Achten Sie darauf, daß die Kontaktstifte sicher im Steck-
verbinder einrasten! Lose Kontaktstifte können zu Fehl-
funktionen oder zum Kurzschluß führen.
Bei Leitungslängen über 3 m kann es ratsam sein, die Leitungsquerschnitte um
eine Stufe zu erhöhen.Schließen Sie die Leitungen zuerst an Ihren Verbrau-
chern, Kühlschrank, Heizung usw. an. Erst danach stellen Sie die Verbindung
zum Gerät her.Stecken Sie den Steckverbinder in den vorgesehenen Anschluß
am Gerät (Bild 2). Die Steckverbinder lassen sich nur in der richtigen Position
in den richtigen Anschluß einführen und verriegeln. Achten Sie darauf, daß die
Verriegelung einrastet. Zum Ziehen der Steckverbinder muß die Verriegelung
durch Zusammendrücken der beiden Bügel gelöst werden.

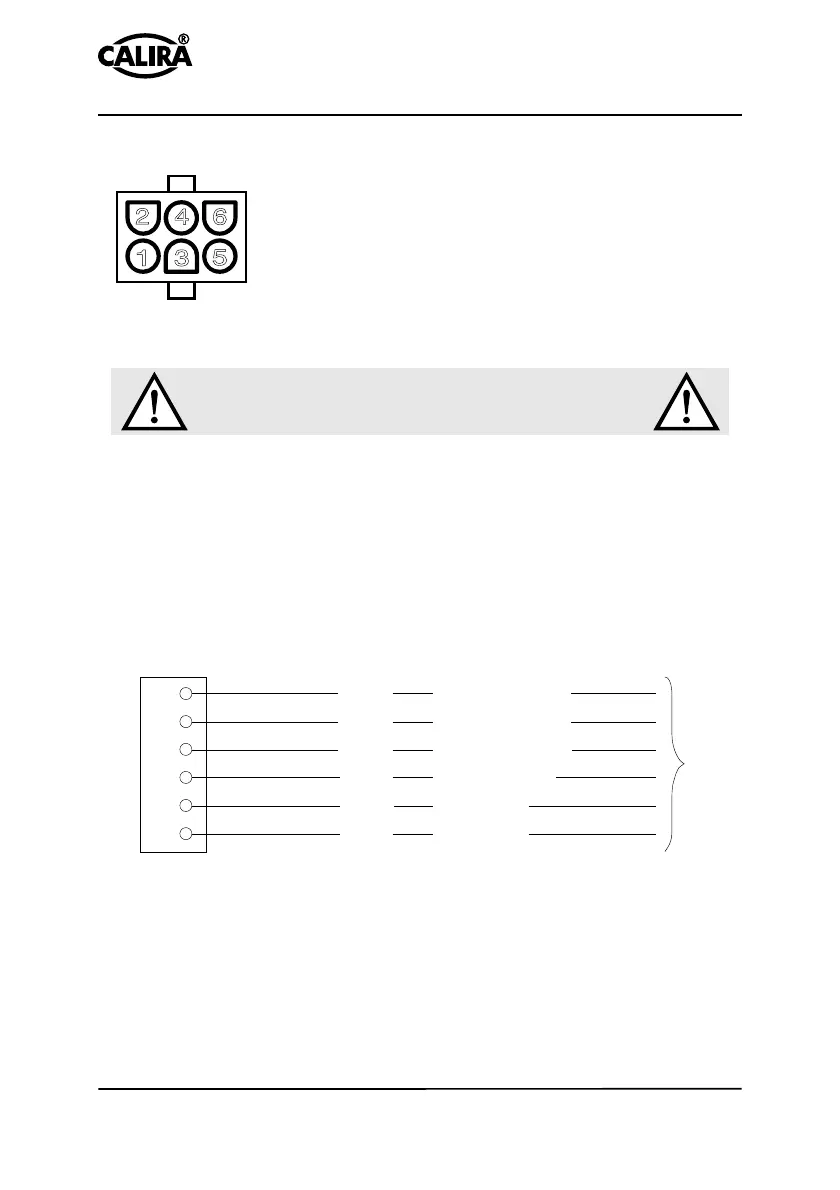

Bild 7: 6-poliger Stecker
Bild 8: Anschlußplan 6-poliger Steckverbinder
5
6
3
4
2
1
Nur vorgeschriebene Leitungsquerschnitte und
Sicherungsstärken verwenden!
1
2
3
4
5
6
Wasserpumpe
Heizung/Sofortlicht
+ Kühlschrank
1,5 mm
2
2,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
+ 12 V Verbraucher 3
+ 12 V Verbraucher 2
+ 12 V Verbraucher 1
zur Verteilerleiste
Betriebsanleitung
EVS17/07-DS/IU und EVS17/12-DS/IU
