TABLEAU 1
Espaces libres requis pour que l’air puisse entrer et sortir des
pompes à chaleur lorsqu’elles sont installées dans un local fermé
ou lorsque l’air doit passer à travers un mur, etc.
L’espace libre est l’espace disponible pour que l’air puisse traverser une
grille ou des auvents.
Nota : Si plusieurs groupes sont installés dans un local fermé, les
surfaces libres d’entrée, nécessaires pour chaque groupe, peuvent être
ajoutées pour former un orifice d’entrée unique.
EN REVANCHE, les orifices de sortie de chaque groupe doivent être
séparés et ne doivent pas être regroupés dans une conduite commune
unique.
3. Si l’appareil est installé dans une local technique, la pièce doit être
accessible seulement par les personnes présentant les compétences
nécessaires à l’utilisation de la machine et respectant les règles de
sécurité.

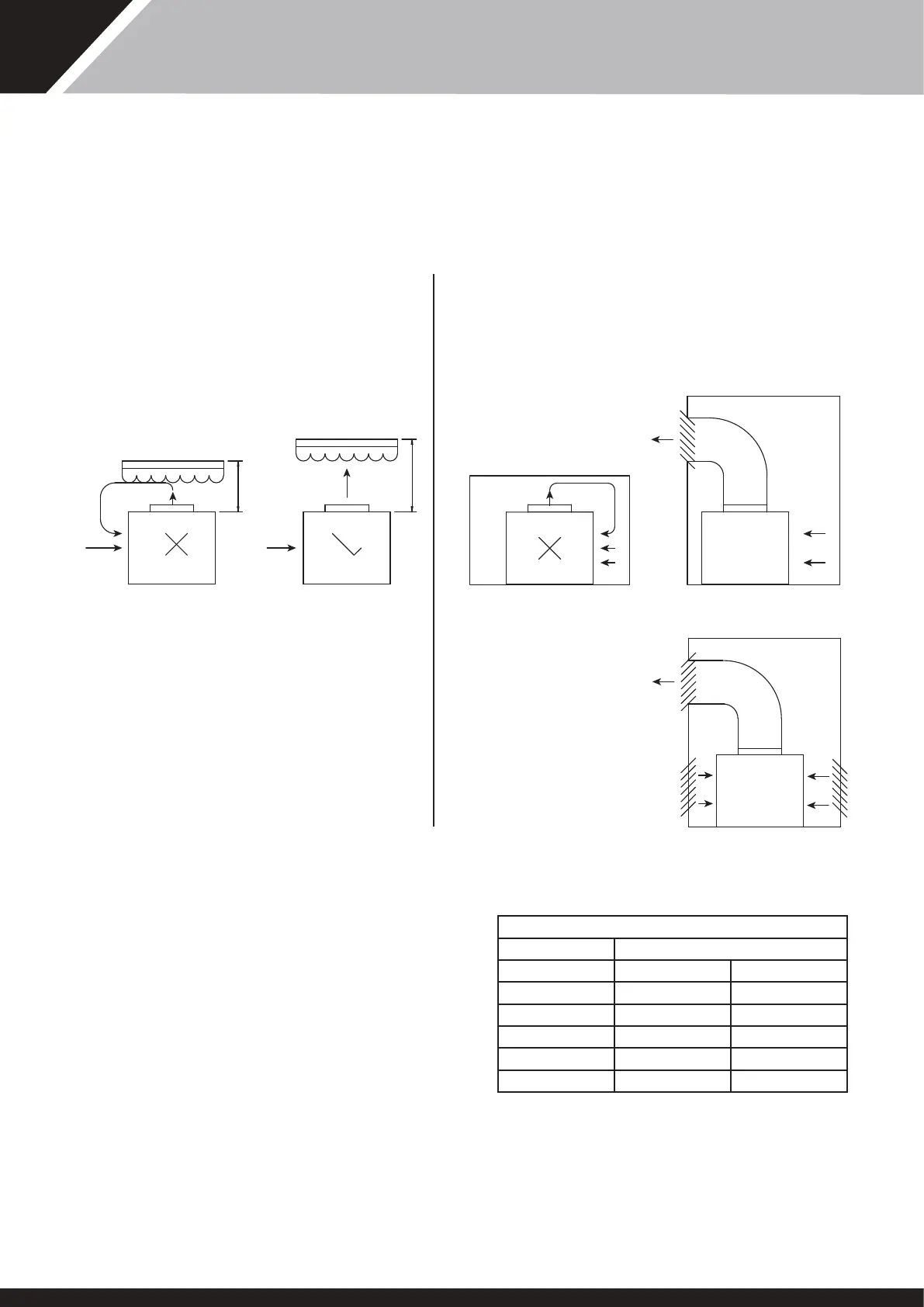

2. CIRCULATION DE L’AIR
On doit tenir compte de la circulation de l’air ainsi; on ne doit pas
obstruer les entrées et les sorties, et on doit s’assurer que l’air refoulé
ne peut pas être recirculé. (Voir les figures 1 et 2.)
Les grilles où les ouvertures DOIVENT être conformes aux données figurant dans le Tableau 1
CORRECT
FIGURE 2
INSTALLATION TYPIQUE L' INTERIEUR
(NON RECOMMANDE)
LE LOCAL TECHNIQUE NE DOIT PAS
UTILISE COMME UNE PIECE OCCUPEE
FIGURE 1
INSTALLATION TYPIQUE A L' EXTERIEUR
INCORRECT
CORRECT
INCORRECT
< 3 m
> 3 m
AUVENT OU TROP PRES D'UN
OBSTACLE
GAINE
ADEQUATE
GAINE
ADEQUATE
PRO-PAC
90/140
PRO-PAC
30/45/70
TABLEAU 1
MODELE Surface Libre minimum m
2
Entrée Refoulement
Pro-Pac 30 0.59 0.25
Pro-Pac 45 0.98 0.42
Pro-Pac 70 1.19 0.52
Pro-Pac 90 1.73 0.84
Pro-Pac 140 2.14 1.04
7
SD566250 ISSUE 35
