La pompe à chaleur pour piscine Calorex doit être raccordée après le
système de filtration sur le tuyau retour d’eau vers la piscine. Si un
réchauffeur existant est conservé, la pompe à chaleur Calorex doit être
raccordée entre le filtre et l’autre réchauffeur. (Voir les Figures 3 & 4).
1. Les pompes à chaleur Calorex disposent des raccords suivants d’entrée et
de sortie d’eau :
2. Des vannes détachables doivent être installés à côté de la pompe à
chaleur.
3. Si la pompe à chaleur est installée à un niveau en dessous de l’eau de la
piscine, on doit installer des vannes d’arrêt.
4. Une vanne de vidange ou un obturateur doivent être installés sur une
tuyauterie basse pour faciliter la vidange en hiver.
5. Le bac de vidange à la base de la machine peut être integré pour recueillir
les condensats provenant des ailettes de l’évaporateur. Celui–ci devra
être raccordé à une tuyauterie 1 ½" . On doit donc vérifier que la Pompe à
Chaleur Calorex soit de niveau pour que les condensats puissent s’écouler
et ne pas déborder par dessus les bords du bac d’égouttage à l’intérieur
de la machine.
6. A la fin de l’installation des tuyauteries, la pompe de la piscine doit être
mise en route et l’on doit vérifier l’étanchéité du circuit. Vérifiez aussi la
jauge du filtre pour vous assurer qu’il n’y a pas d’augmentation excessive
de la contre–pression. Si tout fonctionne normalement, le circuit de
circulation d’eau est prêt à être utilisé.
7. Le circuit d’eau du groupe doit pouvoir maintenir le débit requis par la
pompe à chaleur dans les limites spécifiées (voir la fiche technique).
8. Toutes les tuyauteries doivent être soutenues par des supports
permettant la dilatation et la contraction, en particulier les tuyauteries en
plastique.
9. Au moment de l’installation du circuit d’eau, les derniers raccords du
circuit doivent être des raccords séparables pour éviter les contraintes
s’exerçant sur eux.
MODELE Dimensions Entrée /
sortie d'eau
MODELE Dimensions Entrée /
sortie d'eau
Pro-Pac 30 1½ pouce mâle fileté– Pro-Pac PPT30 2 pouce raccord à coller
Pro-Pac 45 1½ pouce mâle fileté Pro-Pac PPT45 2 pouce raccord à coller
Pro-Pac 70 1½ pouce mâle fileté Pro-Pac PPT70 3 pouce mâle fileté
Pro-Pac 90 1½ pouce mâle fileté Pro-Pac PPT90 3 pouce mâle fileté
Pro-Pac 140 2 pouce mâle fileté Pro-Pac PPT140 4 pouce mâle fileté

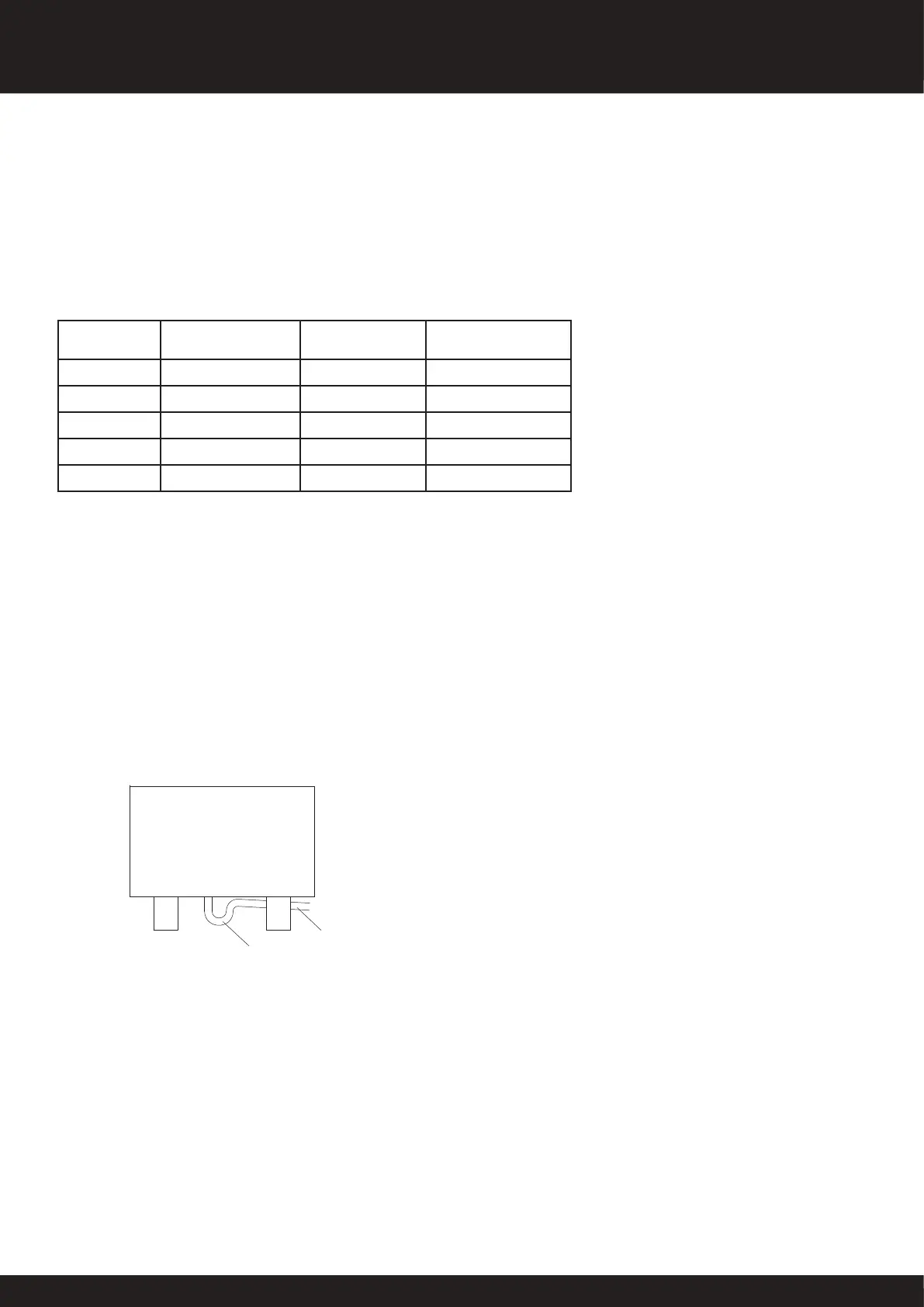

ECOULEMENT
CORRECT
POUR LE
CONDENSAT
'SIPHON'-
FOURNIES PAR
L'INSTALLATEUR
CHUTE
ADEQUATE
3. PLOMBERIE
8
SD566250 ISSUE 35
SYSTEME PRO-PAC MANUEL D’INSTALLATION
