ASSERVISSEMENT
Toutes les machines ont un dispositif d’asservissement. Les
connexions sont shuntées en usine pour pouvoir effectuer les tests de
fonctionnement.
Sur le site, le shunt doit être enlevé, et les deux fils doivent être
raccordés aux deux contacts sans tension dans l’ensemble démarreur/
contacteur/relais de la pompe à eau ou à un contacteur de débit
externe. Ainsi la pompe à chaleur ne démarrera pas si la pompe à eau
ne fonctionne pas (voir les figures 5 et 6).

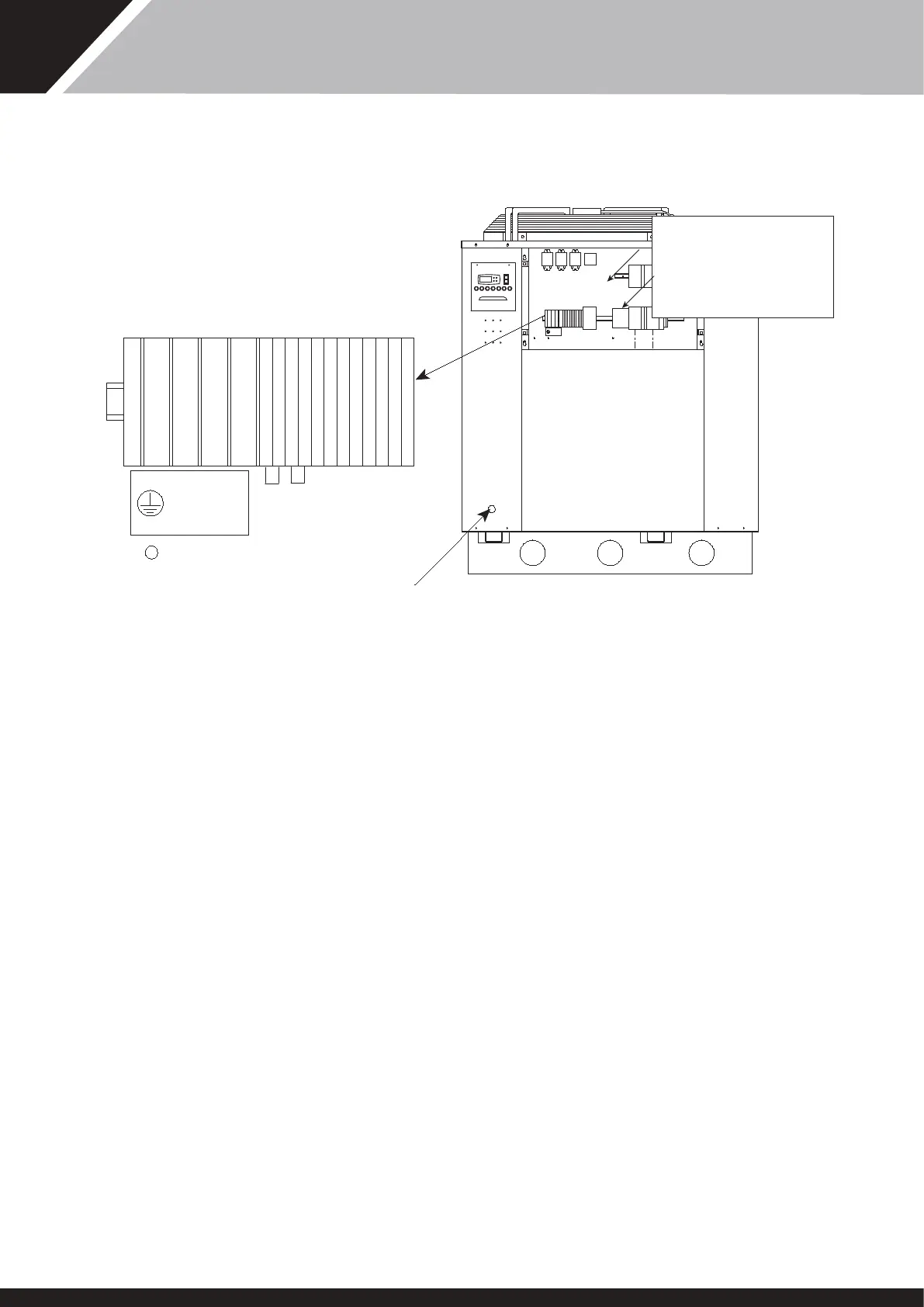

EMPLACEMENT DES BORNES D'ALIMENTATION
PRINCIPALE D'ASSERVISSEMENT
Fig. 4
N L1 L2 L3
D209450 ISS 1
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
DEMARAGE
AMORTI
N L1 L2 L3
D209450 ISS 1
DEPOSEZ LE PANNEAU DE
SERVICE (FIXATION ¼ TOUR)
ENTREE
ALIMENTATION
PRINCIPALE
RUN
STANDBY
TEMP OKHEAT
FAULT
CHILL DEFROST MAINS CHILL LIMIT
WATER
TEMP
CONTACTEUR DEBIT
D'EAU (EXTERNE)
