Стр.
-
Код
руководства:
119DV74
версия
01/2011 © CAME cancelli automatici s.p.a. - Компания CAME cancelli automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

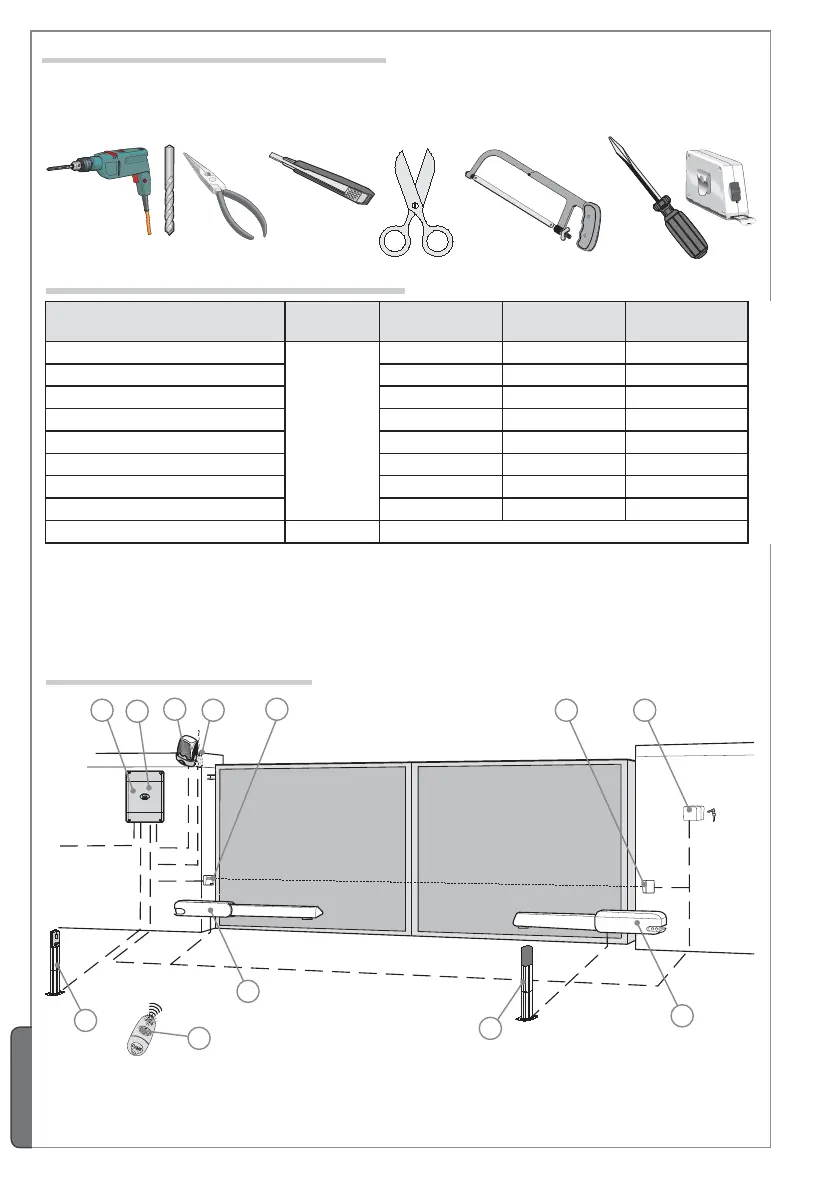

5.2 Инструменты и материалы
Перед началом монтажных работ следует убедиться в наличии всех необходимых инструментов и материалов, которые
позволят произвести установку оборудования в полном соответствии с действующими нормами безопасности. Ниже
представлен минимальный набор инструментов для монтажника.
Важное примечание: сечение кабелей, длина которых отличается от приведенной в таблице, должно рассматриваться с учетом
фактического потребления тока подключенными устройствами в соответствии с указаниями стандарта CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице
должны быть пересмотрены с учетом реальных показателей потребления и расстояний.
5.3 Тип и минимальное сечение кабелей
1) Привод
2) Блок управления
3) Приемник радиосигнала
4) Фотоэлементы
5.4 Вариант типовой установки
5) Ключ-выключатель
6) Антенна
7) Сигнальная лампа
8) Брелок-передатчик
Подключение Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Питание блока управления 230 В
FROR CEI
20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 2,5 мм
2
3G x 4 мм
2
Питание электропривода 230 В 4G x 1 мм
2
4G x 1,5 мм
2
4G x 2,5 мм
2
Cигнальная лампа 2 x 0,5 мм
2
2 x 1 мм
2
2 x 1,5 мм
2
Фотоэлементы-передатчики 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Фотоэлементы-приемники 4 x 0,5 мм
2
4 x 0,5 мм
2
4 x 0,5 мм
2
Электропитание аксессуаров 24 В 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Устройства управления и безопасности
2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Датчик положений 3 x 0,5 мм
2
3 x 1 мм
2
3 x 1,5 мм
2
Антенна RG58 макс. 10 м
