Стр.
5
-
Код
руководства:
119DV74
119DV74
версия
1.0
01/2011 © CAME cancelli automatici s.p.a. - Компания CAME cancelli automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и
аксессуаров может меняться от случая к случаю. Таким образом, выбор наиболее подходящего решения должен
осуществляться монтажником на месте.
5.5 Монтаж

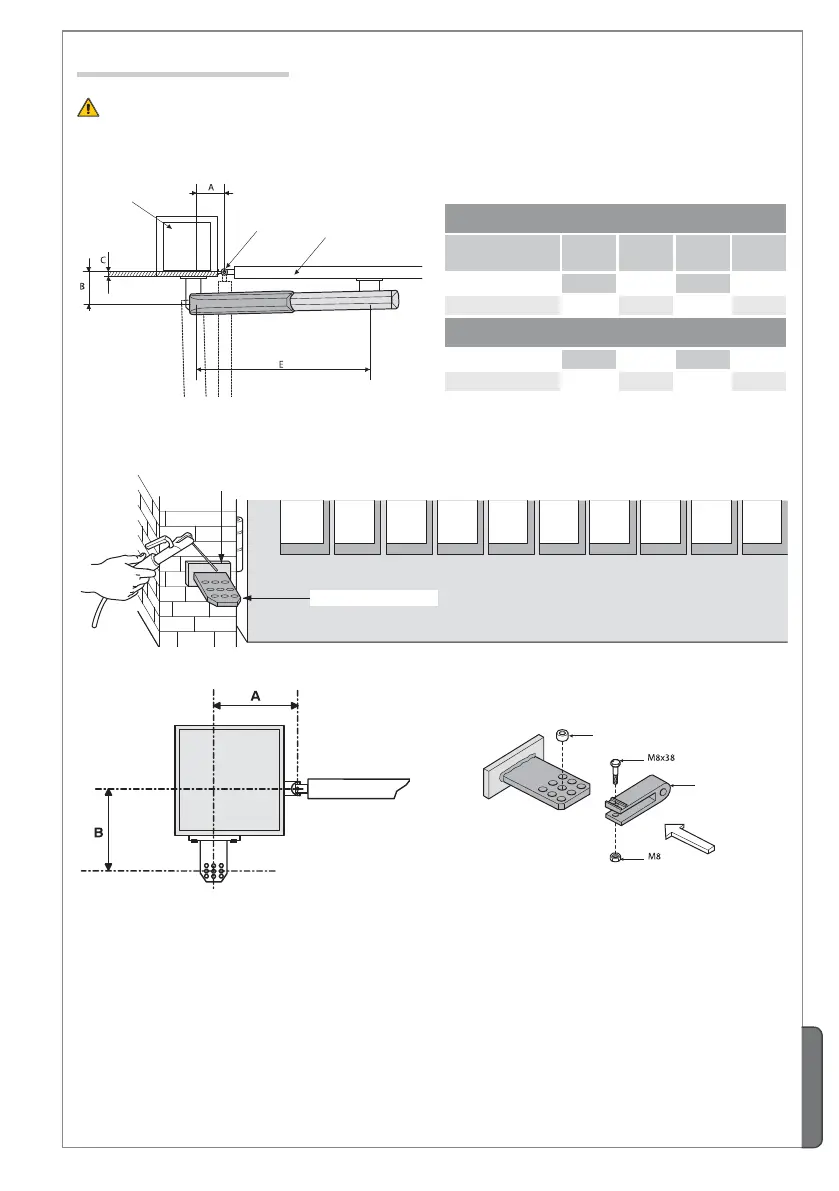

Прикрепите к столбу монтажную пластину с задним кронштейном, соблюдая расстояния A и B (таблица 3) между осью
петли и центральным отверстием кронштейна. Задний кронштейн имеет несколько отверстий для регулировки угла
открывания ворот.
Важное примечание:
при увеличении расстояния В угол открывания и окружная скорость уменьшаются, а прилагаемое к створке тяговое усилие
мотора увеличивается. При увеличении расстояния А угол открывания и окружная скорость увеличиваются, а прилагаемое
к створке тяговое усилие мотора уменьшается.
Столб
Петля
Створка в закрытом
положении
Табл. 3
Монтажная пластина
Задний кронштейн
Втулка
Подвижный
хвостовик
Створки < 3 м
Открывание
A
мм
B
мм
C <
мм
E
мм
90° 130 130 60 720
120° 130 110 50 720
Створки < 5 м
90°
200 200
120 920
120°
200
140 70 920
