CAME ATI series

M8x10
M8x50
Стр.
6
-
Код
руководства:
119DV74
119DV74
версия
1.0
1.0
01/2011 © CAME cancelli automatici s.p.a. - Компания CAME cancelli automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

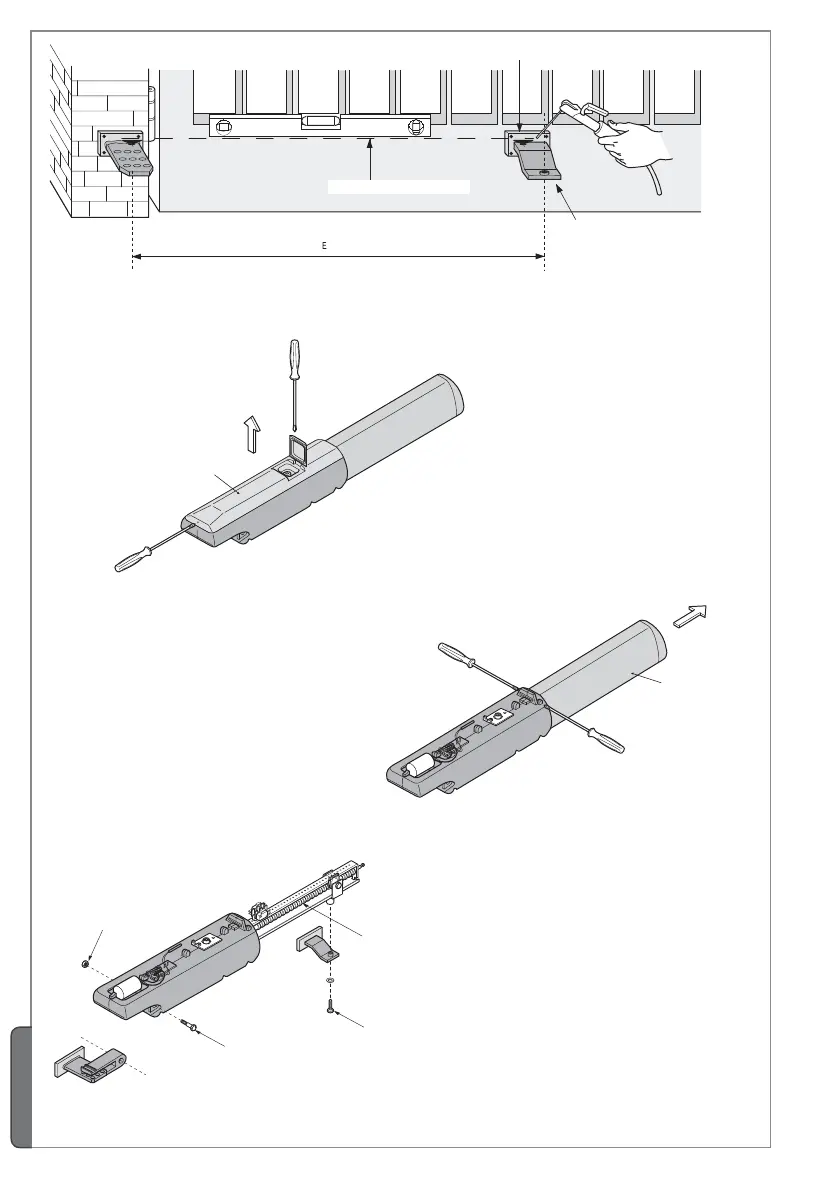

Отверните два самореза и снимите крышку.
Отверните два самореза кожуха ходового винта и
снимите его.
Важное примечание: рекомендуется смазать (жирной смазкой) ходовой винт и втулку до установки
привода.
Установите привод на передний и задний кронштейны.
Гайка M8 самоблокирующаяся
Ходовой винт
Крышка
Кожух ходового
винта
Закройте ворота и прикрепите монтажную пластину к створке, убедившись в том, что передний кронштейн расположен
на одной горизонтальной оси с задним кронштейном, а также соблюдая расстояние Е.
Выровняйте кронштейн
Монтажная пластина
Передний кронштейн
