①
Stato di carica della batteria.
②
Zona termica esclusa dal
controllo.
③
Zona termica in modalità Jolly.
④
Ritardo programmato.
⑤
Zona termica in modalità
Manuale.
⑥
Attivazione da remoto.
⑦
Protezione antigelo attiva.
⑧
Modalità rarescamento attiva.
Icona animata = rarescamento
in corso.
⑨
Modalità riscaldamento attiva.
Icona animata = riscaldamento
in corso.
⑩
Temperatura rilevata.
⑪
Pulsanti per la variazione dei
valori.
⑫
Pulsante per la selezione
della modalità MANUALE/
AUTOMATICO.
⑬
Linguetta per l'estrazione del
cronotermostato dal telaio.
⑭
Sensore di temperatura.
⑮
Pulsante per l'attivazione del
programma JOLLY o MAUNALE
TEMPORIZZATO.
⑯
Diagramma ore/temperature T1,
T2, T3
⑰
Giorni della settimana con
evidenziato il giorno visualizzato sul
diagramma

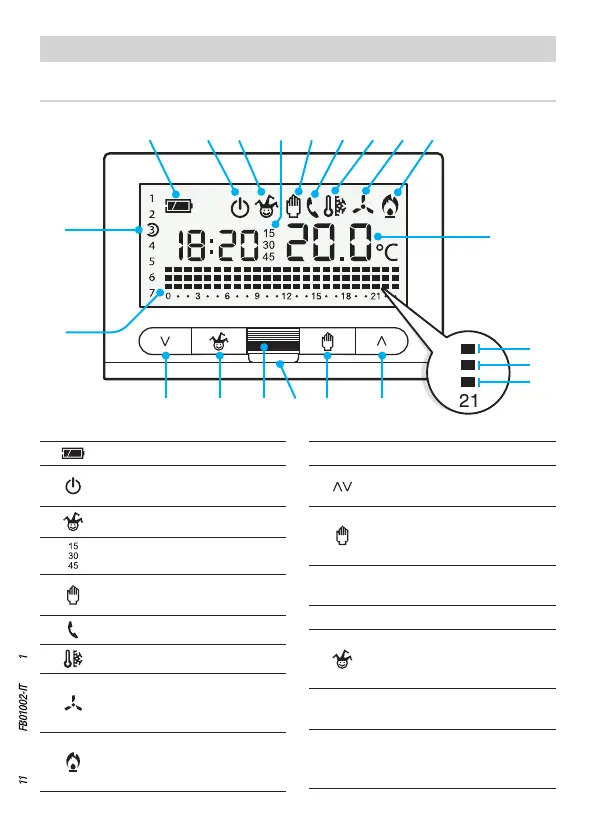

Descrizione dispositivo
Descrizione delle icone sul display e funzione dei pulsanti frontali
