ø 14
M8
M6
(1)
(1) (2) (3)
M4 UNI5721
Pag.
6 - Codice manuale:
119D U 64 ver.
3 05/2013 © CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO

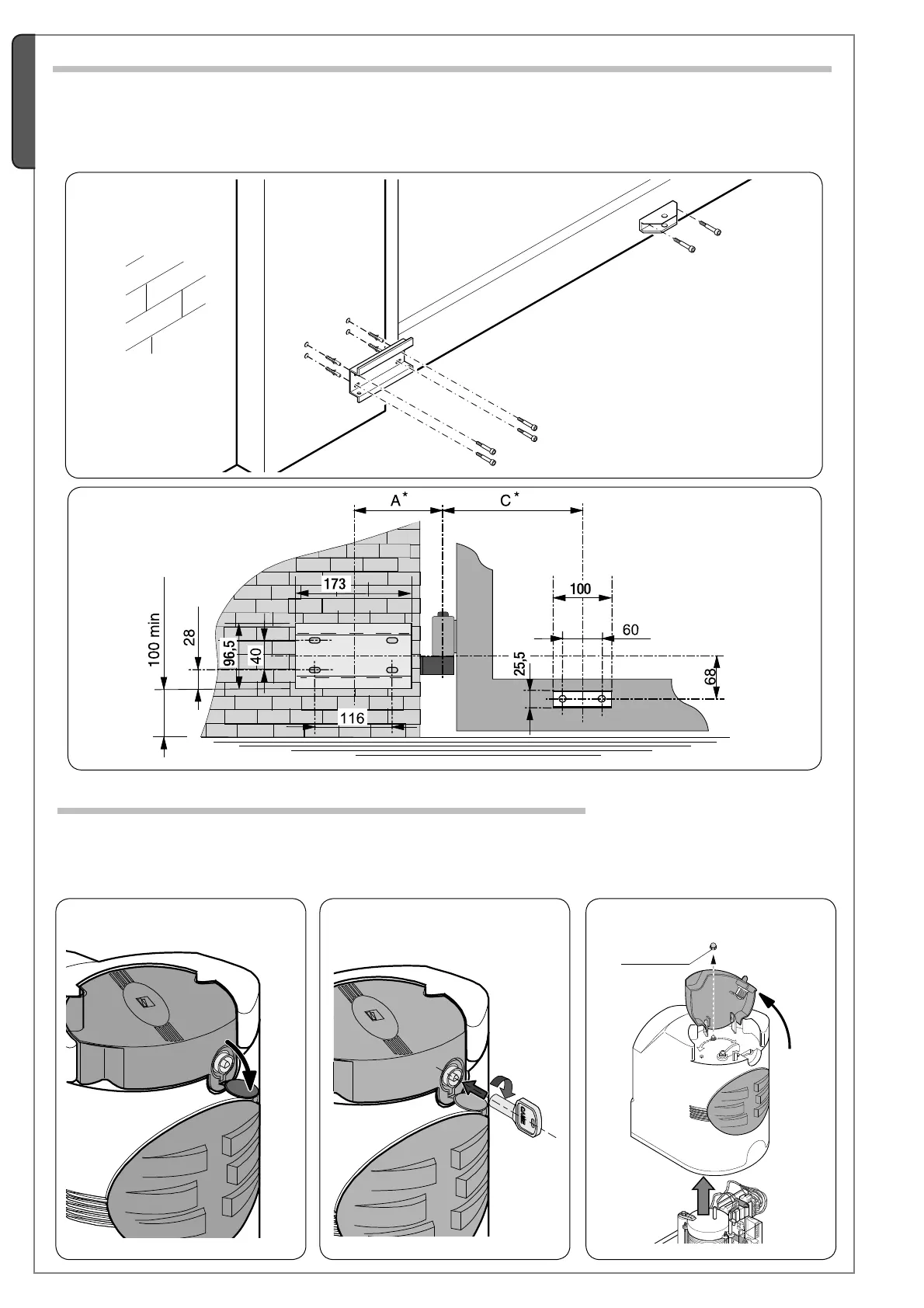

5.5 Applicazione della staffa pilastro e della staffa cancello A
- Fissare la sta a pilastro al pilastro con viti M8 e tasselli ø14 rispettando la quota minima di 100 mm. dalla pavimentazione.
- Fissare la sta a cancello “A” (con viti M6 o saldatura) all’anta del cancello rispettando le quote della tabella a pag. 2 e i 68 mm
di dislivello tra le due sta e.
Sta a pilastro
Sta a cancello “A”
* Vedi “Quote base”, pag. 3
Aprire il tappo copriserratura (1).
Inserire la chiave spingerla e ruotarla in senso orario (2).
Sollevare il coperchio, allentare il dado esagonale M4 e togliere il coperchio dal gruppo motoriduttore (3).
5.6 Installazione del motoriduttore
