M8x90
M8
(4)
M12x40
M12
M10x14
ø 10x35
M6x10
ø 6x24
Pag.
7 -
Codice manuale:
119D U 64 ver.
3 05/2013
© CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO

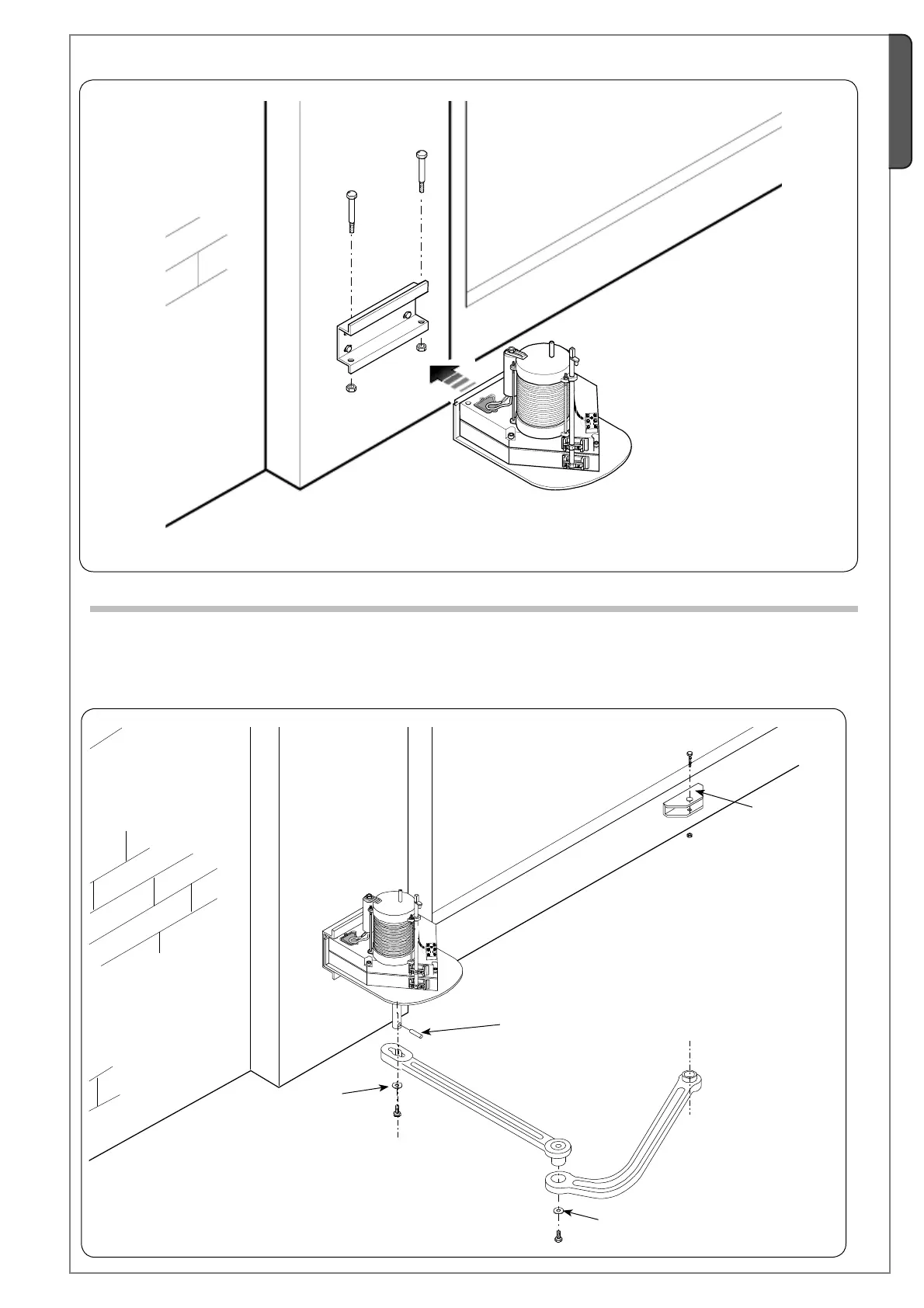

Inserire il motoriduttore nella sta a cancello in corrispondenza dei 4 fori e fi ssarlo con le due viti M8x90 e relativi dadi M8 in
dotazione (4).
- Inserire la spina Ø10x40 e il braccio diritto nell’albero del motoriduttore e fi ssarlo con la vite M10x14 e relativa rosetta Ø10x35.
Lubrifi care il perno del braccio diritto. Unire e fi ssare i due bracci con la vite M6x10 e relativa rosetta Ø6x24. Sbloccare il moto-
riduttore e fi sare il braccio curvo alla sta a cancello “A” con la vite M12x40 ed il relativo dado M12 verifi candone il libero scorri-
mento.
5.7 Applicazione del braccio snodato
Sta a cancello "A"
Spina
ø 10x40
