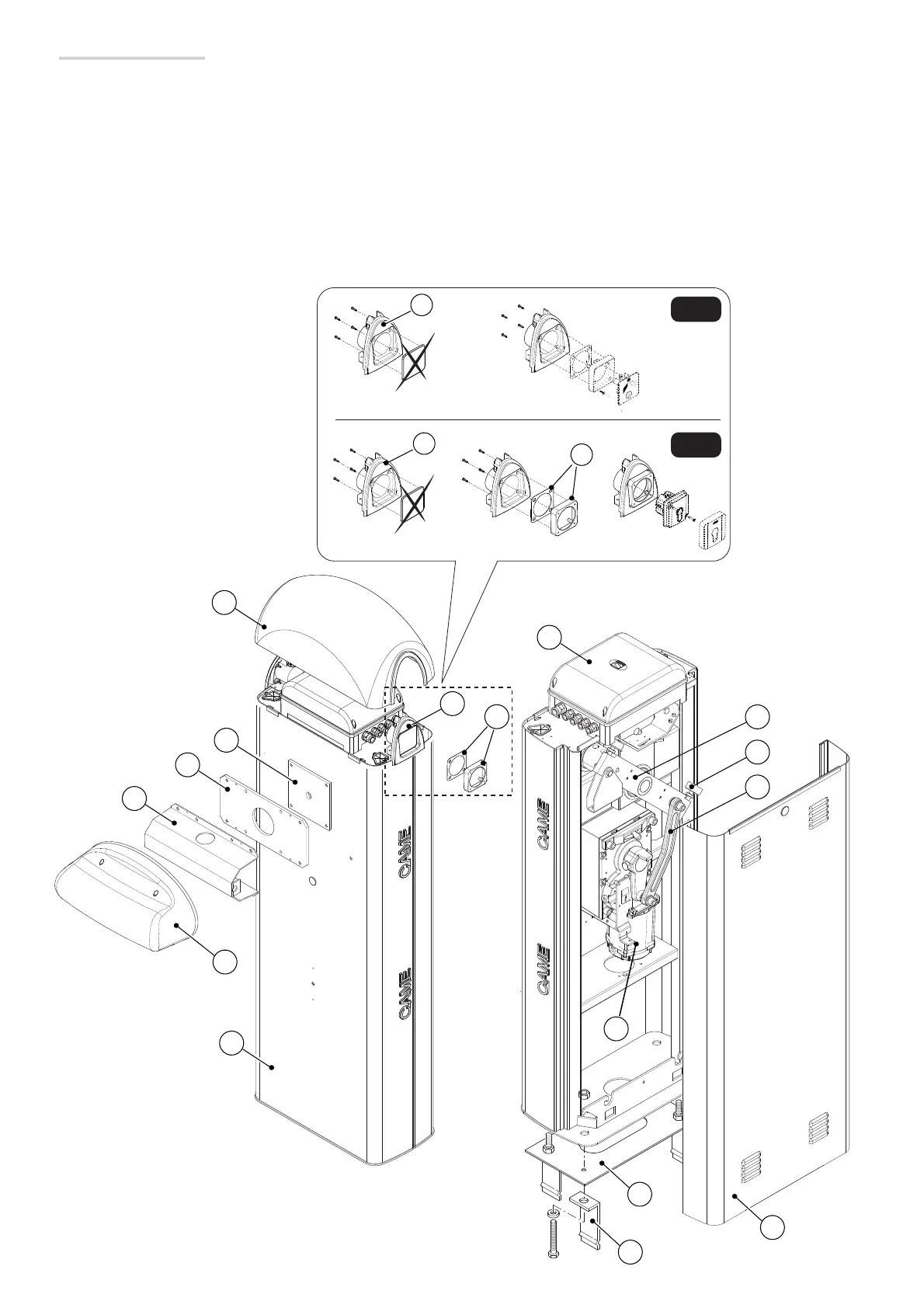

Основные компоненты
1. Куполообразная крышка
2. Фланец крепления стрелы
3. Пластина крепления стрелы
4. Кронштейн крепления стрелы
5. Декоративная накладка
6. Тумба шлагбаума
7. Суппорт для ключей-выключателей и цифровых
кодонаборных клавиатур
8. Блок управления
9. Коромысло
10. Упор регулировки положения стрелы
11. Соединительный рычаг
12. Мотор-редуктор с энкодером
13. Дверца
14. Монтажное основание
15. Анкерная пластина
16. Адаптер с уплотнением для селекторов серии SEL
