C
AM
E
CAME
11
14
13
3
4
2
8
6
5
7
1
10
12
9
Стр. 5 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

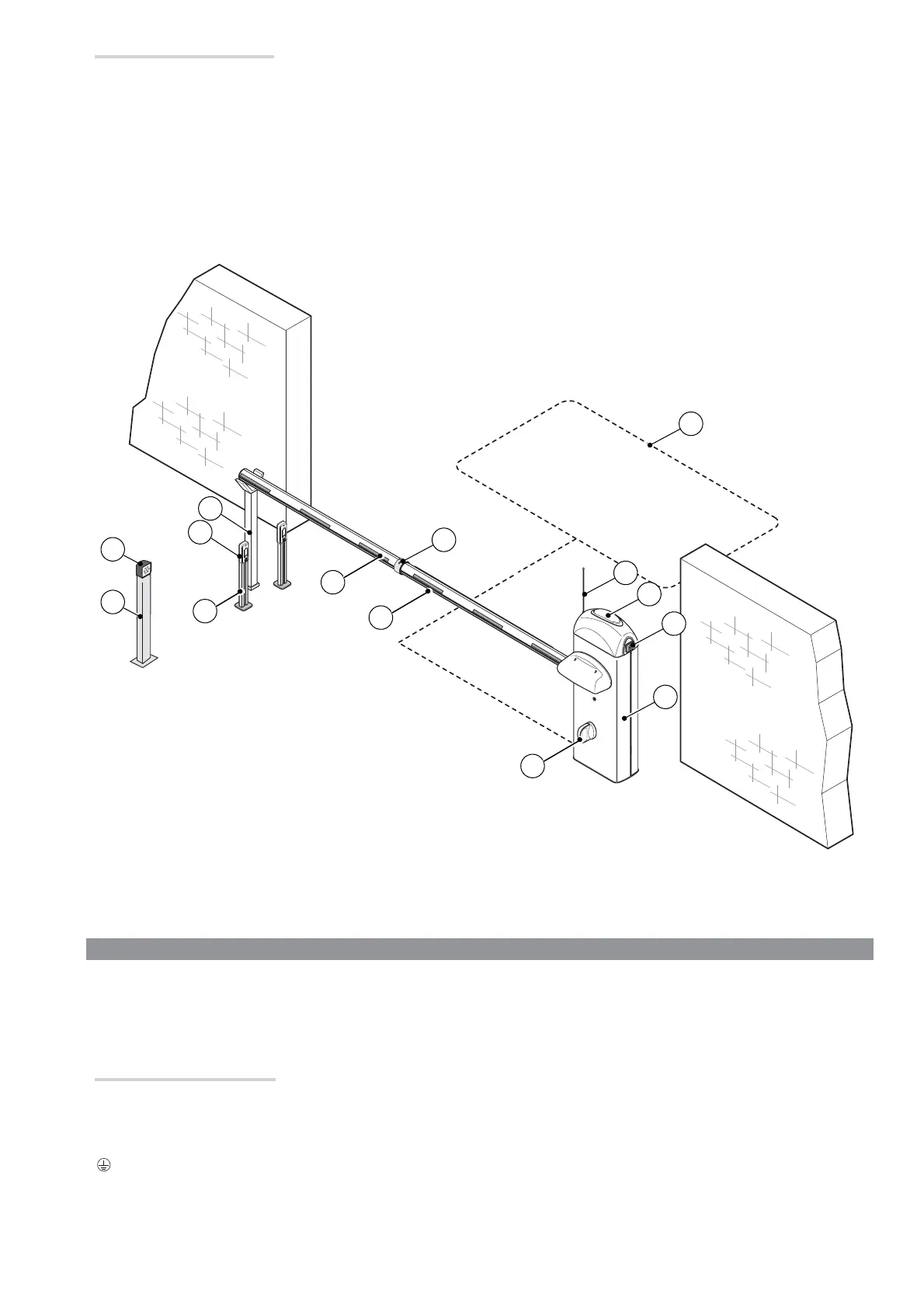

Вариант типовой установки
1. Тумба шлагбаума со стрелой
2. Светоотражающие наклейки
3. Соединительная вставка
4. Дюралайт
5. Сигнальная лампа
6. Антенна
7. Ключ-выключатель
8. Кронштейн с фотоэлементом
9. Фотоэлемент
10. Стойка под фотоэлемент
11. Фиксированная опора для стрелы
12. Датчик обнаружения ТС
13. Стойка для устройства управления
14. Устройство управления (кодонаборная панель, ключ-
выключатель, проксимити-считыватель)
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм
безопасности.
Важно! Использование оригинальных устройств управления, безопасности и аксессуаров компании CAME гарантирует исправную
работу системы, упрощают ее монтаж, эксплуатацию и техническое обслуживание.
Предварительные проверки
⚠
Перед тем как приступить к монтажным работам, выполните следующее:
• Проверьте, чтобы монтажная поверхность была ровной, прочной и устойчивой.
• Для подключения к сети электропитания необходимо предусмотреть автоматический выключатель с расстоянием между
контактами не менее 3 мм, обеспечивающий защиту от перенапряжения III степени.
•
Убедитесь в том, чтобы между внутренними соединениями кабеля и другими токопроводящими частями была предусмотрена
дополнительная изоляция.
• Приготовьте лотки и каналы для проводки кабелей, гарантирующие надежную защиту от механических повреждений.
