CAME GARD 8 SERIES User Manual



UNI5931 M8x20
UNI5931 M8x12
UNI5931 M8x20

UNI6954 Ø 2.9x13
Стр. 9 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
Отрежьте прозрачный профиль требуемой длины и вставьте его в пазы стрелы с обеих сторон.
Установите торцевую заглушку.
Фланец крепления
стрелы
Пластина крепле-
ния стрелы
Кронштейн кре-
пления стрелы
Заглушка для
стрелы

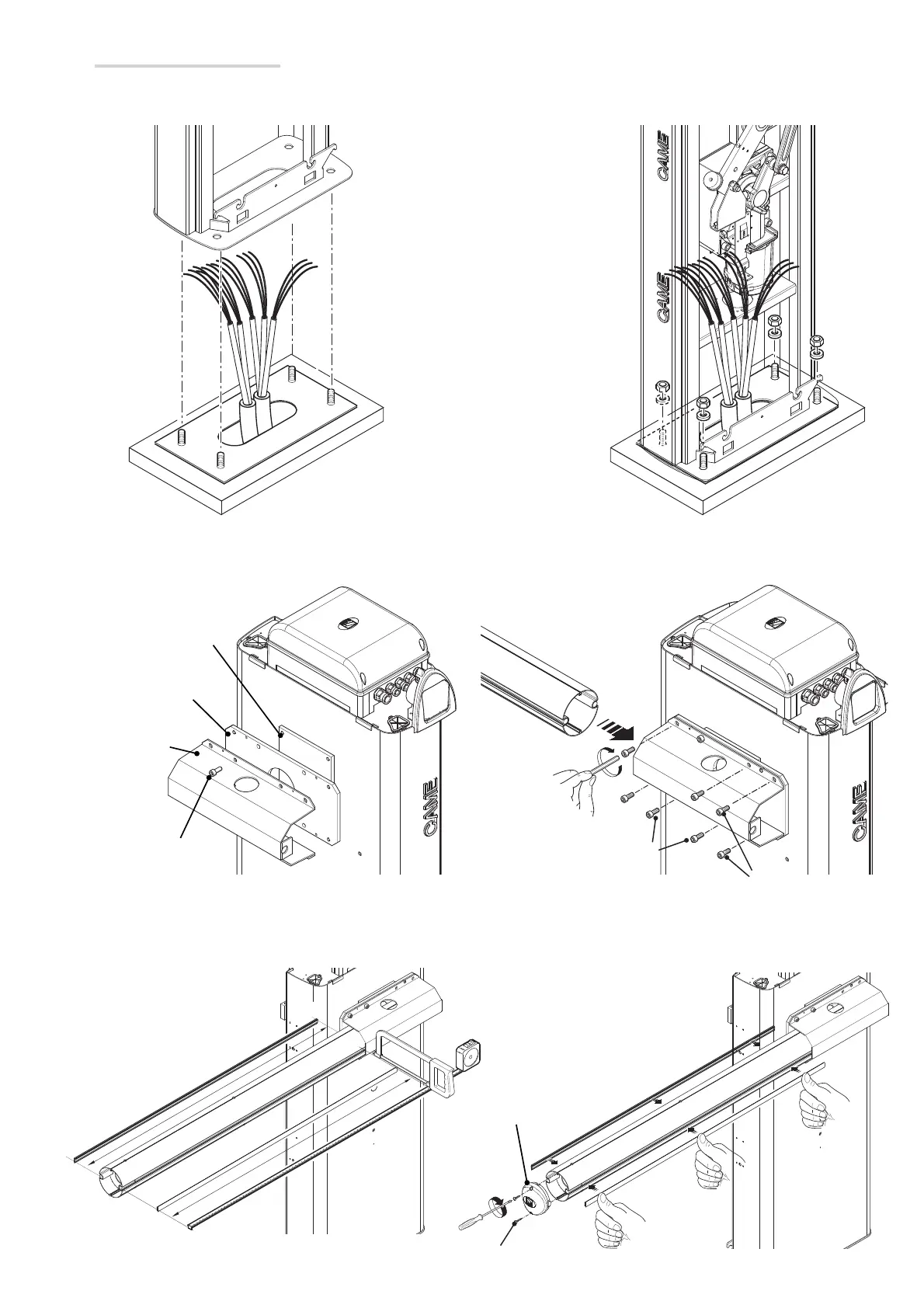

Установка тумбы шлагбаума

Рекоменд уется установить т умбу таким образом, чтобы смотровая дверца была обращена в более удобную д ля обслуживания сторону.
Установите тумбу на монтажное основание и прикрепите ее с помощью гаек и шайб.
Поместите пластину крепления стрелы между фланцем и кронштейном и закрепите. Не затягивайте винт, чтобы было проще
установить стрелу.
Вставьте стрелу в кронштейн крепления и зафиксируйте ее с помощью болтов.

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
