CAME GARD 8 SERIES User Manual

UNI6954 Ø 3,9x19
Стр. 10 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

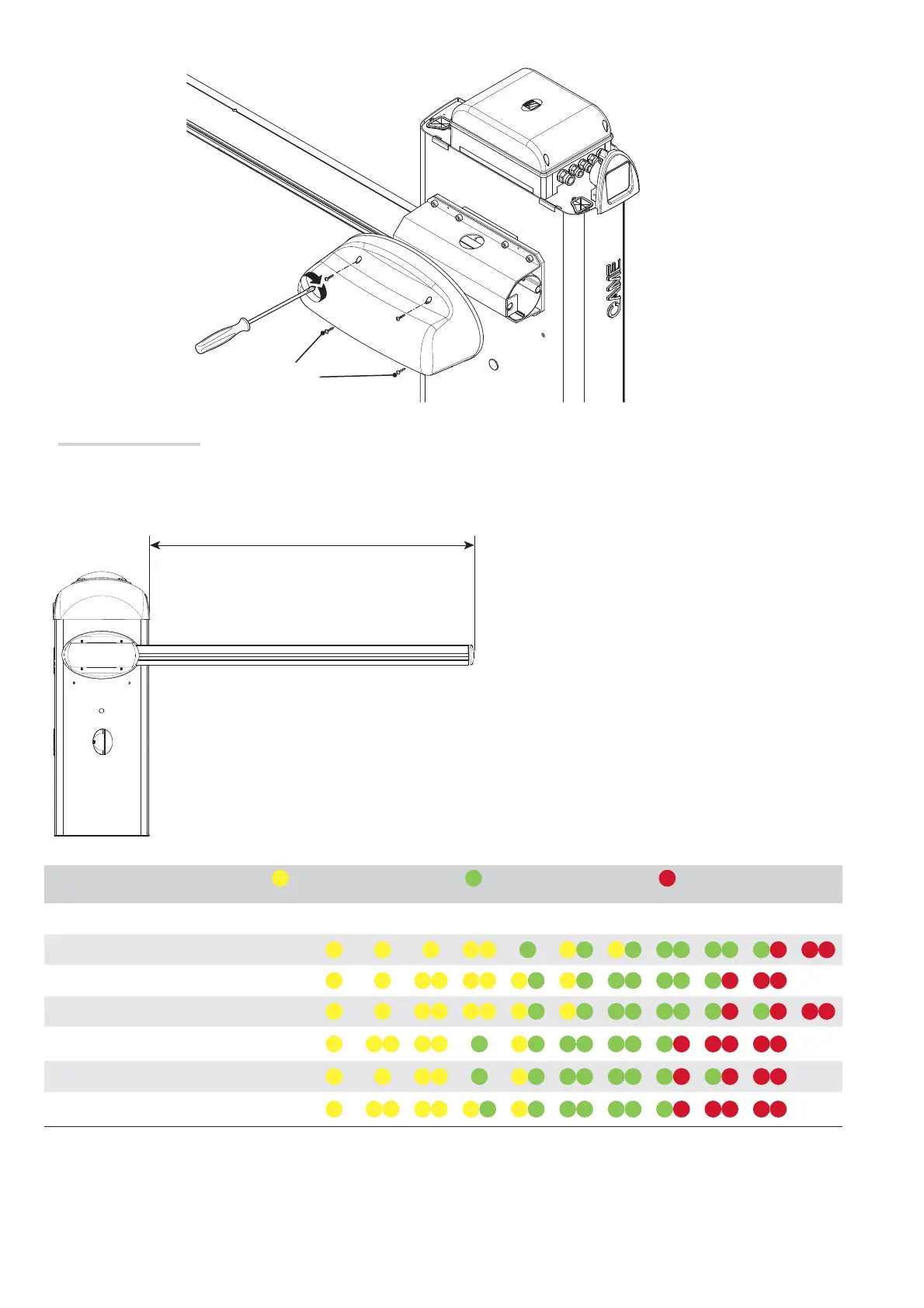

Установите декоративную защитную накладку и зафиксируйте с помощью прилагаемых винтов.
ШИРИНА ПРОЕЗДА (макс. 7,60 м)
Балансировка стрелы
Перед тем как приступить к балансировке стрелы, проверьте по предложенной ниже таблице соответствие между выбранными
пружинами, устанавливаемыми аксессуарами и шириной проезда.
 Под стандартной понимается стрела в комплекте с прозрачным профилем и концевой заглушкой.
A
Пружина 001G02040 Ø 40
мм
B
Пружина 001G04060 Ø 50
мм
C
Пружина 001G06080 Ø 55
мм
РАЗМЕРЫ СТРЕЛЫ (м) 2 — 2,5 2,5 — 3 3 — 3,5 3,5 — 4 4 — 4,5 4,5 — 5 5 — 5,5 5,5 — 6 6 — 6,5 6,5 — 7 7 — 7,6
Стрела стандартная
A A A A A B A B A B B B B B B C C C
Стрела с подвижной опорой 001G02808
A A A A A A A B A B B B B B B C C C
Стрела стандартная с дюралайтом 001G28401
A A A A A A A B A B B B B B B C B C C C
Стрела стандартная с подвижной опорой 001G02808
и дюралайтом 001G28401
A A A A A B A B B B B B B C C C C C
Стрела со шторкой 001G0465
A A A A B A B B B B B B C B C C C
Стрела со шторкой 001G0465 и дюралайтом
001G028401
A A A A A A B A B B B B B B C C C C C
⚠
ПРЕДУПРЕЖДЕНИЯ!
001G02802 Не используется на шлагбаумах со стрелой, оснащенной шторкой 001G0465 или подвижной опорой 001G02808.
001G02808 Для проезда шириной до 7 м.
001G02807 Если ширина проезда превышает 7 м, использование фиксированной опоры является ОБЯЗАТЕЛЬНЫМ.
001G0465 - 001G02808 Не могут использоваться вместе.

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
