L N L1T L2T M N FC FA F + E -
10 11 E1 E6
+
-
26V
0V
230
0
24V 0
THERMAL
L N L1T L2T
Page 13 - Manuel FA01030-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

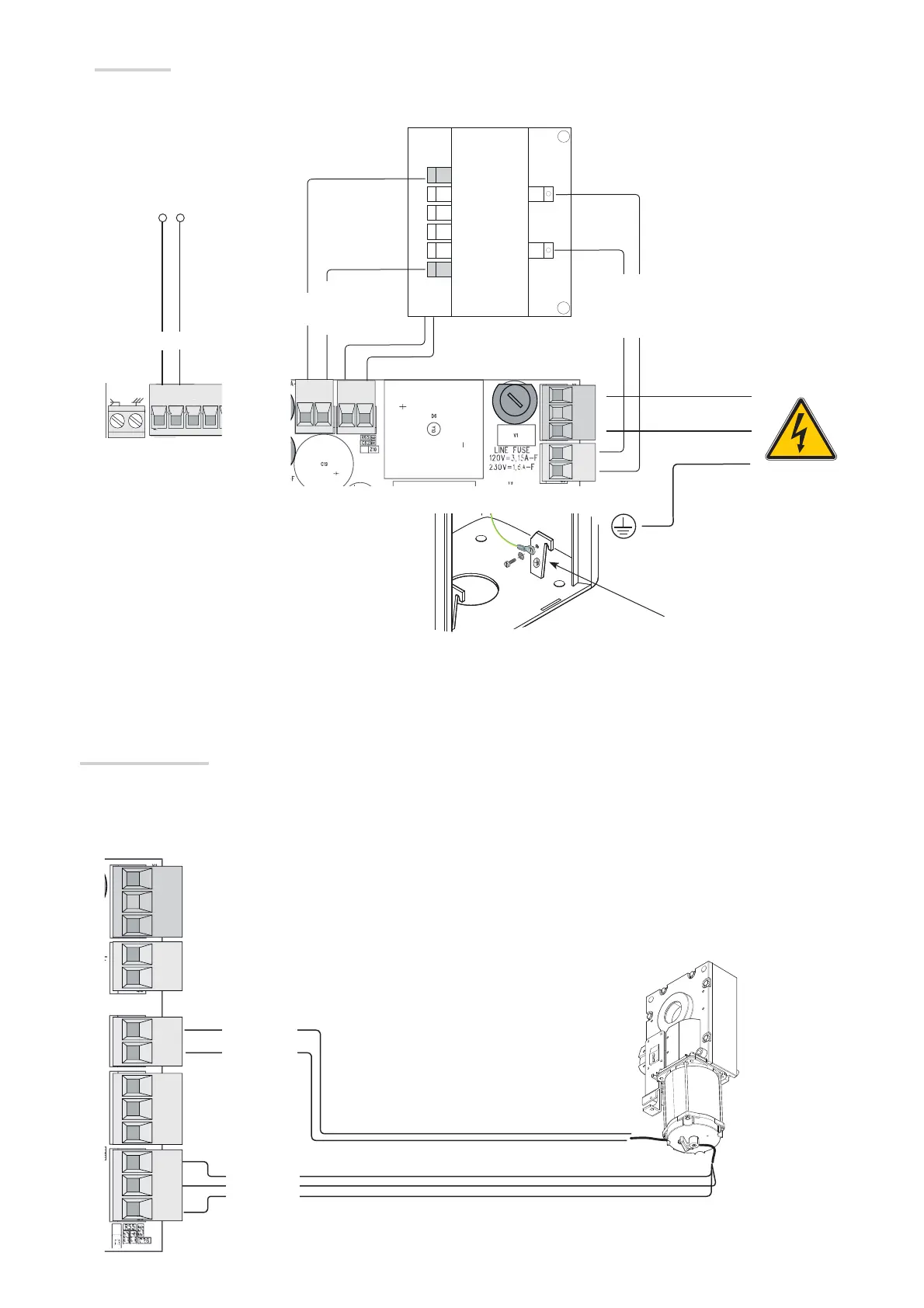

Alimentation
Bornes pour l'alimentation des accessoires
:
- 24 VCA sur secteur ;
- 24 V CC durant l'intervention des batteries
de secours ;
Puissance totale admise : 40 W
Transformateur
Rouge
Blanc
Bleu
Orange
Motoréducteur 24 V CC avec encodeur
Le motoréducteur est déjà connecté.
Pour une installation de la barrière à droite, suivre les indications fournies au paragraphe PRÉPARATION DE LA BARRIÈRE.
Connexion par défaut
Blanc
Marron
Vert
Marron
Bleu
Cosse à anneau avec vis et rondelle
pour la mise à la terre
230 VAC, 50/60 Hz
