10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
A B GND A B S1 GND
CAME
ACCESS CONTROL
AF
R700
R800
Page 14 - Manuel FA01030-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Rouge
Noir
Blanc
Bleu
Fonction FERMETURE UNIQUEMENT depuis un dispositif
de commande (contact NO).
Attention : en mode ACTION MAINTENUE, le dispositif de
commande doit être obligatoirement connecté sur 2-4
.

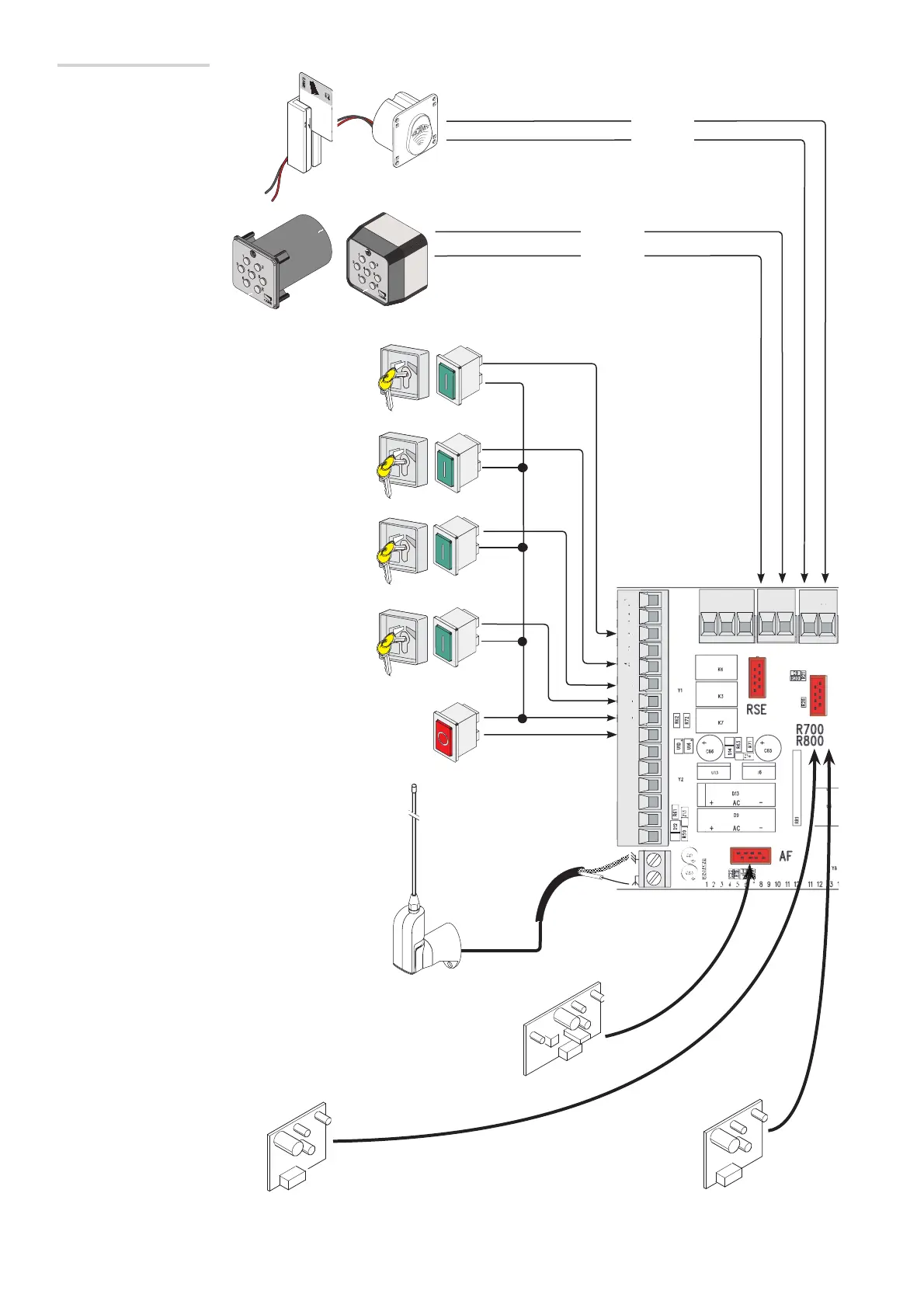

Dispositifs de commande
Antenne avec câble RG58
Bouton d'ARRÊT (contact NF). Permet l'arrêt de la lisse avec
désactivation de la fermeture automatique. Pour reprendre le
mouvement, appuyer sur le bouton de commande ou celui d'un
autre dispositif de commande.
À défaut d'utilisation du bouton, sélectionner 0
(Désactivé) depuis la fonction F 1.
Fonction OUVERTURE-FERMETURE-INVERSION (pas-à-
pas) depuis un dispositif de commande (contact NO).
Sélecteur à clavier
Transpondeur ou lecteur de cartes
Insérer la carte de codage (R700) pour
la reconnaissance du capteur (TSP00) ou
du lecteur de cartes (LT001).
Insérer la carte de codage (R800)
pour la reconnaissance du sélecteur
à clavier.
ATTENTION ! Pour un fonctionnement correct, avant d'insérer une carte enfichable quelconque (ex. : AF, R800), il est OBLIGATOIRE
DE METTRE HORS TENSION et de déconnecter les éventuelles batteries.
Insérer la carte AF pour commander
la barrière à l'aide d'un émetteur.
Attention ! Fonction OUVERTURE UNIQUEMENT depuis
un dispositif de commande (contact NO), à connecter
uniquement en cas d'installations vis-à-vis ou SAS. (Voir
CONNEXION VIS-À-VIS ou CONNEXION SAS)
Fonction OUVERTURE UNIQUEMENT depuis un dispositif
de commande (contact NO).
Attention : en mode ACTION MAINTENUE, le dispositif
de commande doit être obligatoirement connecté sur
2-3.
