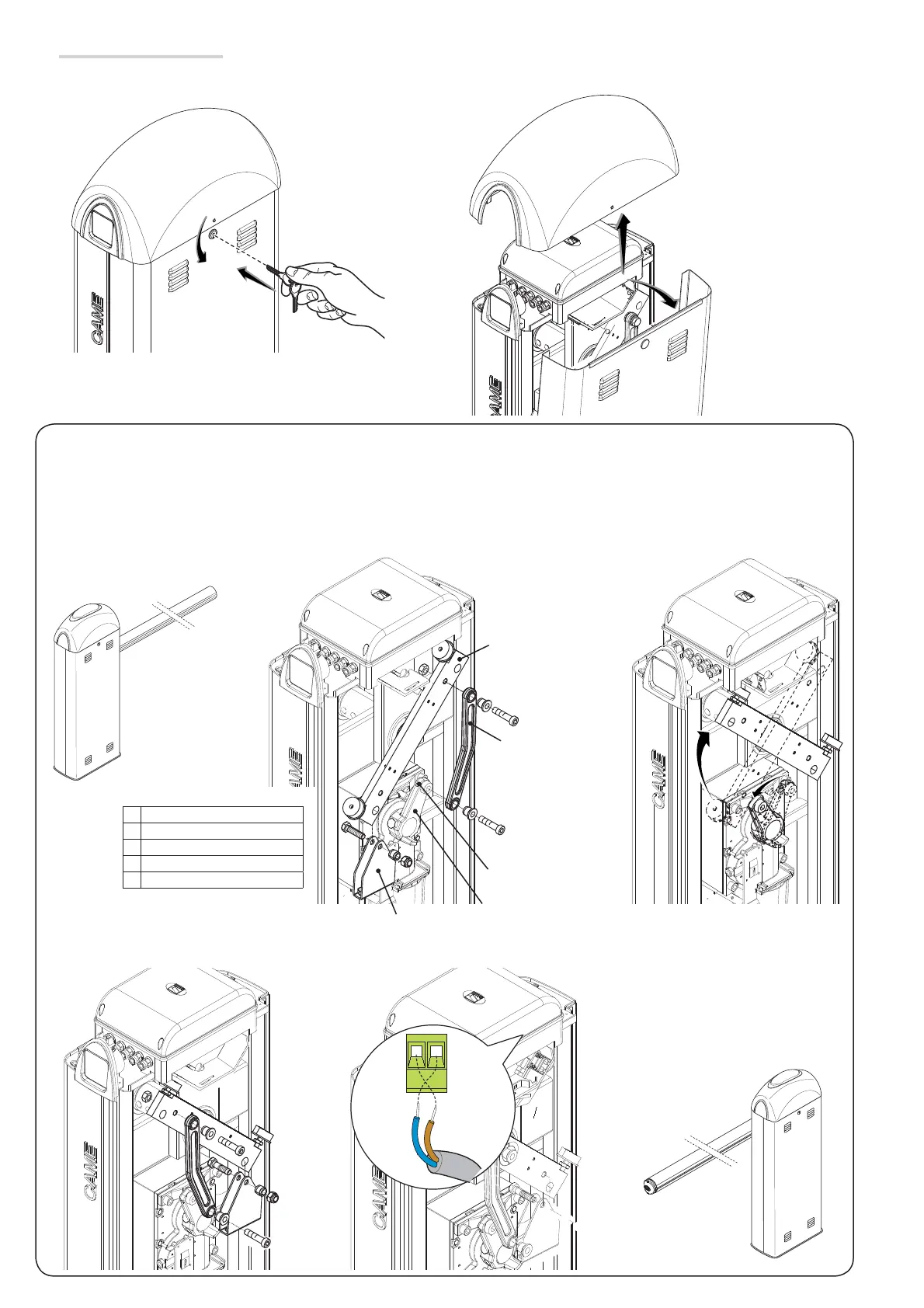

Attenzione! La barriera è predisposta per l’installazione a sinistra.
Nel caso di installazione a destra, invertire il senso di apertura dell’asta, procedendo nel seguente modo:
- allentare il grano del braccio motore, togliere la staffa attacco molle e la biella di trasmissione dal braccio leva ;
- ruotare il braccio leva di 90° ;
- fissare la staffa attacco molle e la biella di trasmissione dalla parte opposta del braccio leva e fissare il grano ;
- invertire le fasi del motore M con N
.
Preparazione della barriera
Inserire la chiave nella serratura e girarla in senso antiorario , sollevare la cupola e rimuovere lo sportello d’ispezione .
Braccio leva
Biella di trasmissione
Grano
Braccio motore
Staffa attacco molle
