CAME GARD 8 SERIES User Manual



UNI5931 M8x20
UNI5931 M8x12
UNI5931 M8x20

UNI6954 Ø 2.9x13
Pag. 9 - Manuale FA 01030- IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Tagliare i profili copri cava della lunghezza necessaria e inserirli nelle canaline dell’asta su entrambi i lati.
Fissare il tappo per asta con le viti.
Piastra albero motore
Piastra intermedia
Copri-attacco asta
Tappo per asta

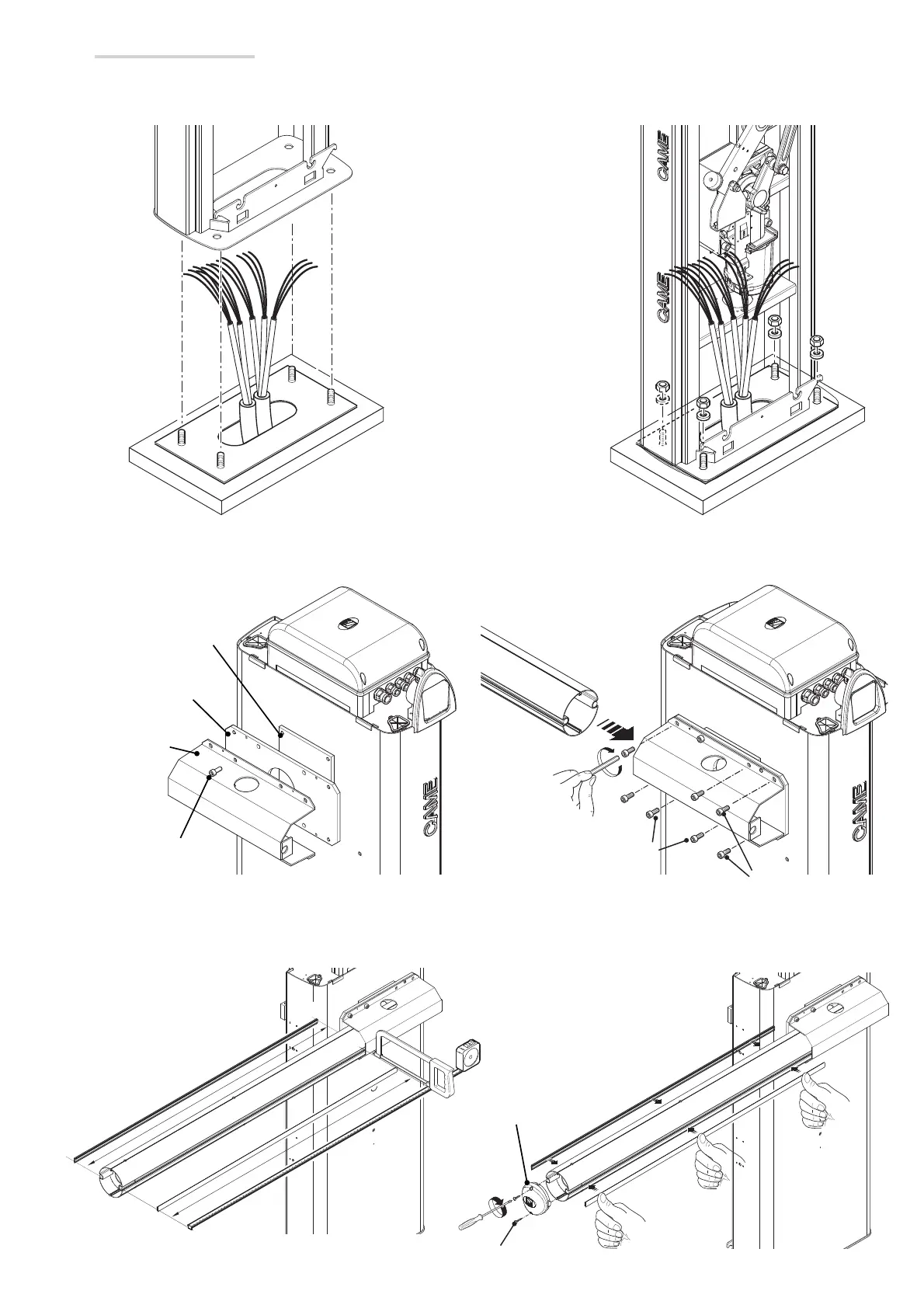

Installazione della barriera

È consigliabile installare l’armadio con lo sportello di ispezione dal lato più pratico per eventuali interventi e regolazioni.
Posizionare l’armadio sulla piastra di fissaggio e fissarlo con le rondelle e i dadi.
Assemblare il copri-attacco asta, la piastra intermedia e la piastra albero motore con una vite. Lasciare la vite allentata per facilitare il successivo
inserimento dell’asta.
Inserire l’asta nel copri-attacco e fissarla con le viti.

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
